• Bewegen des Geräts
Vor dem Bewegen des Geräts an einen anderen Standort
die gesamte Flüssigkeit aus dem Bad ablassen�
Das Gerät muss durch zwei Personen an den oberen
Handgriffen angehoben werden�
Es kann mit Hilfe der Rollen auf ebenen Flächen durch
Anheben und Schieben der Vorderseite bewegt werden�
Der Neigungswinkel sollte beim Bewegen in keine Rich-
tung mehr als 10° betragen!
Hinweis: Das Gerät darf während des Betriebs nicht
bewegt werden� Nach dem Bewegen des Gerätes min-
destens eine Stunde abwarten, bevor das Gerät wieder in
Betrieb genommen wird�
O
Pos.
Bezeichnung
A
EIN/AUS-Taste:
B
LED, set:
C
LED, Temperaturfühler:
D
LED, Kühlen:
E
LED-Anzeige:
F
"Menu"-Taste:
G
LED, Tastensperre:
H
Tastensperre:
I
"OK/Pump"-Taste:
J
"Pump (+)"-Taste:
K
"Pump (-)"-Taste:
L
"Temp"-Taste:
M
"Temp (+)"-Taste:
N
"Temp (-)"-Taste:
O
Flüssigkeitsstandanzeige: Zeigt den Füllstand (bei zu niedrigem oder zu hohem Füllstand schalten die unteren

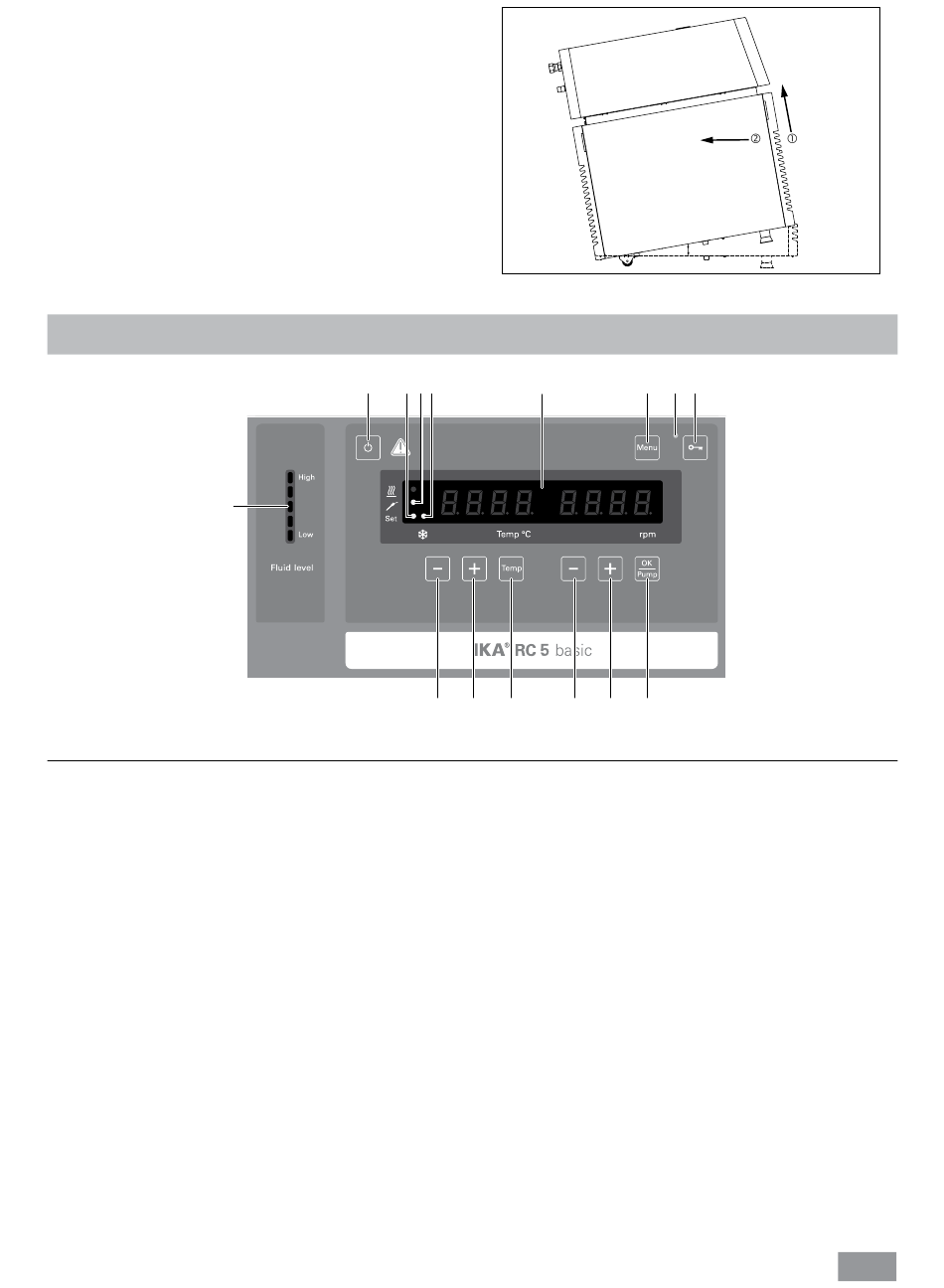

Bedienfeld und Anzeige
A
B C
Fig. 10
Funktion
Schaltet das Thermostat ein/aus�
Die LED leuchtet gleichzeitig mit der Anzeige des Sollwertes�
Zeigt an, dass ein externer Temperaturfühler angeschlossen ist�
Die leuchtende LED zeigt an, dass die Kühlfunktion aktiviert ist�
Zeigt die Einstellungen und Ist-Werte an�
Nach einmaligem Drücken wird die Menüoption angezeigt�
Nach weiterem Drücken kehrt die Anzeige zum Arbeitsbildschirm zurück�
Zeigt an, dass die Funktion der Tasten deaktiviert ist�
Verriegelt/entriegelt Tasten�
Startet/stoppt die Pumpenfunktion�
Bestätigt die Menüoptionen ein�
Erhöht den Wert der Pumpendrehzahl�
Die Menüeinstellungen ändern�
Verringert den Wert der Pumpendrehzahl�
Die Menüeinstellungen ändern�
Startet/stoppt die Kühlfunktion�
Erhöht den Wert der Temperatureinstellung�
Dient der Navigation und Auswahl der Einstellungen im Menü�
Verringert den Wert der Temperatureinstellung�
Dient der Navigation und Auswahl der Einstellungen im Menü�
oder oberen LED-Segmente auf Rot)�
Fig. 9
D
E
N
M
L
K
max. 10˚
F
G
H
J
I
11
