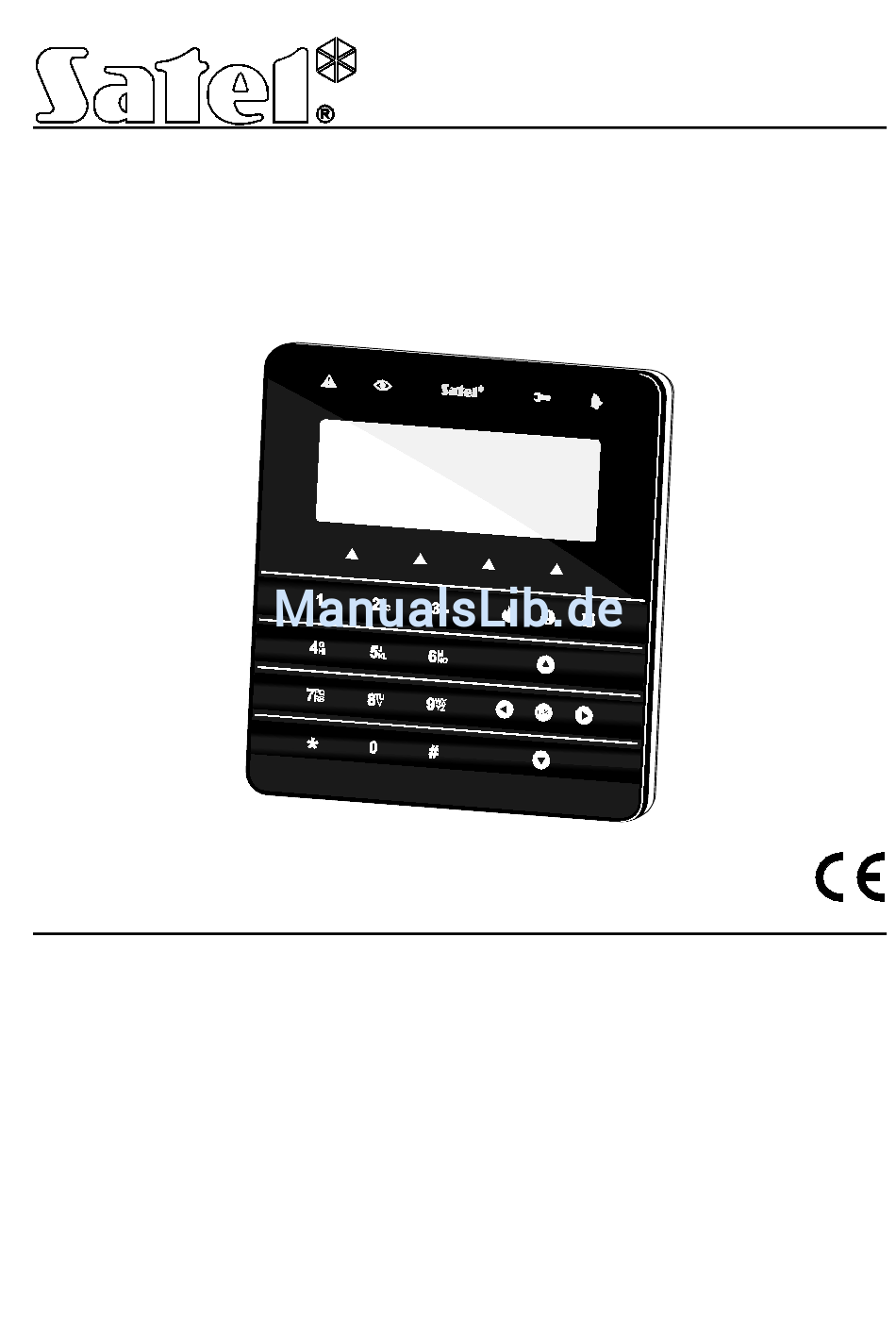

- Seite 1 Bedienteil INT-KSG Anleitung für den Errichter Programmversion 1.02 int-ksg_i_de 01/13 SATEL sp. z o.o. ul. Schuberta 79 80-172 Gdańsk POLEN tel. + 48 58 320 94 00 info@satel.pl www.satel.eu...
- Seite 2 Eingriffe in die Konstruktion, eigenmächtige Reparaturen oder Umstellungen, die vom Hersteller nicht erlaubt sind, lassen die Garantie entfallen. Das Ziel der Firma SATEL ist ständig die höchste Qualität der Produkte zu gewährleisten, was zu Veränderungen in der technischen Spezifikation und der Software führt. Aktuelle Informationen über die eingeführten Änderungen sind auf unserer...
-
Seite 3: Montage Und Anschluss
Das Bedienteil INT-KSG ist mit einer Touch-Tastatur und einem großen Display, das die Anzeige von Menüfunktionen in vier Zeilen ermöglicht, ausgestattet. Das dynamische Menü wird automatisch an die Berechtigungen des Benutzers sowie an die Konfigurationsweise des Systems angepasst. Im Bildschirmschoner-Modus können auf dem Display mehrere an die Bedürfnisse des Benutzers angepasste Informationen angezeigt werden. - Seite 4 INT-KSG SATEL 3. Das Unterteil des Gehäuses an die Wand befestigen. 4. An die Klemmen DTM, CKM und COM die Leitungen zur Verbindung des Bedienteils mit dem Bedienteilbus der Alarmzentrale anschrauben (siehe: Abb. 3). Die Leitungen sollen in einem Kabel geführt werden.
- Seite 5 3 - piezoelektrischer Wandler. 4 - RS-232 Schnittstelle (TTL) – ermöglicht die Verbindung des Bedienteils mit dem COM- Port des Computers anhand eines von SATEL hergestellten Kabels, welches im Satz DB9FC/RJ-KPL zu kaufen ist. Nachdem Anschluss kann die Firmware des Bedienteils...
- Seite 6 INT-KSG SATEL Abb. 3. Anschluss des Bedienteils an die Zentrale. 3. Adressierung Jedes der Bedienteile muss eine individuelle Adresse eingestellt haben: − aus dem Bereich von 0 bis 3, wenn es an die Zentralen INTEGRA 24 oder INTEGRA 32 angeschlossen ist;...
-
Seite 7: Identifizierung Des Bedienteils
X (Fenster ODULE DENTIFIZIERUNG DENTIFIZ LOAD „Struktur” Registerkarte „Module” Zweig „Bedienteile” Schaltfläche „LCD-Identifizierung”) erfolgen. 5. Konfiguration der Einstellungen des Bedienteils Die Parameter und Optionen des INT-KSG Bedienteils können Sie entweder von einem S M B beliebigen Bedienteil ERVICEMODUS TRUKTUR ODULE EDIENTEILE E... - Seite 8 INT-KSG SATEL Signalisiert Alarme von Bereichen [Bereichsalarme] – Liste der Bereiche, von welchen der Einbruchalarm am Bedienteil in Form der LED-Anzeige , einer Nachricht auf dem Display oder akustisch signalisiert werden kann. Signalisiert Brandalarme von Bereichen [Ber. Brandalarm] – Liste der Bereiche, von...
- Seite 9 SATEL INT-KSG Eingangszeitverzögerung in Bereichen anzeigen [Eing.Zeitsign.] – Bereiche, in denen die Eingangszeitverzögerung mit einer entsprechenden Meldung auf dem Display des Bedienteils präsentiert wird. Ausgangszeitverzögerung in Bereichen anzeigen [Ausg.Zeitsign.] – Bereiche, in denen die Ausgangszeitverzögerung mit einer entsprechenden Meldung auf dem Display des Bedienteils präsentiert wird.
- Seite 10 INT-KSG SATEL Ausgangszeitkurzung möglich [Lösch. AusgZeit.] – nach der Einschaltung der Option kann Ausgangszeit Bereichen eingeschalteter Option nach dem Drücken der Taste 9 gekürzt werden. USGANGSZEITKÜRZUNG Verletzung der Linien zeigen [Linienverletz.] – nach der Einschaltung der Option wird nach der Verletzung der Linie zur Auslösung der GONG-Signalisierung der Name der Linie präsentiert.
- Seite 11 SATEL INT-KSG Auswahl der Bereiche für dauerhafte Anzeige [Ber. zeigen] – Sie können Bereiche auswählen, deren Zustand dauerhaft in der unteren Zeile des Displays angezeigt wird. Bis zu 16 Bereiche sind auszuwählen. Die Bereiche werden nacheinander präsentiert, d.h wenn Sie z.B. die Bereiche 3, 6 und 7 ausgewählt haben, dann wird der Zustand der Bereiche auf der ersten, zweiten und dritten Position des Displays präsentiert.
- Seite 12 INT-KSG SATEL Abb. 7. Registerkarte „Gruppen” im Programm D LOAD Kennwort – dient zur Autorisierung bei der Ausführung von Makrobefehlen. Es muss ein Kennwort mit entsprechenden Berechtigungen sein, damit die Durchführung von Befehlen möglich sein kann. Wenn bei der Aktivierung des Makrobefehls sich erweist, dass das Kennwort falsch ist (z.B.
- Seite 13 SATEL INT-KSG − Alarmlöschen in ausgewählten Bereichen; − zeitweiliges Sperren ausgewählter Linien; − Entsperren ausgewählter Linien; − Einschalten ausgewählter Ausgänge; − Ausschalten ausgewählter Ausgänge; − Zustandsänderung ausgewählter Ausgänge; − Senden des KNX-Telegramms; − Senden der Sequenz von Tasten. Die Bereiche müssen mit dem Benutzerkennwort gesteuert werden.
- Seite 14 INT-KSG SATEL 2. Auf die Schaltfläche „Neuer Makrobefehl” klicken. In der Liste wird ein neuer Makrobefehl erscheinen. 3. Einen Namen für den neuen Makrobefehl eingeben. 4. Soll der Makrobefehl ohne Angabe des Benutzerkennwortes aktiviert werden, dann muss ein Kennwort mit entsprechenden Berechtigungen eingegeben werden.
- Seite 15 SATEL INT-KSG Der Bildschirmschoner-Modus schaltet sich nach 60 Sekunden Stillstand des Bedienteils ein, wenn kein Menü angezeigt wird. Bildschirmschoner-Modus können folgende Informationen angezeigt werden: − ein beliebiger vom Benutzer definierter Text, − Zustand ausgewählter Bereiche (wählen Sie die einzelnen Bereiche aus, deren Zustand präsentiert werden soll),...
-
Seite 16: Technische Daten
INT-KSG SATEL R2 = 1,1 kΩ. Der Widerstandswert für die Konfiguration EOL ist die Summe der als R1 und R2 eingestellten Werte. Abb. 10. Nummerierung der Abschlusswiderstände (für den NO-Melder ist gleich). T – Sabotage. A – Alarm. 6. Technische Daten Spannungsversorgung ..................
