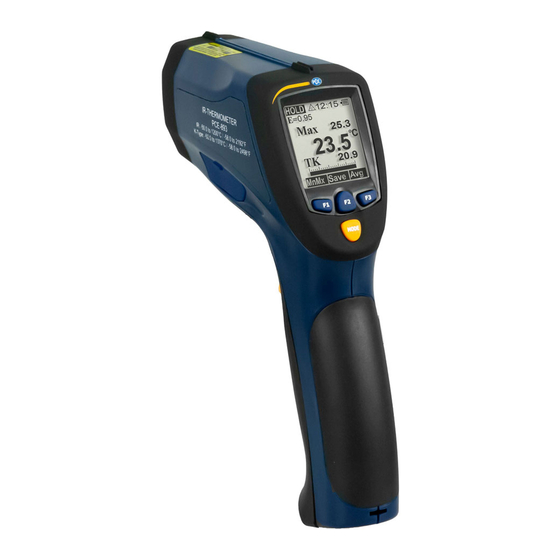

- Seite 1 Bedienungsanleitung PCE-893 Infrarot-Thermometer User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung: 25. Oktober 2019 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Messentfernung und Messfleckgröße ................3 Geräteübersicht ........................ 4 Display ..........................4 Lieferumfang ..................5 Messung ....................5 Menü-Übersicht ..................6 Hauptmenü ........................6 SET Menü ........................8 Emissionswerte ................... 10 Batteriewechsel ................... 10 Garantie ....................11 10 Entsorgung ..................11 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Technische Spezifikationen
Anzeige bei Temperaturüberschreitung –10 … 60 °C (14 … 140 °F) <80 % r. F. Lagerbedingungen 0 … 50 °C (32 … 122 °F) 10 … 90 % r. F. Betriebsbedingungen Stromversorgung 9 V Batterien, IEC 6LR61 © PCE Instruments... -
Seite 5: Gerätebeschreibung
Stellen Sie sicher, dass das zu messende Objekt größer als der Messfleck ist. Je kleiner das Objekt ist, umso näher sollte das Gerät zur Messung positioniert werden. Wenn eine hohe Genauigkeit erforderlich ist, stellen Sie sicher, dass das Messobjekt mindestens doppelt so groß ist wie der Messfleck. © PCE Instruments... -
Seite 6: Geräteübersicht
HOLD Anzeige letzter Messwert Batteriestandanzeige Dauermessung aktiviert Laser aktiv bei Messung Oberer Grenzwert Unterer Grenzwert () Emissionswert = 0.95 Datenaufzeichnung Wireless TK 20.9 Temperatur Thermoelement Typ K Max 25.3 max. Temperatur letzte Messung 23.5 °C letzte Messtemperatur © PCE Instruments... -
Seite 7: Lieferumfang
Lieferumfang 1 x Infrarotthermometer PCE-893 1 x Datenkabel (USB-A auf USB-Mini) 1 x Stativ 1 x 9 V Block-Batterie 1 x Thermoelement Typ K 1 x Bedienungsanleitung Hinweis: Die Software kann hier heruntergeladen werden: https://www.pce-instruments.com/deutsch/download-win_4.htm Messung Infrarot-Thermometer messen die Oberflächentemperatur eines Objekts. Das Objekt sendet Infrarotstrahlung aus, die von der Linse des Thermometers aufgenommen und auf den Sensor fokussiert wird. -
Seite 8: Menü-Übersicht
Das Thermometer errechnet während jeder Messung den Durchschnittswert und die Differenz zwischen Minimum und Maximum der bei der aktuellen Messung erfassten Werte. Drücken Sie die MODE-Taste, bis „AVG“ über der F3-Taste erscheint. Drücken Sie die F3-Taste. Angezeigt wird mit „Avg“ die Durchschnittstemperatur und mit „Diff“ die Temperaturdifferenz. © PCE Instruments... - Seite 9 Bei Überschreiten der eingestellten Temperaturobergrenze ertönt ein anhaltender Piepton. Drücken Sie die MODE-Taste, bis „Hi“ über der F1-Taste erscheint. Drücken Sie die F1-Taste. Drücken Sie F1 zum Verringern, F2 zum Aus-/Einschalten und F3 zum Erhöhen der Alarmgrenze. © PCE Instruments...
-
Seite 10: Set Menü
Drücken Sie F2 – „Next“ für den Monat. • Ändern Sie den Monat mit F1 bzw. F3. • Drücken Sie F2 – „Next“ für den Tag. • Ändern Sie den Tag mit F1 bzw. F3. • Bestätigen Sie mit F2 – „OK“. © PCE Instruments... -
Seite 11: Backlight (Hintergrundbeleuchtung)
Speicherdaten (memory) • Wählen Sie mit F1 bzw. F3 „send data“ aus der Liste aus. • Drücken Sie die F2-Taste zum Bestätigen. • Wählen Sie „memory“ mit F1 bzw. F3. • Bestätigen Sie mit F2 – „OK“. © PCE Instruments... -
Seite 12: Emissionswerte
Batteriespannung anzeigt, wechseln Sie die Batterie. Drücken Sie die kleine gelbe Taste oberhalb des Auslösetasters, um die Arretierung zu lösen und ziehen Sie den Batteriefachdeckel nach vorn. Tauschen Sie die Batterie und schließen Sie den Batteriefachdeckel wieder. © PCE Instruments... -
Seite 13: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 14 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
