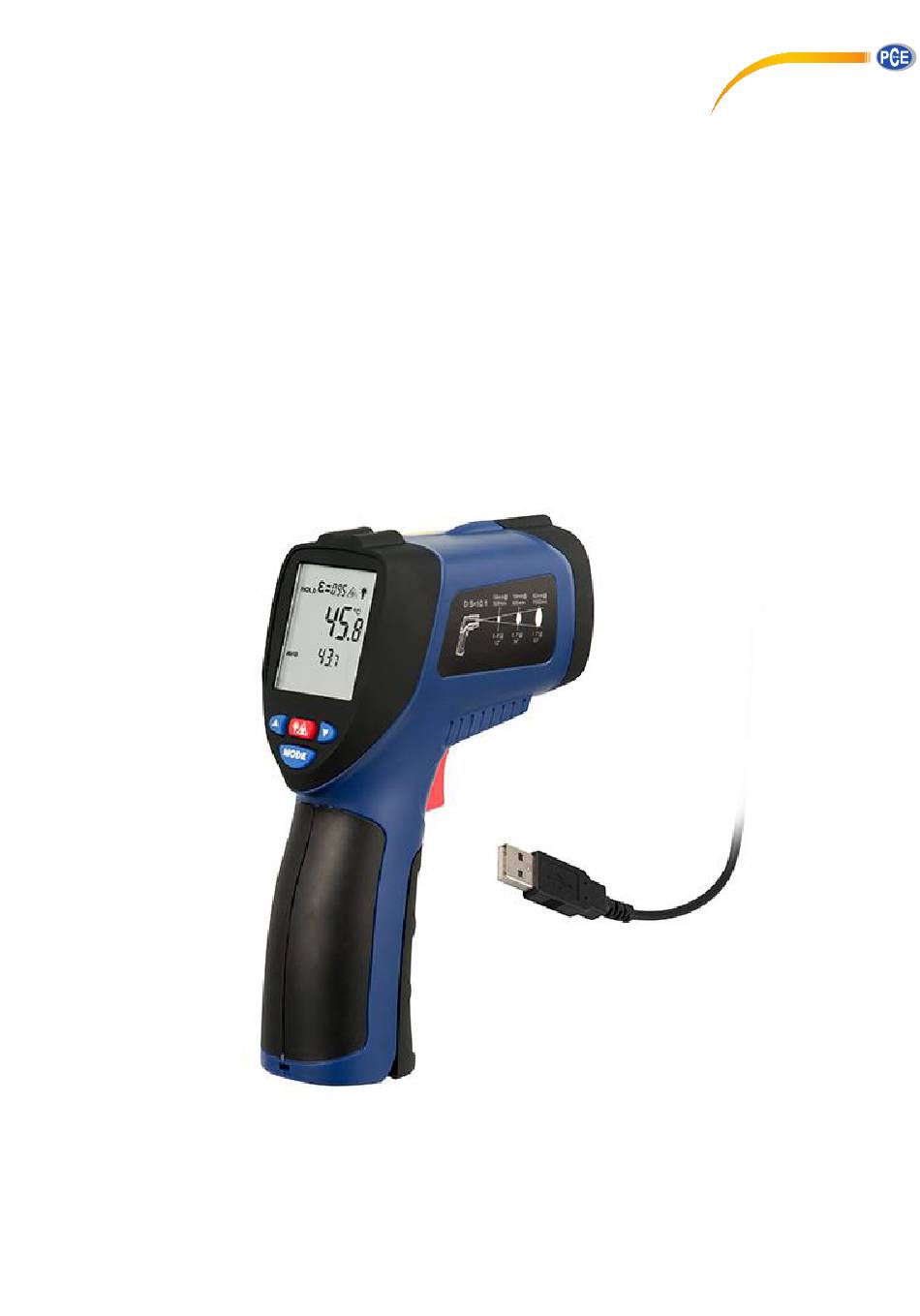

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Laser Thermometer PCE-890U Version 1.0 Erstelldatum 13.10.2014 Letzte Änderung 10.08.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Systembeschreibung ....................5 Gerät ............................5 LCD Display Beschreibung......................6 Bedienung ........................ 7 Messvorgang ..........................7 Tastenfunktionen ........................7 Software............................8 5.3.1 Installation ............................8 5.3.2 Bedienung ............................8 Beschreibung der Toolbar ...................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Infrarot Thermometers PCE-890U von PCE Instruments entschieden haben. Das Messgerät garantiert eine einfache Handhabung, sowie schnelle und präzise Messungen. Mit der „non-contact“ (kontaktlos) Technologie ist es möglich, Oberflächentemperaturen von schwer zu erreichenden Objekten zu messen. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen -50 … 1150 °C / -58 … 2102 °F Messbereich -50 … 0 °C/-58 … 32 ℉：±4℃ 0 … 500 °C/32 … 932 °F：1.5% ±2 °C/3.6 °F Genauigkeit Über 500 °C /932 ℉：2% ±2 ℃/3.6 ℉ Messfleck 50:1 0,1 …... -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Gerät 1. LCD Display 2. Aufwärtstaste 3. Taste Laser Pointer Hintergrundbeleuchtung 4. Abwärtstaste 5. Taste zum auswählen des Messmodus 6. Stativmutter 7. Batteriefach 8. Aktionstaste zur Durchführung von Messungen 9. Taste Öffnen Batteriefachs 10. IR Sensor 11. Laser Pointer... -
Seite 6: Lcd Display Beschreibung
BETRIEBSANLEITUNG LCD Display Beschreibung 1. Data HOLD Icon 2. Icon, während des Messvorgangs 3. Emission Icon 4. Laser Icon 5. Icon Hintergrundbeleuchtung 6. Temperatureinheit (°C/°F) 7. Messwert Anzeige 8. Anzeige für den jeweiligen Messmodus (MAX/MIN/AVG/DIF) 9. DIF Icon 10. AVG Icon 11. -
Seite 7: Bedienung
BETRIEBSANLEITUNG Bedienung Messvorgang 1. Richten Sie das Messgerät auf die zu messende Oberfläche und drücken Sie die Aktionstaste zum Durchführen der Messung. 2. Auf dem Display erscheint das „SCAN“ – Icon, was anzeigt, dass die Messung durchgeführt wird. Die Messwerte erscheinen anschließend auf dem LCD Display 3. -
Seite 8: Software
BETRIEBSANLEITUNG Software 5.3.1 Installation Legen Sie die CD ein und wählen Sie anschließend das Icon „Setup.exe“, um die Installation zu starten. Folgen Sie nun den Installationsanweisungen. 5.3.2 Bedienung 1. Wenn die Installation abgeschlossen ist, starten Sie das Programm mit einem Doppelklick auf das Desktop Icon. -
Seite 9: Beschreibung Der Toolbar
BETRIEBSANLEITUNG Beschreibung der Toolbar 5.4.1 File-Menü Open: Öffnet gespeicherte Daten Save: Speichert Daten Print: Mit dieser Funktion können gespeicherte oder aktuelle Datensätze ausgedruckt werden Exit: Beendet die Software 5.4.2 View Menü Zoom In Zoomt in die Grafik-Kurve Zoom Out Zoomt aus der Grafik heraus Zoom CLS: Grafikkurve springt in die Ausgangsansicht zurück Y Grid: Zeigt das Gitter der Y Achse... -
Seite 10: Beschreibung Der Icons
BETRIEBSANLEITUNG Beschreibung der Icons Speichern gespeicherte Daten öffnen Verbindung trennen Hineinzoomen Datenaufzeichnung starten Manuell verbinden Herauszoomen Grafik springt in die Ausgangsposition Auswahl der Hintergrundfarbe Auswahl der Farbe vom Graphen Batterieaustausch Wenn der Batteriestand zu gering ist, wird dies über das Batteriestand-Icon angezeigt. Tauschen Sie die Batterie rechtzeitig aus, um Messungenauigkeiten zu vermeiden. -
Seite 11: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
