Rückansicht - Dell OptiPlex 7071-Tower Einrichtungshandbuch

Rückansicht

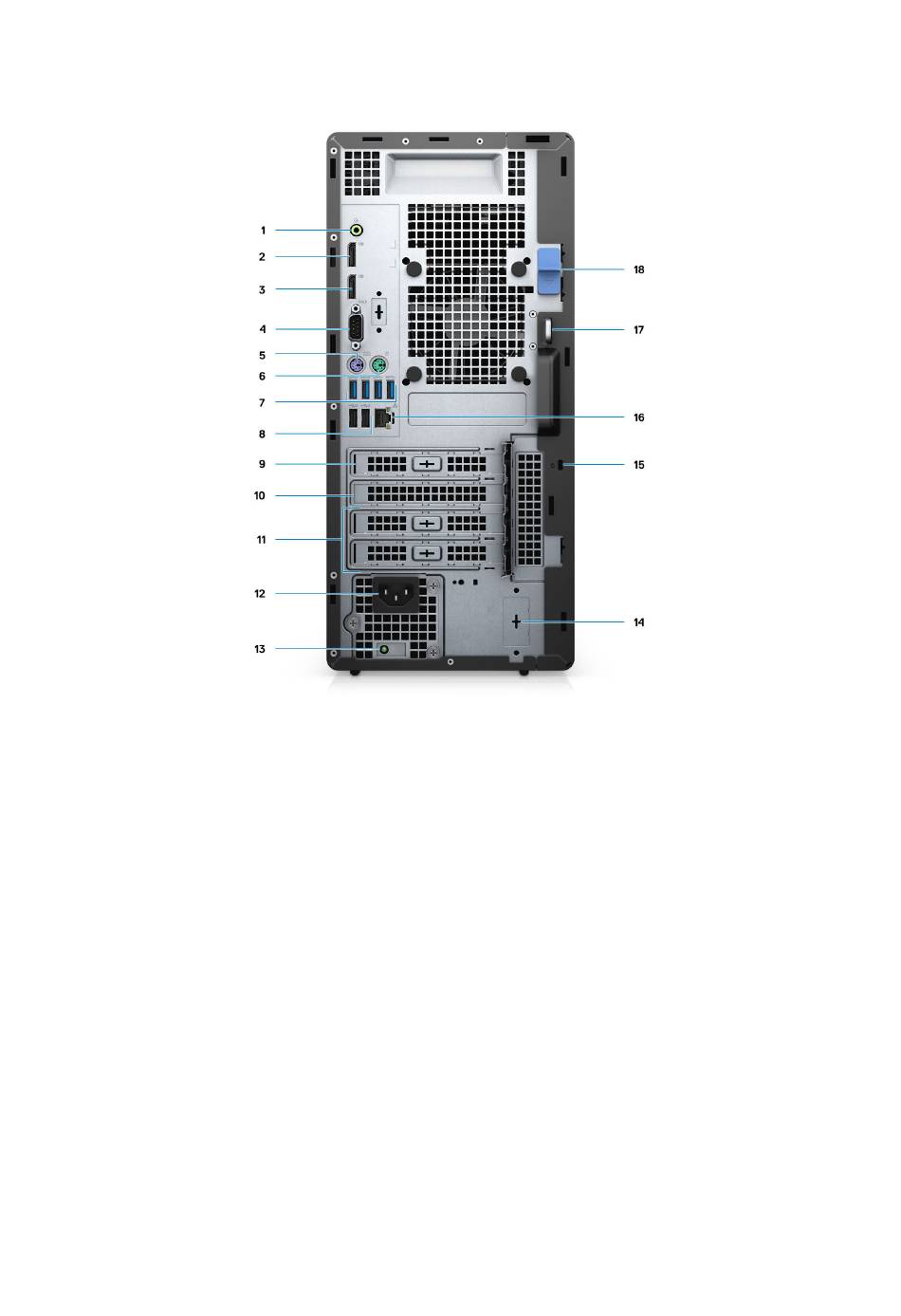

Abbildung 2. Rückansicht
1. Audioausgangsbuchse
2. DisplayPort V1.2 (2)
3. Optionales Modul (HDMI 2.0, DP, VGA oder USB-Typ-C-Alt-Modus)
4. Serielle Schnittstelle
5. PS/2-Anschluss für Tastatur
6. PS/2-Anschluss für Maus
7. USB 3.1 Gen 1-Anschlüsse (4)
8. USB 2.0-Anschlüsse mit Smart Power On (2)
9. PCI-Express-Steckplatz
10. PCI Steckplatz
11. PCI-Express-Steckplätze (2)
12. Stromversorgungsanschluss
13. Diagnoseanzeige der Stromversorgung
14. SMA-Anschlüsse (2) – optional
15. Kensington-Schloss
16. Netzwerkanschluss
17. Vorrichtung für Vorhängeschloss
18. Entriegelungsriegel
Gehäuseübersicht 11
