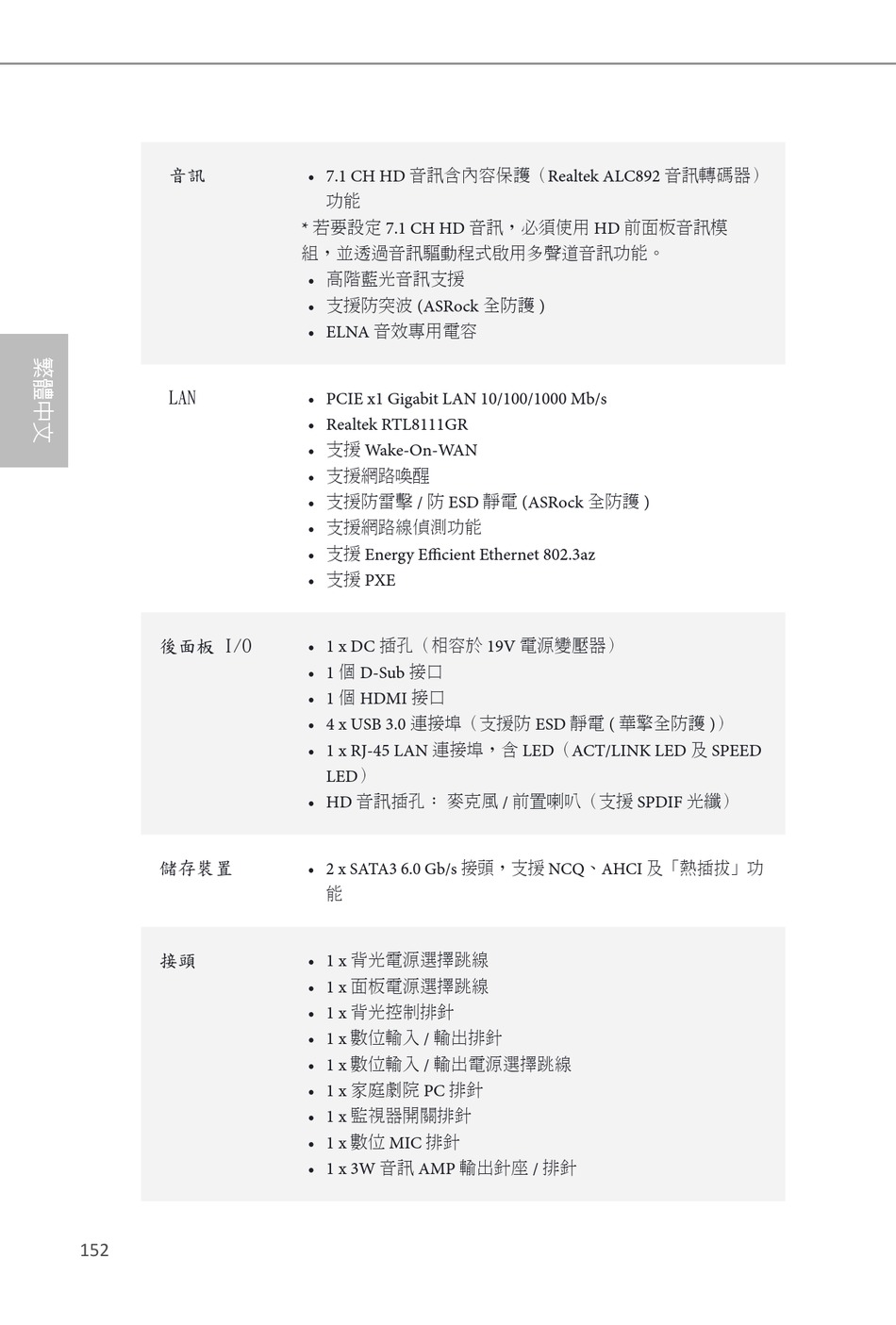

音訊
LAN
後面板 I/O
儲存裝置
接頭
152
• 7.1 CH HD 音訊含內容保護（Realtek ALC892 音訊轉碼器）
功能
* 若要設定 7.1 CH HD 音訊，必須使用 HD 前面板音訊模
組，並透過音訊驅動程式啟用多聲道音訊功能。
• 高階藍光音訊支援
• 支援防突波 (ASRock 全防護 )
• ELNA 音效專用電容
• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• Realtek RTL8111GR
• 支援 Wake-On-WAN
• 支援網路喚醒
• 支援防雷擊 / 防 ESD 靜電 (ASRock 全防護 )
• 支援網路線偵測功能
• 支援 Energy Efficient Ethernet 802.3az
• 支援 PXE
• 1 x DC 插孔（相容於 19V 電源變壓器）
• 1 個 D-Sub 接口
• 1 個 HDMI 接口
• 4 x USB 3.0 連接埠（支援防 ESD 靜電 ( 華擎全防護 )）
• 1 x RJ-45 LAN 連接埠，含 LED（ACT/LINK LED 及 SPEED
LED）
• HD 音訊插孔： 麥克風 / 前置喇叭（支援 SPDIF 光纖）
• 2 x SATA3 6.0 Gb/s 接頭，支援 NCQ、AHCI 及「熱插拔」功
能
• 1 x 背光電源選擇跳線
• 1 x 面板電源選擇跳線
• 1 x 背光控制排針
• 1 x 數位輸入 / 輸出排針
• 1 x 數位輸入 / 輸出電源選擇跳線
• 1 x 家庭劇院 PC 排針
• 1 x 監視器開關排針
• 1 x 數位 MIC 排針
• 1 x 3W 音訊 AMP 輸出針座 / 排針
