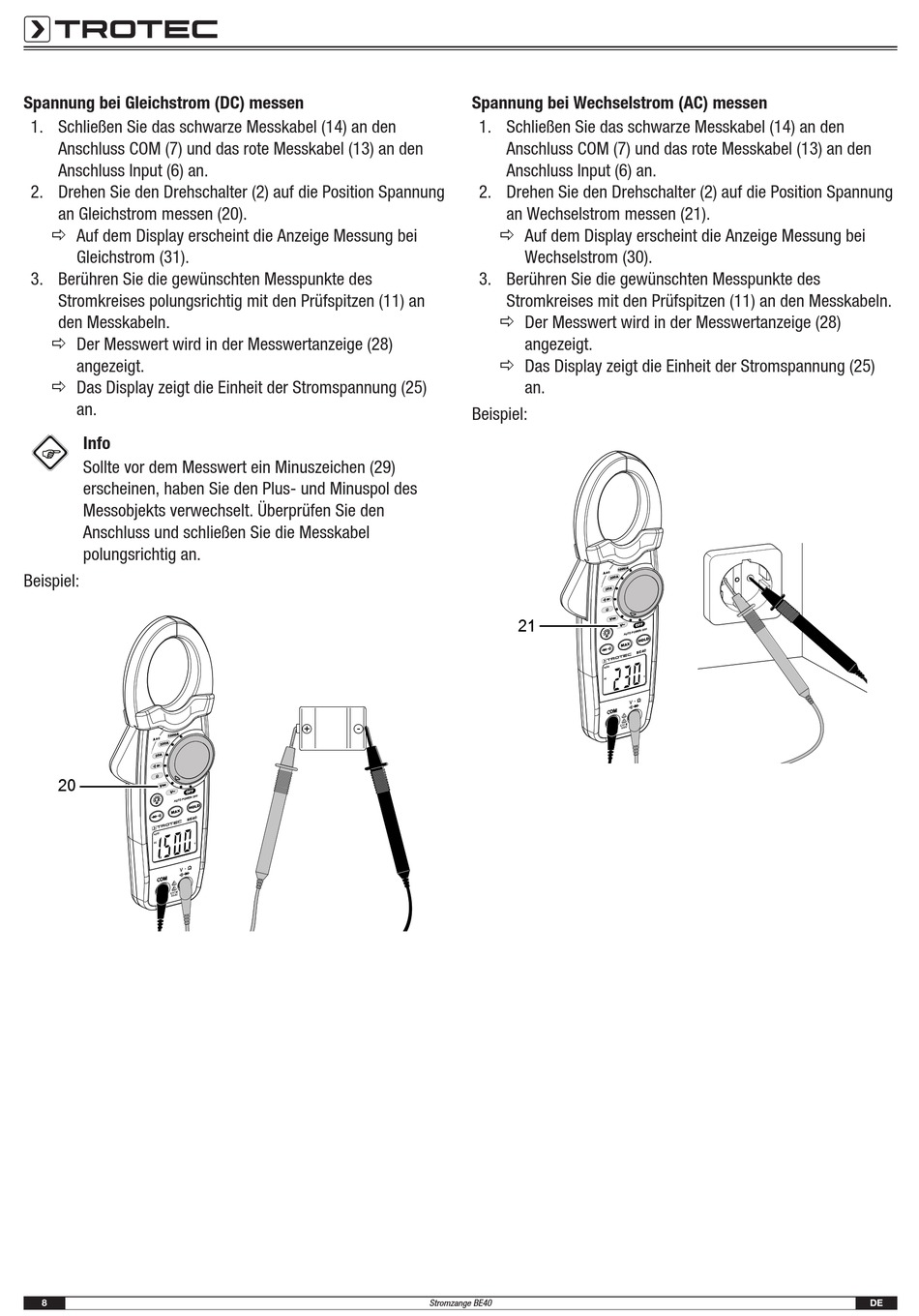

Spannung bei Gleichstrom (DC) messen
1. Schließen Sie das schwarze Messkabel (14) an den
Anschluss COM (7) und das rote Messkabel (13) an den
Anschluss Input (6) an.
2. Drehen Sie den Drehschalter (2) auf die Position Spannung
an Gleichstrom messen (20).
ð Auf dem Display erscheint die Anzeige Messung bei
Gleichstrom (31).
3. Berühren Sie die gewünschten Messpunkte des
Stromkreises polungsrichtig mit den Prüfspitzen (11) an
den Messkabeln.
ð Der Messwert wird in der Messwertanzeige (28)
angezeigt.
ð Das Display zeigt die Einheit der Stromspannung (25)
an.
Info
Sollte vor dem Messwert ein Minuszeichen (29)
erscheinen, haben Sie den Plus- und Minuspol des
Messobjekts verwechselt. Überprüfen Sie den
Anschluss und schließen Sie die Messkabel
polungsrichtig an.
Beispiel:
20
8
Spannung bei Wechselstrom (AC) messen
1. Schließen Sie das schwarze Messkabel (14) an den
Anschluss COM (7) und das rote Messkabel (13) an den
Anschluss Input (6) an.
2. Drehen Sie den Drehschalter (2) auf die Position Spannung
an Wechselstrom messen (21).
ð Auf dem Display erscheint die Anzeige Messung bei
Wechselstrom (30).
3. Berühren Sie die gewünschten Messpunkte des
Stromkreises mit den Prüfspitzen (11) an den Messkabeln.
ð Der Messwert wird in der Messwertanzeige (28)
angezeigt.
ð Das Display zeigt die Einheit der Stromspannung (25)
an.
Beispiel:
21
