Inhaltszusammenfassung für Trotec BB30

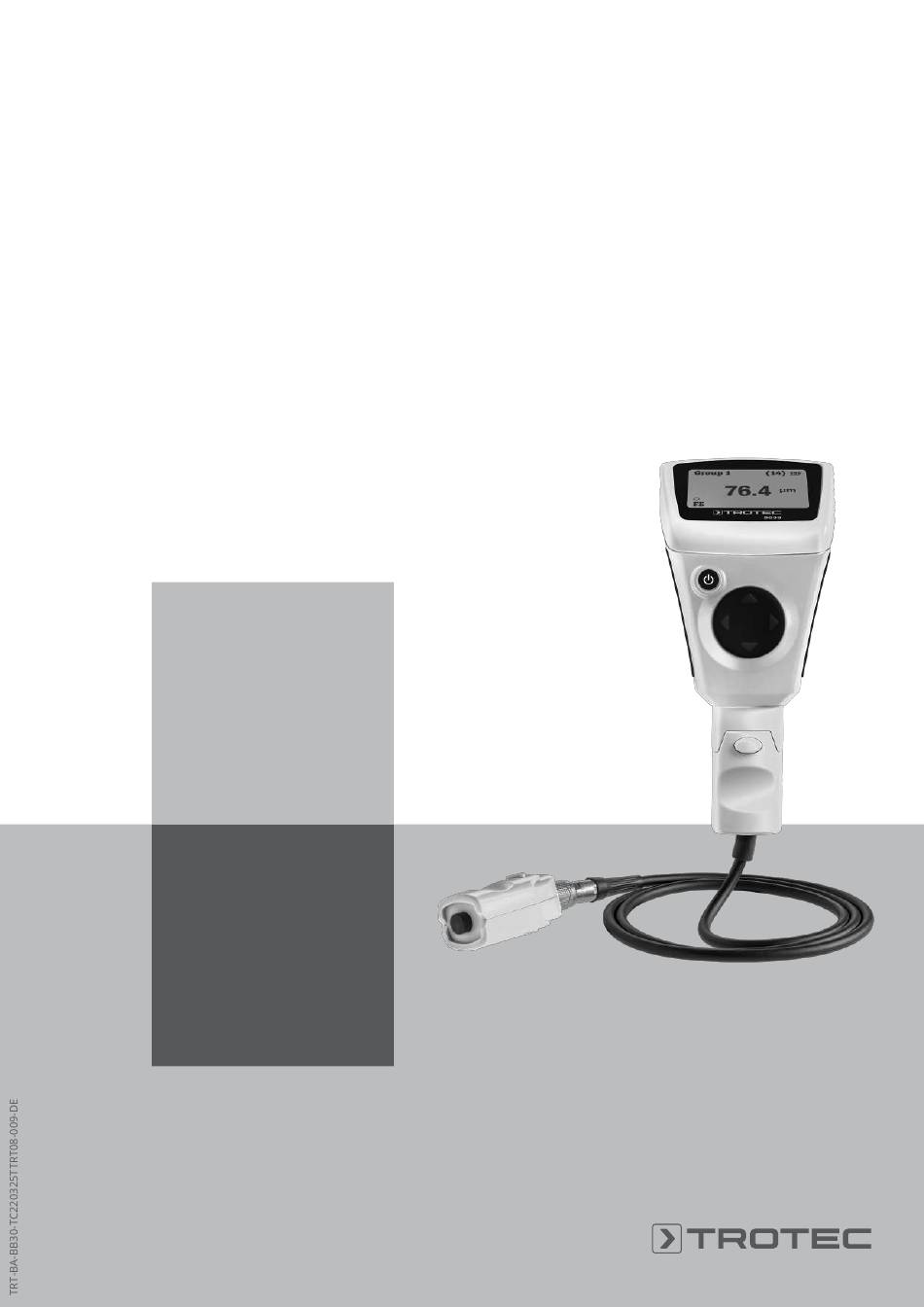

- Seite 1 BB30 GEBRAUCHSANLEITUNG SCHICHTDICKENMESSGERÄT...
- Seite 2 Tätigkeiten schnell und sicher auszuführen. Entsorgung). • Entfernen Sie die Batterien aus dem Gerät, wenn Sie das Anleitung beachten Gerät über einen längeren Zeitraum nicht benutzen. Hinweise mit diesem Symbol weisen Sie darauf hin, dass die Anleitung zu beachten ist. Schichtdickenmessgerät BB30...
- Seite 3 Stellen Sie sicher, dass beim Verwenden Ihres Gerätes keine Störungen an anderen Geräten auftreten. Eigenmächtige bauliche Veränderungen, An- oder Umbauten am Gerät sind verboten. Personalqualifikation Personen, die dieses Gerät verwenden, müssen: • die Anleitung, insbesondere das Kapitel Sicherheit, gelesen und verstanden haben. Schichtdickenmessgerät BB30...
- Seite 4 Zur einfachen Kalibrierung ist ein Set mit Kalibrierzubehör (FE, NFE, diverse Schichtdickenmuster) im Lieferumfang enthalten. Das Gerät kann per Bluetooth mit einem Endgerät gekoppelt werden. In Kombination mit der Trotec MultiMeasure Mobile App ergeben sich zahlreiche Auswertungs- und Anzeigemöglichkeiten der ermittelten Messwerte.
- Seite 5 Display Group3 Bezeichnung Messwertanzeige Anzeige Anzahl Messungen Anzeige Batterie Anzeige Einheit (µm oder mils) Anzeige Löschen Anzeige Messmodus Anzeige Auto-Messmodus Anzeige Bluetooth Anzeige Gruppe Schichtdickenmessgerät BB30...
- Seite 6 114 x 27 x 54 mm Gewicht 152 g Lieferumfang • 1 x Schichtdicken-Messgerät BB30 (ohne Batterien) • 1 x Verlängerungskabel für Sensor • 1 x Handschlaufe • 1 x Transportkoffer • 1 x Set mit Kalibrierzubehör (FE, NFE, diverse Schichtdickenmuster) •...
- Seite 7 2. Entfernen Sie ggf. alte Batterien aus dem Batteriefach. 3. Setzen Sie die neuen Batterien polungsrichtig in das Batteriefach ein. 4. Setzen Sie den Deckel wieder auf das Batteriefach und drücken Sie die Seite mit dem Clip herunter, bis dieser einrastet. Schichtdickenmessgerät BB30...
- Seite 8 ð Im Display erscheint die folgende Meldung: unbeschichteten Stelle des zu prüfenden Objektes durchführen Zero Reference oder dazu das im Lieferumfang enthaltene Set verwenden. Lift off Probe ð Es wird erneut ein akustisches Signal ausgegeben und die Kalibrierung ist abgeschlossen. Schichtdickenmessgerät BB30...
- Seite 9 Skala Gruppe in der Anzeige Gruppe (20) angezeigt. Auto Power off Enable Disable Bluetooth Enable Disable Contrast Stufe 1 bis 62 Info Produktname Firmware Seriennummer Measure View Delete all Abfrage zur Löschungsbestätigung Group (1) ... Gespeicherte Messwerte Group (50) der jeweiligen Gruppe Schichtdickenmessgerät BB30...
- Seite 10 Bei aktiviertem Bluetooth kann das Gerät mit einem anderen Bluetooth-Gerät (z. B. PC) verbunden werden. Bezeichnung/Anzeige Bedeutung Das Gerät wird mit dem Namen BB30 angezeigt. AUTO (18) 1. Öffnen Sie das Menü Set. Der Sensor wählt den Messmodus 2. Öffnen Sie das Untermenü Bluetooth.
- Seite 11 ð Das Endgerät sucht nun erneut alle aktiven Sensoren und zeigt diese im Display an. Sensoren Messungen Reporte Kunden Einstellungen Installieren Sie die Trotec MultiMeasure Mobile App auf dem Sensoren Endgerät, das Sie in Verbindung mit dem Gerät nutzen werden. Aktive Sensoren in der Nähe Info BB30 Verbinden Einige Funktionen der App benötigen den Zugriff auf...
- Seite 12 Öffnet das Menü für die Einstellungen. Sie der Aufzeichnung aufzurufen. können die Sprache auswählen und - je nach Nach dem Beenden der Aufzeichnung haben Sie die Auswahl, Messgerät - unterschiedliche Einstellungen die Aufzeichnung zu speichern oder zu verwerfen. vornehmen. Schichtdickenmessgerät BB30...
- Seite 13 Kundensatz anlegen oder einen bestehenden Kontakt aus speichert diese als *.PNG-Datei. dem Telefonbuch des Endgerätes importieren. • Überlagertes Bild generieren: Kombiniert ein Hintergrundbild mit der Darstellung der gemessenen Werte. • Farbskalierung: Ermöglicht es, die Farbdarstellung für die gemessenen Werte anzupassen. Schichtdickenmessgerät BB30...
- Seite 14 1. Legen Sie den Datenträger mit der Software in das Laufwerk ein bzw. laden Sie sich die aktuellste Version der Software unter Services aus dem Trotec Download-Center. 2. Doppelklicken Sie auf die Installations-Datei Setup.exe. 3. Folgen Sie den Anweisungen des Installations-Assistenten.
- Seite 15 2. Wählen Sie das Untermenü Save as (Speichern als) aus. 3. Wählen Sie den Speicherort und geben Sie den gewünschten Dateinamen ein. 4. Klicken Sie auf die Schaltfläche Save (Speichern). ð Die Messwerte aus der ausgewählten Gruppe sind in der Exceltabelle gespeichert. Schichtdickenmessgerät BB30...
- Seite 16 Übersicht PC-Software Schichtdickenmessgerät BB30...
- Seite 17 Anzeige Address (MAC-Adresse) Zeigt die MAC-Adresse des Gerätes an Schaltfläche Connect (Verbinden) Verbindung mit ausgewähltem Gerät herstellen Anzeige Device name (Gerätename) Zeigt den Namen des Gerätes an Anzeige Bluetooth Zeigt an, dass eine Echtzeit-Verbindung mit dem Gerät besteht Schichtdickenmessgerät BB30...
- Seite 18 Messmodus FE: Schichtdicke außerhalb des Messbereichs Err2 Messmodus NFE: Schichtdicke außerhalb des Messbereichs Err3 Messmodus AUTO: Schichtdicke außerhalb des Messbereichs Err4 Messmodus FE: Es konnten keine FE-Daten detektiert werden. Err5 Messmodus NFE: Es konnten keine NFE-Daten detektiert werden. Schichtdickenmessgerät BB30...
- Seite 19 Entsorgung Konformitätserklärung Entsorgen Sie Verpackungsmaterialien stets umweltgerecht und Wir, die Trotec GmbH, erklären in alleiniger Verantwortung, dass nach den geltenden örtlichen Entsorgungsvorschriften. das nachfolgend bezeichnete Produkt entwickelt, konstruiert und gefertigt wurde in Übereinstimmung mit den Anforderungen der EU-Richtlinie Funkanlagen i.d.F. 2014/53/EU.
- Seite 20 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
