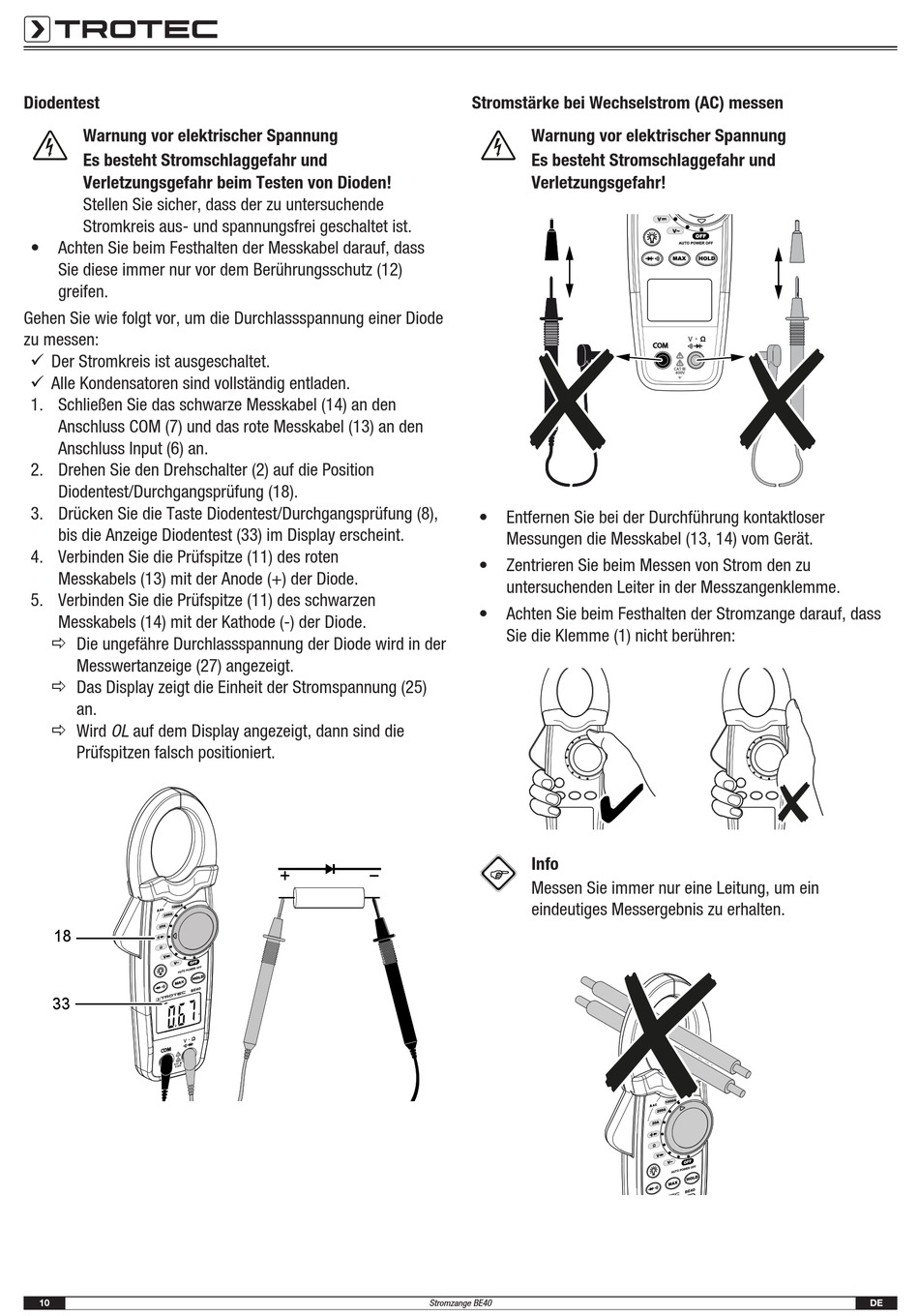

Trotec BE40 Bedienungsanleitung Seite 10

Diodentest
Warnung vor elektrischer Spannung
Es besteht Stromschlaggefahr und
Verletzungsgefahr beim Testen von Dioden!
Stellen Sie sicher, dass der zu untersuchende
Stromkreis aus- und spannungsfrei geschaltet ist.
• Achten Sie beim Festhalten der Messkabel darauf, dass
Sie diese immer nur vor dem Berührungsschutz (12)
greifen.
Gehen Sie wie folgt vor, um die Durchlassspannung einer Diode
zu messen:
ü Der Stromkreis ist ausgeschaltet.
ü Alle Kondensatoren sind vollständig entladen.
1. Schließen Sie das schwarze Messkabel (14) an den
Anschluss COM (7) und das rote Messkabel (13) an den
Anschluss Input (6) an.
2. Drehen Sie den Drehschalter (2) auf die Position
Diodentest/Durchgangsprüfung (18).
3. Drücken Sie die Taste Diodentest/Durchgangsprüfung (8),
bis die Anzeige Diodentest (33) im Display erscheint.
4. Verbinden Sie die Prüfspitze (11) des roten
Messkabels (13) mit der Anode (+) der Diode.
5. Verbinden Sie die Prüfspitze (11) des schwarzen
Messkabels (14) mit der Kathode (-) der Diode.
ð Die ungefähre Durchlassspannung der Diode wird in der
Messwertanzeige (27) angezeigt.
ð Das Display zeigt die Einheit der Stromspannung (25)
an.
ð Wird OL auf dem Display angezeigt, dann sind die
Prüfspitzen falsch positioniert.
18
33
10
Stromstärke bei Wechselstrom (AC) messen
Warnung vor elektrischer Spannung
Es besteht Stromschlaggefahr und
Verletzungsgefahr!
• Entfernen Sie bei der Durchführung kontaktloser
Messungen die Messkabel (13, 14) vom Gerät.
• Zentrieren Sie beim Messen von Strom den zu
untersuchenden Leiter in der Messzangenklemme.
• Achten Sie beim Festhalten der Stromzange darauf, dass
Sie die Klemme (1) nicht berühren:
Info
Messen Sie immer nur eine Leitung, um ein
eindeutiges Messergebnis zu erhalten.
