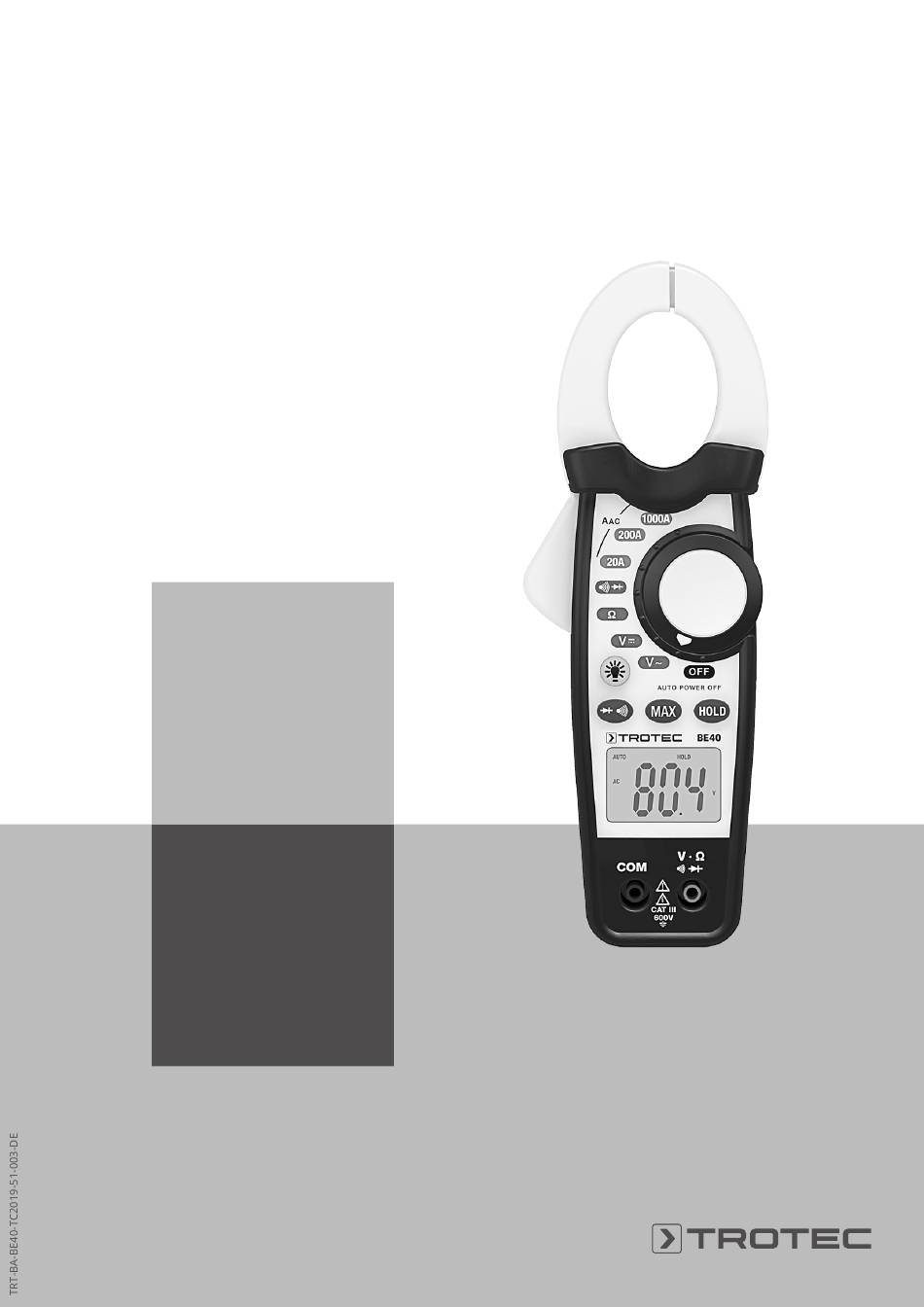

- Seite 1 BE40 BEDIENUNGSANLEITUNG STROMZANGE...
-
Seite 2: Inhaltsverzeichnis
• Entfernen Sie keine Sicherheitszeichen, Aufkleber oder Etiketten vom Gerät. Halten Sie alle Sicherheitszeichen, Aufkleber und Etiketten in einem lesbaren Zustand. • Öffnen Sie das Gerät nicht. • Beachten Sie die Lager- und Betriebsbedingungen gemäß Kapitel Technische Daten. Stromzange BE40... -
Seite 3: Bestimmungsgemäße Verwendung
Daten angegebenen Messbereichs in der Messkategorie (CAT III, 600 V) vorgesehen. Warnung Um das Gerät bestimmungsgemäß zu verwenden, verwenden Erstickungsgefahr! Sie ausschließlich von Trotec geprüftes Zubehör bzw. von Lassen Sie das Verpackungsmaterial nicht achtlos Trotec geprüfte Ersatzteile. liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden. -

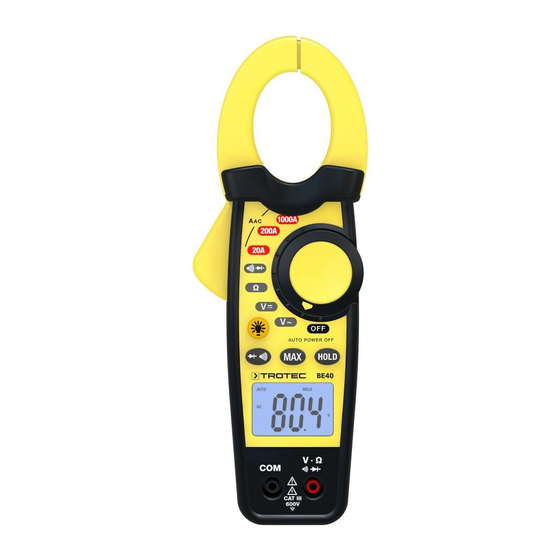

Seite 4: Informationen Über Das Gerät
Messkabel rot Messkabel schwarz Gerätedarstellung Drehschalter Bezeichnung Wechselstrom messen bis 1000 A Wechselstrom messen bis 200 A Wechselstrom messen bis 20 A Diodentest/Durchgangsprüfung Widerstand messen Spannung an Gleichstrom (DC) messen Spannung an Wechselstrom (AC) messen OFF (Gerät abschalten) Stromzange BE40... - Seite 5 2 x 1,5 V, Typ AAA Messung bei Wechselstrom Automatische Abschaltung nach ca. 15 Minuten Messung bei Gleichstrom Abmessungen 229 x 48 x 80 mm Automatische Messbereichswahl (Länge x Breite x Höhe) Diodentest Gewicht ca. 303 g Durchgangsprüfung Anzeige MAX (Höchstwert wird angezeigt) Anzeige HOLD (Messwert ist eingefroren) Stromzange BE40...
-
Seite 6: Transport Und Lagerung
100 Ω ± (1,5 % + 2 Digits) 2 MΩ 0 MΩ bis 2,000 MΩ 1 kΩ ± (2,0 % + 3 Digits) 20 MΩ 0 MΩ bis 20,00 MΩ 10 kΩ ± (3,0 % + 5 Digits) Stromzange BE40... -
Seite 7: Bedienung
Effekt verfälscht die Messung. Das Display zeigt in diesem Fall keine oder falsche Messwerte an. Warten Sie einige Minuten, bis sich das Gerät auf die veränderten Bedingungen eingestellt hat, bevor Sie eine Messung durchführen. Stromzange BE40... - Seite 8 ð Das Display zeigt die Einheit der Stromspannung (25) Beispiel: Info Sollte vor dem Messwert ein Minuszeichen (29) erscheinen, haben Sie den Plus- und Minuspol des Messobjekts verwechselt. Überprüfen Sie den Anschluss und schließen Sie die Messkabel polungsrichtig an. Beispiel: Stromzange BE40...
- Seite 9 Verletzungsgefahr bei der Messung von Durchgang! Stellen Sie sicher, dass der Strom des Stromkreises ausgeschaltet ist und alle Kondensatoren vollständig entladen sind. • Achten Sie beim Festhalten der Messkabel darauf, dass Sie diese immer nur vor dem Berührungsschutz (12) greifen. Stromzange BE40...
- Seite 10 ð Die ungefähre Durchlassspannung der Diode wird in der Messwertanzeige (27) angezeigt. ð Das Display zeigt die Einheit der Stromspannung (25) ð Wird OL auf dem Display angezeigt, dann sind die Prüfspitzen falsch positioniert. Info Messen Sie immer nur eine Leitung, um ein eindeutiges Messergebnis zu erhalten. Stromzange BE40...
- Seite 11 2. Drücken Sie die Taste HOLD (4). ð Es ertönt ein akustisches Signal. ð Das aktuelle Messergebnis wird in der Messwertanzeige (28) eingefroren. ð Die Anzeige HOLD (36) erscheint auf dem Display. 3. Drücken Sie die Taste HOLD (4) erneut, um die Hold- Funktion zu deaktivieren. Stromzange BE40...
-
Seite 12: Wartung Und Reparatur
• Batteriespannung ist zu gering. Wechseln Sie umgehend werden. Bitte entsorgen Sie Batterien und Akkus entsprechend die Batterien. den geltenden gesetzlichen Bestimmungen. • Die Öffnung der Messzange ist verschmutzt. Reinigen Sie das Gerät wie im Kapitel Reinigung beschrieben. Stromzange BE40... - Seite 13 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
