Fernsehers eine zusätzliche Nivellierung
und Höheneinstellung erforderlich ist,
wiederholen Sie Schritt 6.

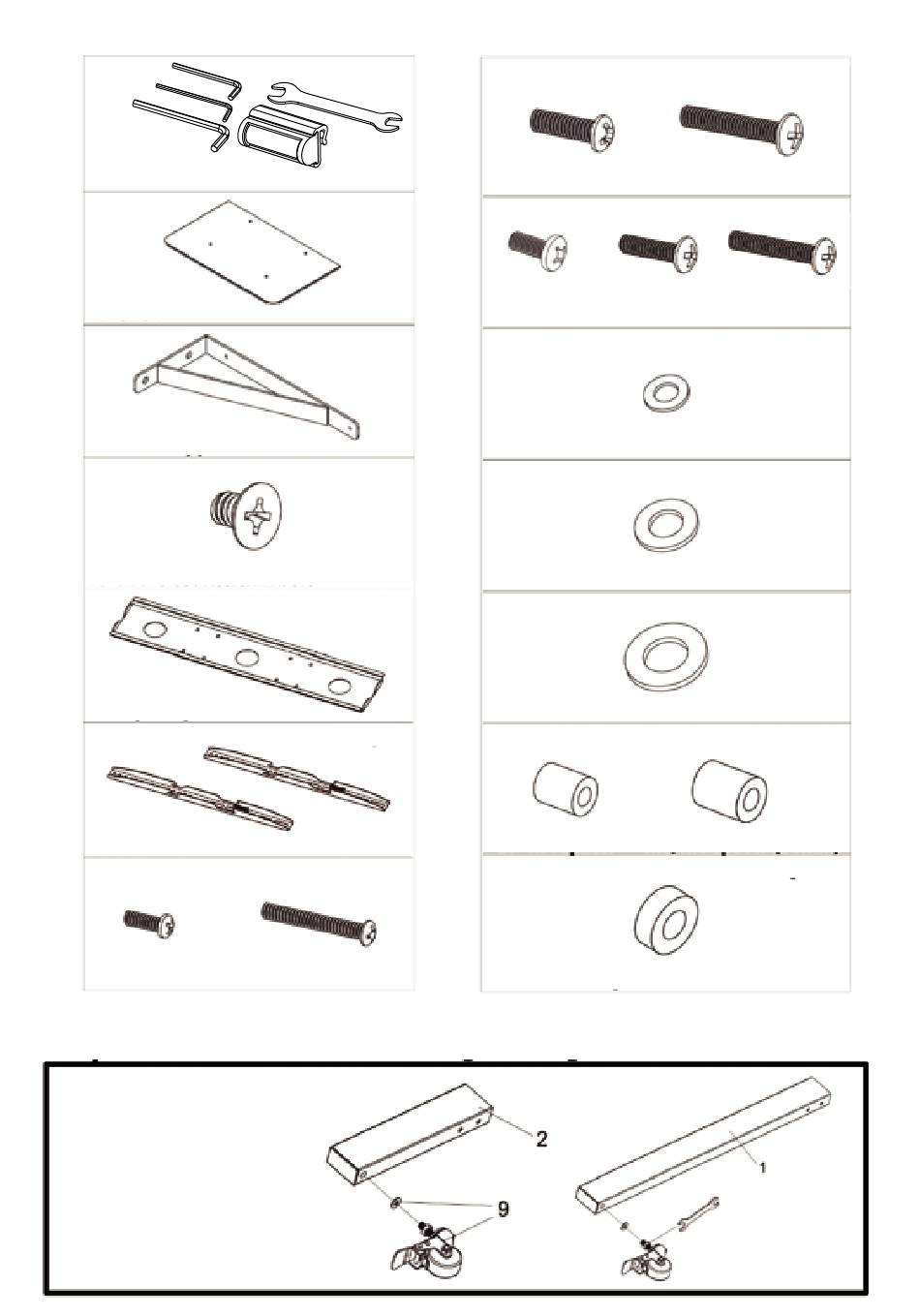

15- Werkzeug Set
16- Regal
17- Regal Stütze
Schritt 9:
18- M4x6 Senkschraube
Zur Befestigung des Regals (16) zuerst die Regalstützen (17) mit vier M6x10
Innensechskantschrauben (13) an den Bodenstangen (5) befestigen. Nach der
Befestigung das Regal (16) mit vier Senkschrauben M4x6 (18) an den Stützen (17)
befestigen.
19- Quadratische Platte
20- TV Arm Set
21- M4x12 Schrauben M4x30 Schrauben
Schritt 1:
Befestigen Sie Räder
und Unterlegscheiben
(9) mit dem mitgeliefe-
rten Schlüssel (15) am
l a n g e n u n d k u r z e n
Vierkantrohr (1,2).
Lieferumfang (Fortgesetzt)
8b: Zur Kabelführung können die Kabel
Menge: 1
durch die Oberteile der Stangenab-
deckungen (8) und nach unten durch
die Stangen geführt werden.
Menge: 1
Menge: 2
Menge: 4
Opción A
Menge: 1
Menge: 1
Menge: 4
Montageschritte
d u r c h d i e O b e r t e i l e d e r
Stangenabdeckungen (8) und nach
unten durch die Stangen geführ t
werden.
22- M6x20 Schrauben M6x35 Schrauben
23- M8x20 Schrauben M8x35 Schrauben
M8x45 Schrauben
Opción A
24- M4 Unterlegscheibe
25- M6 Unterlegscheibe
26- M8 arandela
27- M4 Unterlegscheibe
M6/M8 Unterlegscheibe (20mm)
28- M6/M8 Unterlegscheibe (5mm)
Menge: 4
Menge: 4
Menge: 4
Menge: 12
Opción B
Opción B
Menge: 4
Menge: 4
Menge: 8
12
8
