Schritt 6:
hilfreichen Videos und Spezi kationen zu diesem Produkt.
6a: Wasserwaage vom Werkzeug Set (15)
auf die quadratische Platte (19) aufclipsen.
Die Höhe der quadratischen Platte (19)
durch Lösen der Madenschraube auf der
Rückseite des Vierkantplattenverbinders
(10) mit dem Werkzeug Set (15) einstellen.
Ziehen Sie die Gewindestifte wieder an,
sobald Sie die gewünschte Höhe und
1- Langes
Höhe erreicht haben.
Vierkantrohr
1- Langes
Vierkantrohr
2- Kurz
Vierkantrohr
Bringen Sie die Wasserwaage
an der Wandplatte an
2- Kurz
Vierkantrohr
3- Rohr
Verbinder
Schritt 7:
3- Rohr
Befestigen Sie den TV-Armsatz (20) an
Verbinder
4- Rohr Verbinder
Abdeckung
der quadratischen Platte (19). Ziehen Sie
d i e S i c h e r h e i t s s c h r a u b e n a n d e r
Unterseite des TV-Arms (20) fest, um das
4- Rohr Verbinder
Fernsehgerät am Ständer zu befestigen.
Abdeckung
5- Stange mit
Regal-Zusatzlöchern
5- Stange mit
Regal-Zusatzlöchern
6- Stange ohne Löcher
6- Stange ohne Löcher
7- Stange Verbinder
7- Stange Verbinder
www.perlegear.de
Werkzeug benötigt:
www.perlegear.de
Kreuzschlitzschraubendreher

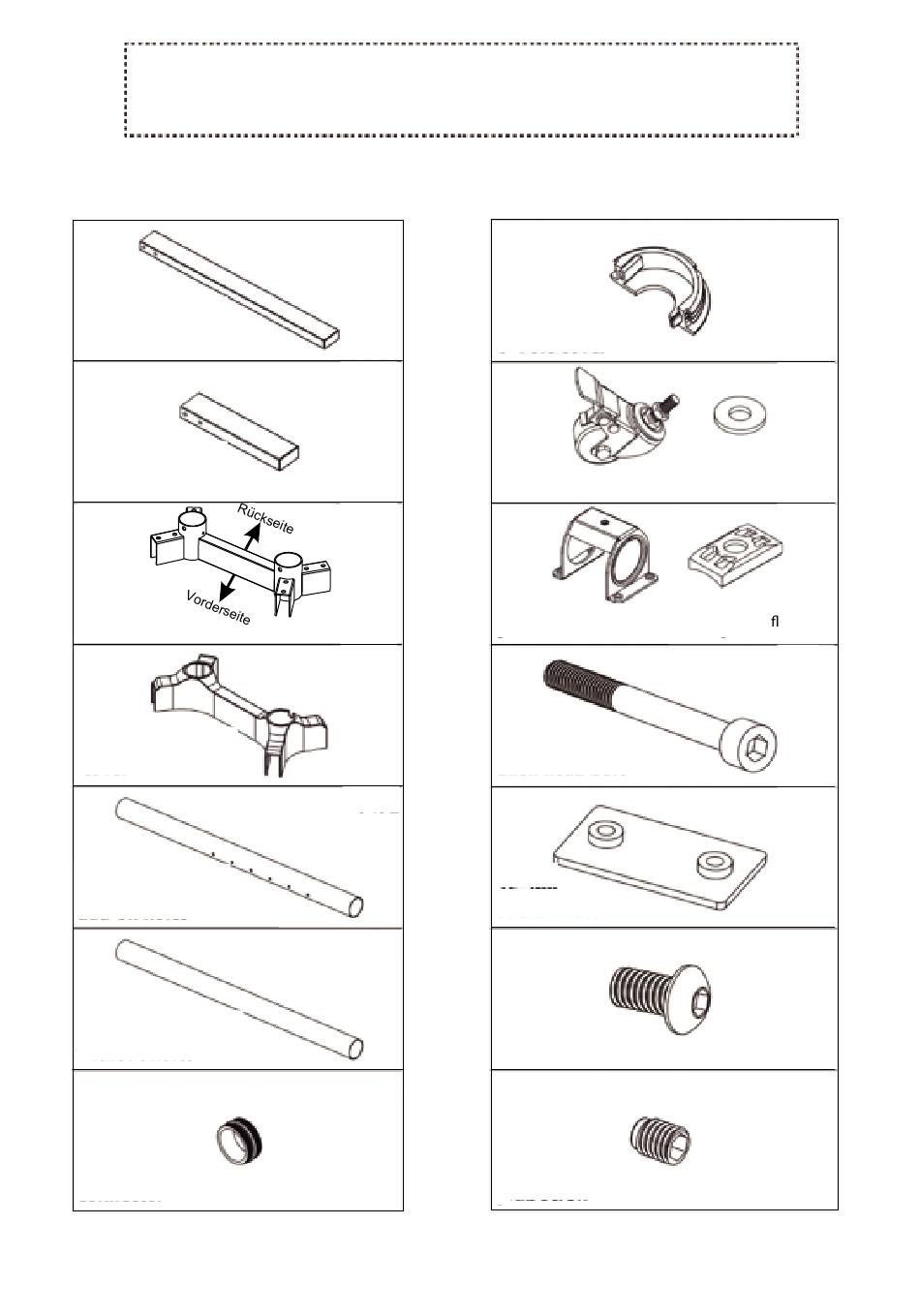

Lieferumfang
Werkzeug benötigt:
Kreuzschlitzschraubendreher
Menge: 2
Lieferumfang
Menge: 2
Menge: 2
Menge: 2
Menge: 1
Menge: 1
Menge: 1
Menge: 1
Menge: 2
Menge: 2
Menge: 2
Menge: 2
Menge: 2
Menge: 2
6b: Befestigen Sie den TV-Armsatz (20)
mit den Schrauben 21-23 und den
U n t e r l e g s c h e i b e n 2 4 - 2 6 a n d e r
Rückseite des Fernsehers, abhängig von
der Größe der Befestigungslöcher am
Fernsehgerät. Bei gebogenen oder
v e r s e n k t e n Fe r n s e h e r n k a n n e i n
Abstandshalter erforderlich sein (27,28)
8- Stange Abdeckung
8- Stange Abdeckung
9- Rad & Unterlegscheibe
(Falls benötigt)
9- Rad & Unterlegscheibe
10- Vierkantplattenverbinder & Gummiau age
11- M6x60
10- Vierkantplattenverbinder & Gummiau age
Inbusschraube
11- M6x60
Inbusschraube
12- M6
Steckdosenplatte
12- M6
Steckdosenplatte
13- M6x10
Inbusschraube
13- M6x10
Inbusschraube
14- M5x6 Gewindestift
14- M5x6 Gewindestift
Menge: 4
Menge: 4
Menge: 4
Menge: 4
Menge: 2
Menge: 2
Menge: 8
Menge: 8
Menge: 4
Paso 1:
Menge: 4
Menge: 14
Menge: 14
Menge: 2
Paso 2:
Menge: 2
