Пример подключения 230 В
Альтернативно, обогреватель сауны может быть подключен через 230В 1N AC.
При данном виде подключения должны быть соблюдены следующие требования.
Поскольку при однофазном подключении нейтральный провод получает полную
нагрузку, не допускается его подключение к пульту управления. Нейтральный провод
с соответствующим сечением должен подключаться напрямую к сети питания..

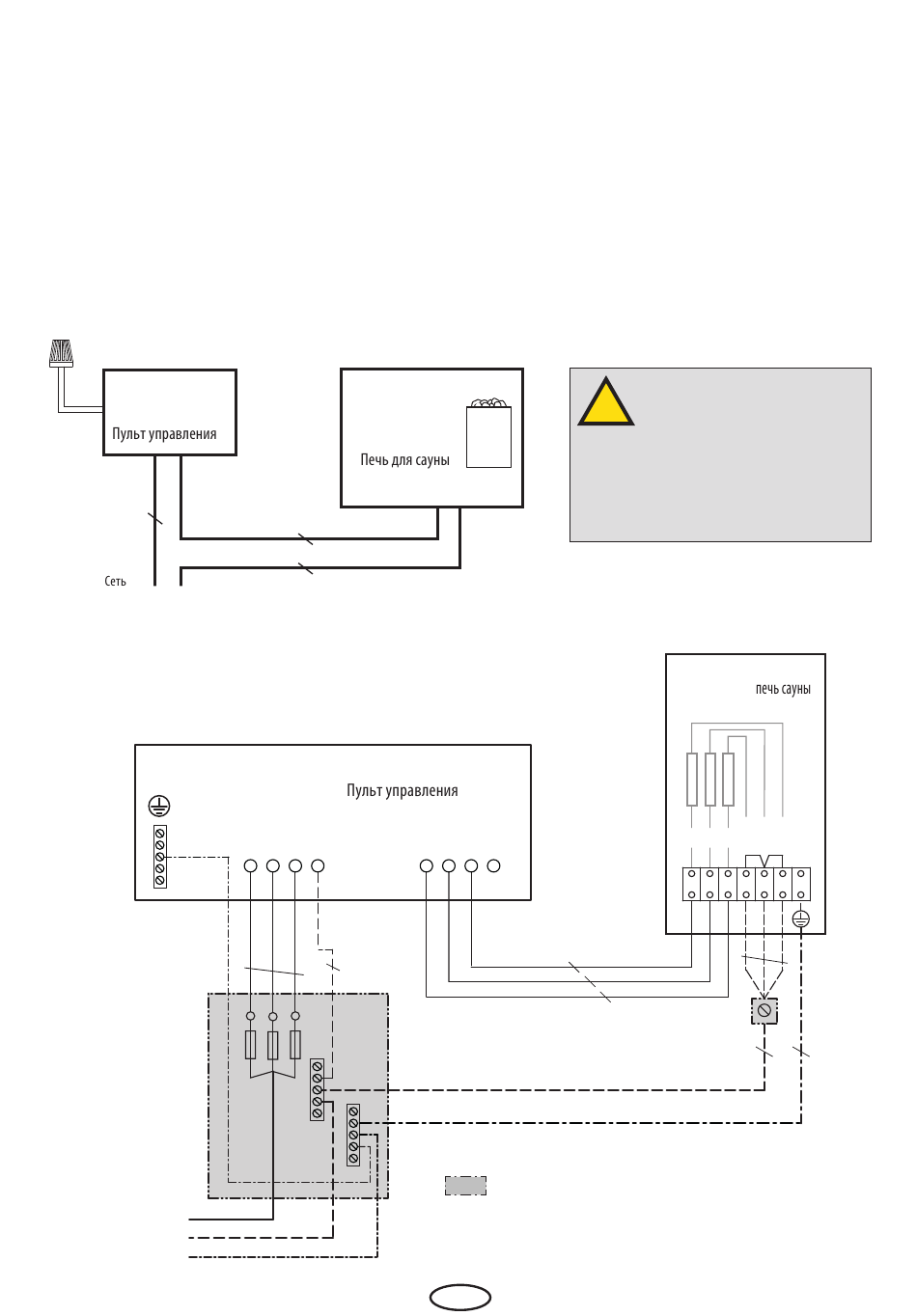

Обзор подключения
Saunasteuergerät
Control unit
Boîtier de commande
5
Netz / Mains /
Réseau /
230В 1N AC
Схема подключения
Saunasteuergerät / Control unit /
Boîtier de commande /
Распределитель
для однофазового
подключения
3 x16 A
L
230 V AC N
PE (Gr)
52
Saunaheizgerät
Sauna heater
Poêle de sauna
3
2 (N + PE/Gr)
L1 L2 L3 N
2,5²
2,5²
Коробка-распределитель для
однофазного подключения
с предохранителями
3 x16 A
1N AC
Не подключайте
нулевой провод N через
устройство управления!
W V U N
1,5²
1,5²
дополнительные
не входит в комплект поставки
RU
!
Внимание!
Saunaheizgerät / sauna heater
poêle de sauna /
max. 9.0 kW
X Y Z
U V W N N
1,5²
45A
6²
принадлежности,
PE
N
(Gr)
6²
