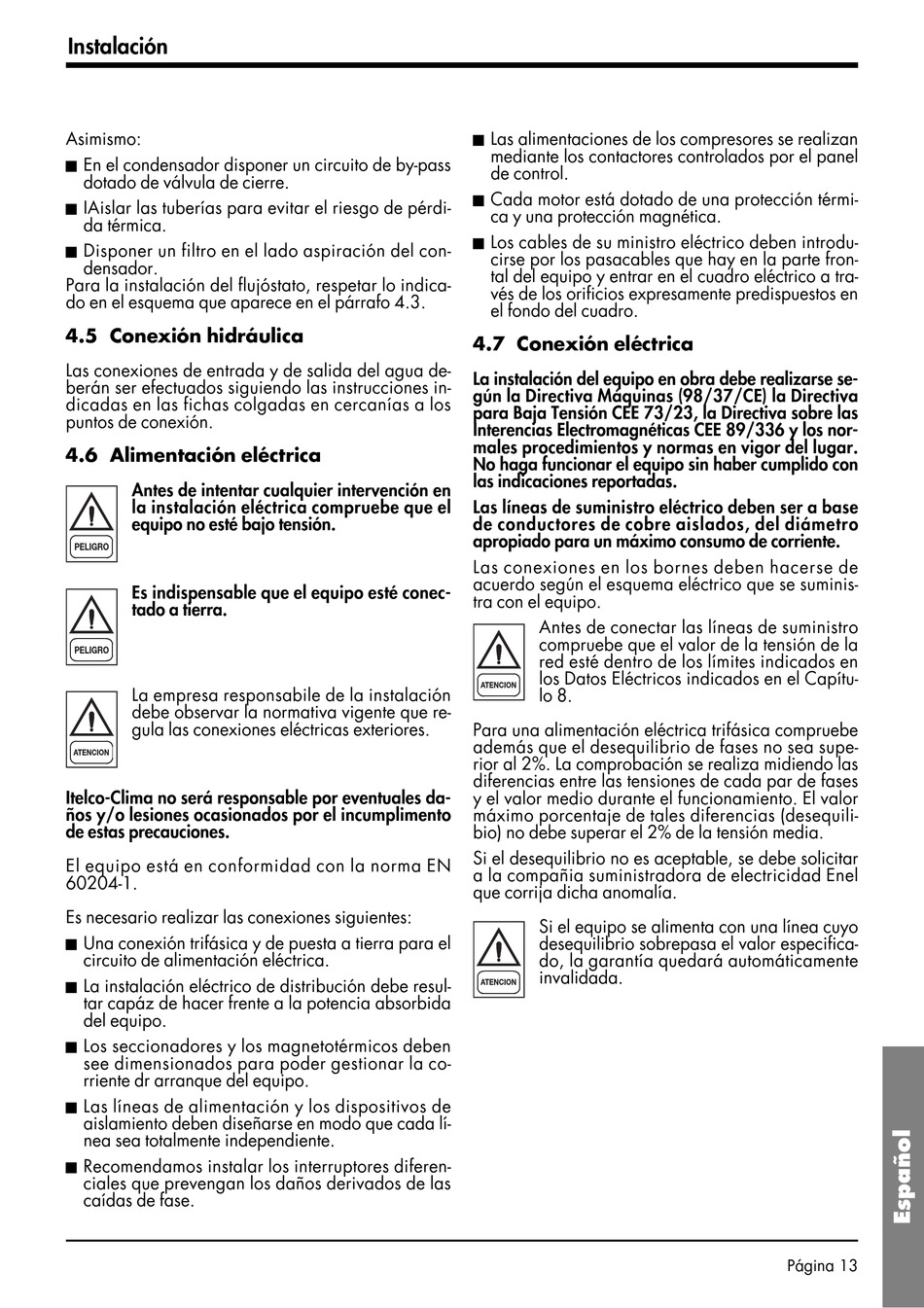

Instalación
Asimismo:
En el condensador disponer un circuito de by-pass
h
dotado de válvula de cierre.
IAislar las tuberías para evitar el riesgo de pérdi-
h
da térmica.
Disponer un filtro en el lado aspiración del con-
h
densador.
Para la instalación del flujóstato, respetar lo indica-
do en el esquema que aparece en el párrafo 4.3.
4.5 Conexión hidráulica
Las conexiones de entrada y de salida del agua de-
berán ser efectuados siguiendo las instrucciones in-
dicadas en las fichas colgadas en cercanías a los
puntos de conexión.
4.6 Alimentación eléctrica
Antes de intentar cualquier intervención en
la instalación eléctrica compruebe que el
equipo no esté bajo tensión.
PELIGRO
Es indispensable que el equipo esté conec-
tado a tierra.
PELIGRO
La empresa responsabile de la instalación
debe observar la normativa vigente que re-
gula las conexiones eléctricas exteriores.
ATENCION
Itelco-Clima no será responsable por eventuales da-
ños y/o lesiones ocasionados por el incumplimento
de estas precauciones.
El equipo está en conformidad con la norma EN
60204-1.
Es necesario realizar las conexiones siguientes:
Una conexión trifásica y de puesta a tierra para el
h
circuito de alimentación eléctrica.
La instalación eléctrico de distribución debe resul-
h
tar capáz de hacer frente a la potencia absorbida
del equipo.
Los seccionadores y los magnetotérmicos deben
h
see dimensionados para poder gestionar la co-
rriente dr arranque del equipo.
Las líneas de alimentación y los dispositivos de
h
aislamiento deben diseñarse en modo que cada lí-
nea sea totalmente independiente.
Recomendamos instalar los interruptores diferen-
h
ciales que prevengan los daños derivados de las
caídas de fase.
Las alimentaciones de los compresores se realizan
h
mediante los contactores controlados por el panel
de control.
Cada motor está dotado de una protección térmi-
h
ca y una protección magnética.
Los cables de su ministro eléctrico deben introdu-
h
cirse por los pasacables que hay en la parte fron-
tal del equipo y entrar en el cuadro eléctrico a tra-
vés de los orificios expresamente predispuestos en
el fondo del cuadro.
4.7 Conexión eléctrica
La instalación del equipo en obra debe realizarse se-
gún la Directiva Máquinas (98/37/CE) la Directiva
para Baja Tensión CEE 73/23, la Directiva sobre las
Interencias Electromagnéticas CEE 89/336 y los nor-
males procedimientos y normas en vigor del lugar.
No haga funcionar el equipo sin haber cumplido con
las indicaciones reportadas.
Las líneas de suministro eléctrico deben ser a base
de conductores de cobre aislados, del diámetro
apropiado para un máximo consumo de corriente.
Las conexiones en los bornes deben hacerse de
acuerdo según el esquema eléctrico que se suminis-
tra con el equipo.
Antes de conectar las líneas de suministro
compruebe que el valor de la tensión de la
red esté dentro de los límites indicados en
los Datos Eléctricos indicados en el Capítu-
ATENCION
lo 8.
Para una alimentación eléctrica trifásica compruebe
además que el desequilibrio de fases no sea supe-
rior al 2%. La comprobación se realiza midiendo las
diferencias entre las tensiones de cada par de fases
y el valor medio durante el funcionamiento. El valor
máximo porcentaje de tales diferencias (desequili-
bio) no debe superar el 2% de la tensión media.
Si el desequilibrio no es aceptable, se debe solicitar
a la compañia suministradora de electricidad Enel
que corrija dicha anomalía.
Si el equipo se alimenta con una línea cuyo
desequilibrio sobrepasa el valor especifica-
do, la garantía quedará automáticamente
invalidada.
ATENCION
Página 13
