Description Générale

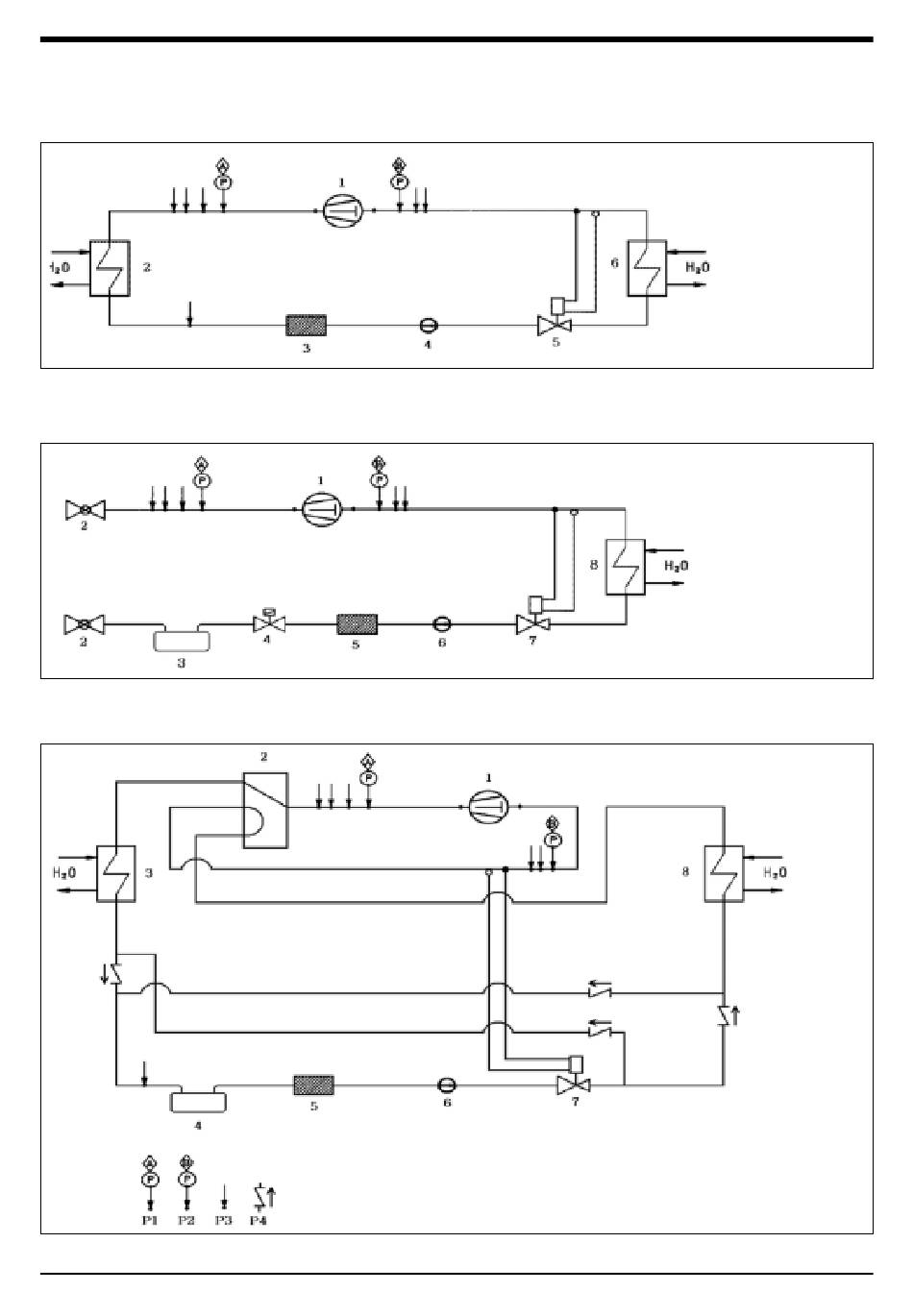

Circuit frigorifique CWP de 02 à 05
Circuit frigorifique CWP-RC de 02 à 05
Circuit frigorifique CWP-HP de 02 à 05
Page 20
P1 Pressostat haute pression
P2 Pressostat basse pression
P3 Prises de pression
P4 Soupape de non-retour
Composants :
1
2
3
4
5
6
7
8
Composants :
1 Compresseur
5
2 Soupape 4 voies
6
3 Échangeur
7
4 Récepteur
liquide
8
Composants :
1 Compresseur
2 Condensateur
3 Filtre
4 Vitre de visite
5 Soupape
thermostatique
6 Évaporateur
Compresseur
Robinet
Récepteur
liquide
Vanne solénoïde
Filtre
Vitre de visite
Soupape
thermostatique
Évaporateur
Filtre
Vitre de visite
Soupape
thermostatique
Évaporateur
