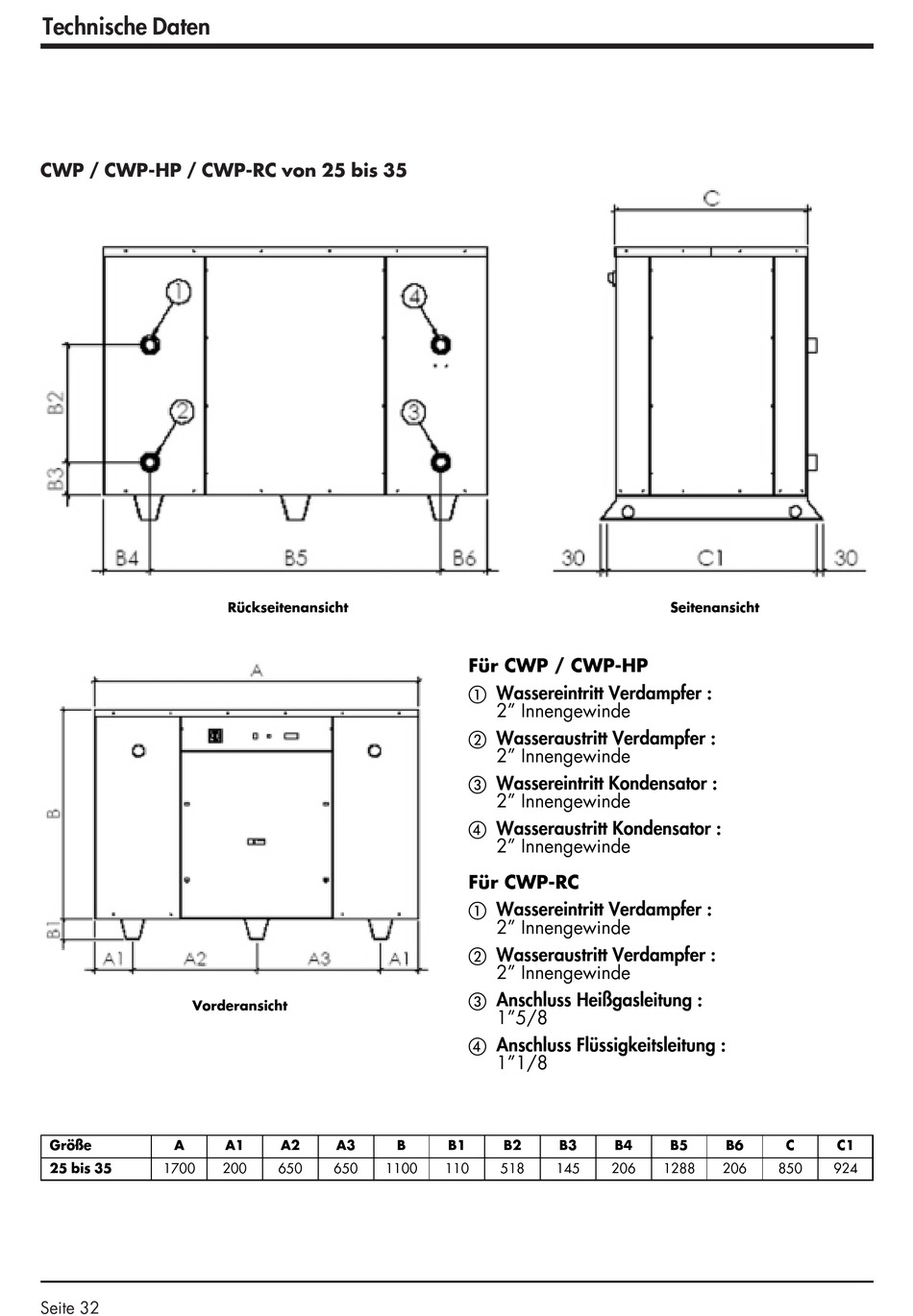

Technische Daten
CWP / CWP-HP / CWP-RC von 25 bis 35
Vorderansicht
Größe
A
25 bis 35
1700
Seite 32
Rückseitenansicht
A1
A2
A3
200
650
650
1100
Für CWP / CWP-HP
1 Wassereintritt Verdampfer :
2" Innengewinde
2 Wasseraustritt Verdampfer :
2" Innengewinde
3 Wassereintritt Kondensator :
2" Innengewinde
4 Wasseraustritt Kondensator :
2" Innengewinde
Für CWP-RC
1 Wassereintritt Verdampfer :
2" Innengewinde
2 Wasseraustritt Verdampfer :
2" Innengewinde
3 Anschluss Heißgasleitung :
1"5/8
4 Anschluss Flüssigkeitsleitung :
1"1/8
B
B1
B2
B3
110
518
145
Seitenansicht
B4
B5
B6
206
1288
206
850
C
C1
924
