10 Installation und
DE
elektrischer Anschluss
10.1

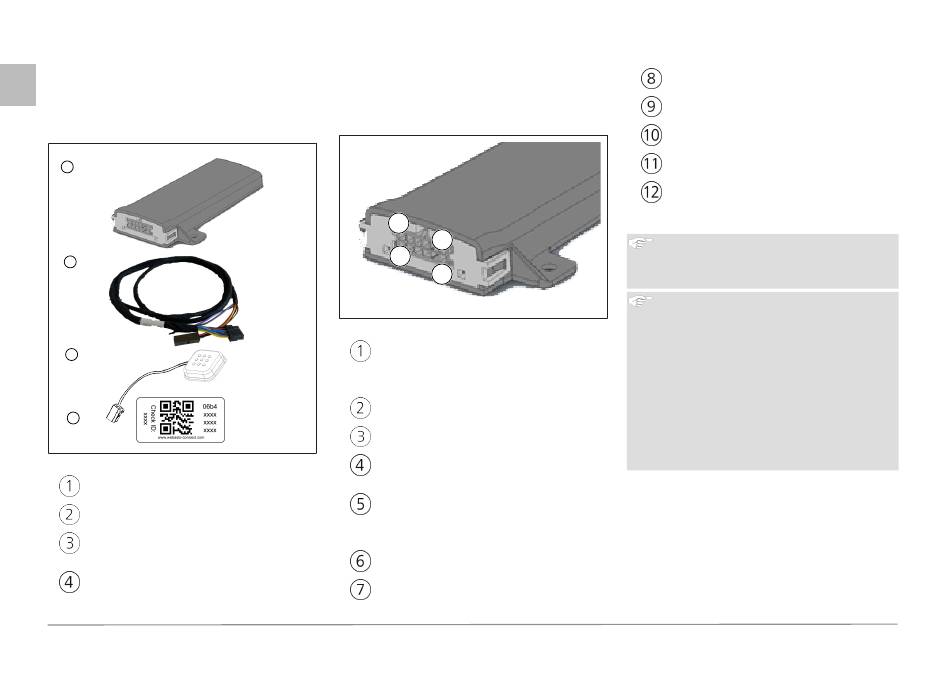

Lieferumfang

1
2
3
4
Abb. 2
ThermoConnect TCon2
Kabelbaum
Taster (mit Beleuchtung und Tempe-
ratursensor)
QR-Code-Aufkleber (2x)
Nicht abgebildet:
6
– Klettaufkleber (2x)
– Bedienungs- und Einbauanweisung
10.2 Anschlüsse
12
7
6
1
Abb. 3
Schwarz - Schaltausgang (0,5 A, Pe-
gel wie Versorgungsspannung bei
Steuerung)
Braun - Masse
Nicht belegt
WHE000016A
Blau - Taster mit integriertem Tem-
peratursensor
Grau - Schalteingang 1 (+0 V...
+32 V, min. Impedanz 10 kΩ, hoher
Pegel > 5 V, niedriger Pegel < 0,5 V)
Nicht belegt
Rot - Versorgungsspannung (+9 V...
+32 V)
Braun - Taster, Masse
Grün - Taster, LED Beleuchtung
Grau - Taster, Schaltkontakt
Gelb - W-BUS
Nicht belegt
10.3

Einbauposition

HINWEIS
Das Gerät nicht im Graubereich, wie in
Abb. 4 dargestellt, installieren.
HINWEIS
WHE000018A
Die Fahrzeuge mit spezieller Vergla-
sung, wie zum Beispiel Frontscheiben-
heizung oder auch Sonnenschutzver-
glasung können den Empfang des
ThermoConnect TCon2 beeinflussen.
Bei Fahrzeugen mit solch einer Ausstat-
tung wird empfohlen das Thermo-
Connect TCon2 seitlich an der Instru-
mententafel zu installieren.
