Aufbau KNX T-AP

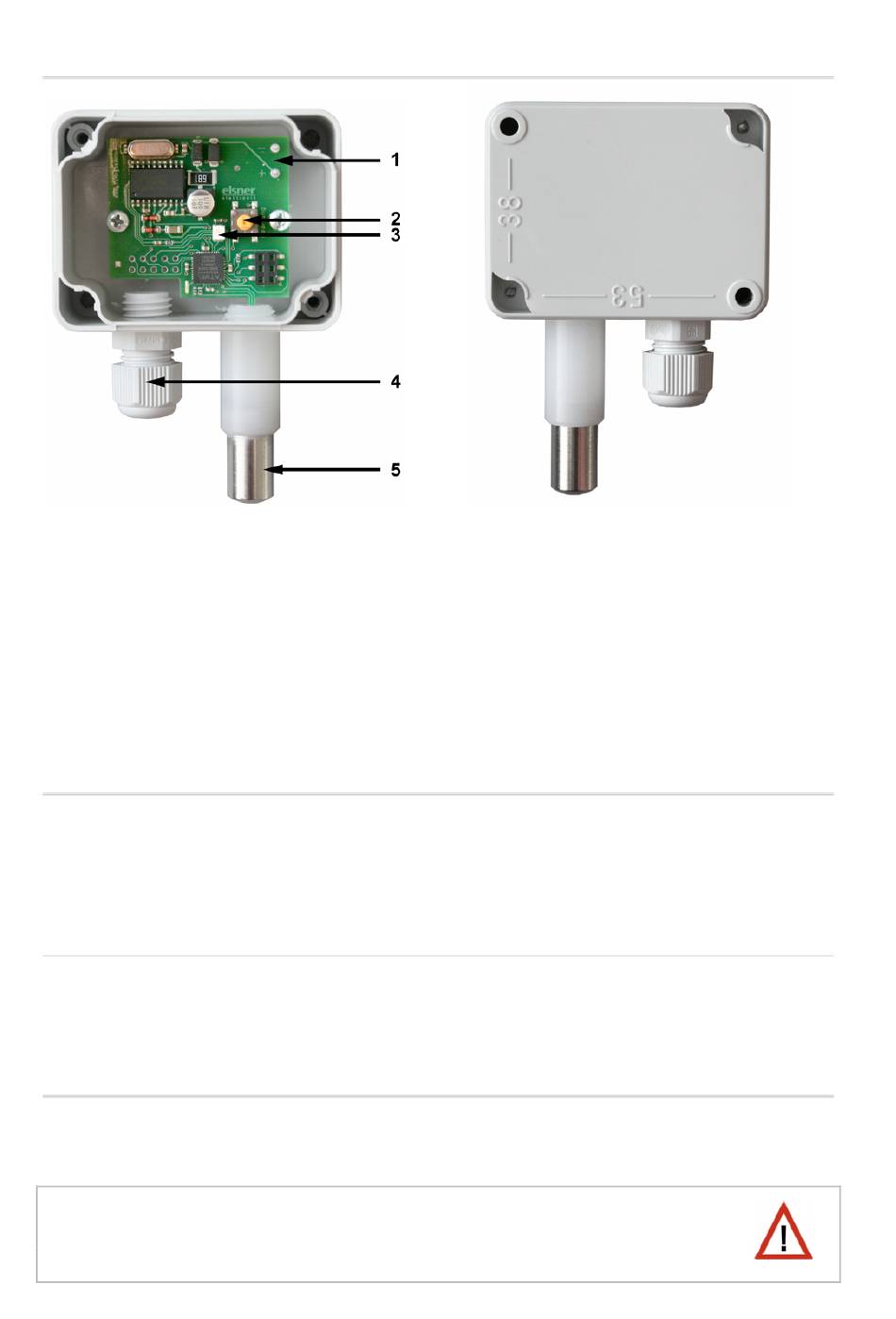

Abb. 1: Geöffnetes Gehäuse, Platine
1
Steckplatz für KNX-Klemme +/-
2
Programmier-Taster zum Einlernen des Geräts
3
Programmier-LED
4
Kabelzuführung mit Verschraubung
5
Temperatursensorspitze
Anschluss des Temperatursensors
Entfernen Sie die angeschraubte Abdeckung. Führen Sie das Kabel für den KNX-Busan-
schluss durch die Kabelzuführung an der Unterseite des Gehäuses und schließen Sie
Bus +/- an die dafür vorgesehenen Klemmen an. Schrauben Sie die Abdeckung auf.
Hinweise zur Installation
Öffnen Sie den Temperatursensor nicht, wenn Wasser (Regen) eindringen kann: Schon
wenige Tropfen könnten die Elektronik beschädigen.
Wartung
Der Temperatursensor sollte regelmäßig auf Verschmutzung überprüft und bei Bedarf
gereinigt werden.
Zur Wartung und Reinigung sollte der Temperatursensor sicher-
heitshalber immer vom Busstrom getrennt werden (z. B. Sicherung
ausschalten/entfernen).
4
Temperatursensor KNX T-AP • Stand 29.07.2008 • Technische Änderungen vorbehalten. Irrtümer vorbehalten.
