Aufbau
6. Postition für die Halterungen nach Zeichnung (Seite 5) auf
der Grundplatte (1) markieren.

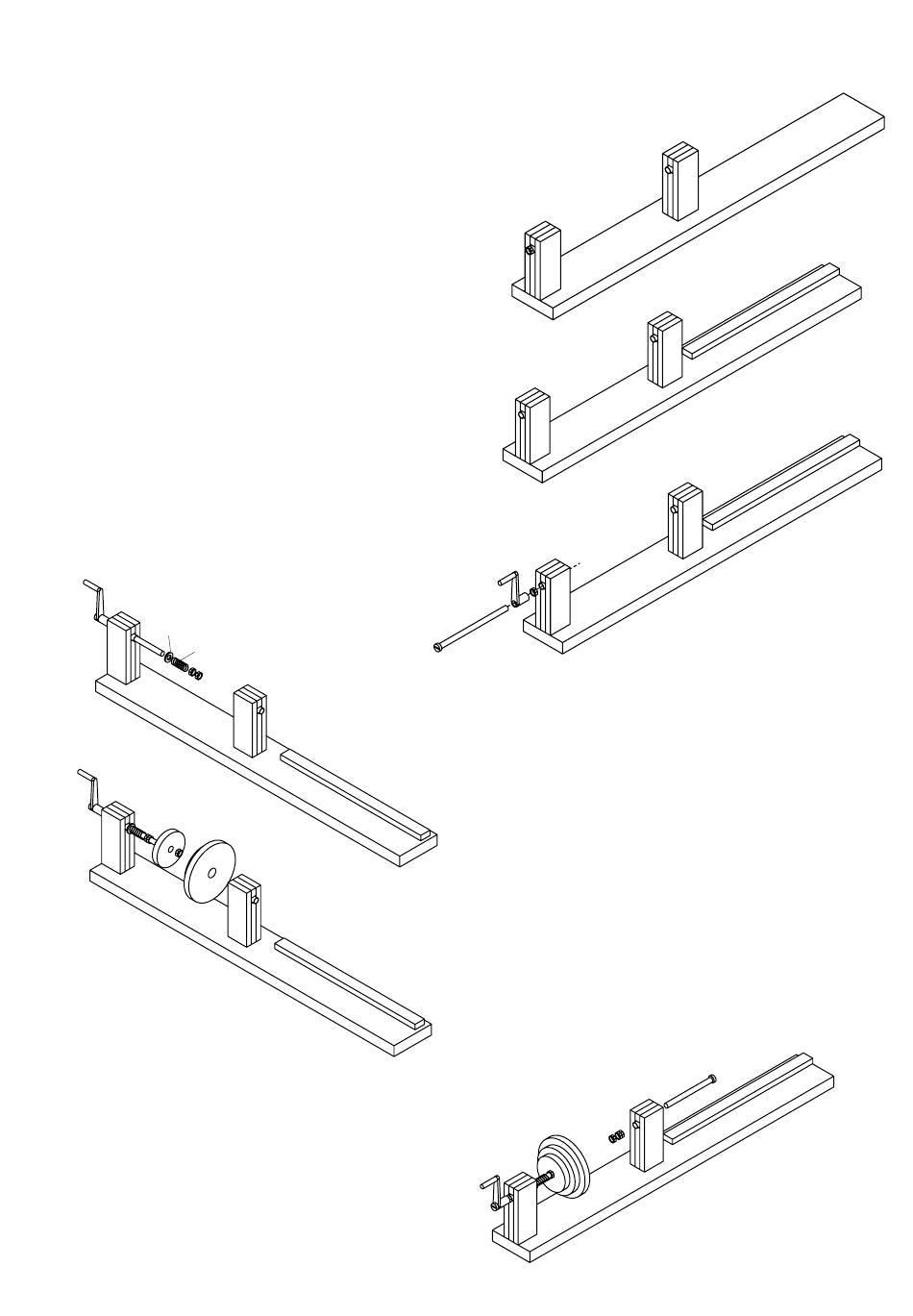

Die beiden Halterungen wie in Abb.6 gezeigt auf die Grund-
platte aufleimen. Leim gut trocknen lassen.
7. Eine Holzleiste (3), (150mm) nach Zeichnung (Seite 5) auf die
Grundplatte aufleimen. (s. Abb.7)
8. Die Handkurbel (9) auf die Zylinderkopfschraube (7)
aufstecken (s. Abb.8) und mit einer Mutter (8) auf der
Schraube befestigen.
Die Schraube mit der Kurbel durch die Messinghülse
der Halterung stecken.
(siehe Abb.8)
(11)
(10)
11. Die Zylinderkopfschraube (6) von hinten durch die Mes-
singhülse (5) der freien Halterung stecken und von vorne 3
Muttern (8) aufschrauben. (siehe Abb. 11)
D111460#1
BAUANLEITUNG
Abb. 9
Abb. 10
Abb. 6
Abb. 7
Abb. 8
(9)
(7)
9. Auf die Zylinderkopfschraube (7) eine Unterlegschei-
be (11) aufstecken.
Von der Druckfeder (10) ein ca. 20mm langes Stück
mit dem Seitenschneider abtrennen und auf die
Zylinderkopfschraube aufstecken.
2 Muttern (8) locker auf die Schraube aufschrauben.
(siehe Abb.9), dass noch 8mm Gewinde übersehen.
10. Eine Holzscheibe ø 30mm auf die Zylinderkopf-
schraube (7) aufstecken und mit einer Mutter (8)
befestigen. Sollte die Holzscheibe nicht fest sein, die
beiden Muttern auf der Rückseite gegen die Holz-
scheibe drehen und kontern. Wenn die Feder spiel
hat kann man es vernachlässigen.
Abb. 11
3
