Indikatorer På Skärmen - Powerfix Profi PEK 2.3 A1 Bedienungsanleitung Und Serviceinformationen

PowerFix PEK 2.3 A1

Anslut endoskopkamerans Video-Out-uttag [9] till visningsenheten med en
lämplig anslutningskabel. Följ visningsenhetens dokumentation för att ställa
in denna på korrekt sätt.

Slå på endoskopkameran med strömbrytaren [3]. Bilden visas nu samtidigt
på endoskopkamerans bildskärm och på den andra visningsenheten.
Lägg märke till att knapparna visning / vrida bilden [4] och
inställning av skärmens ljusstyrka [7] endast påverkar visningen
på
visningsenheten som används, t.ex. en TV, är dessa knappar
inte relevanta.

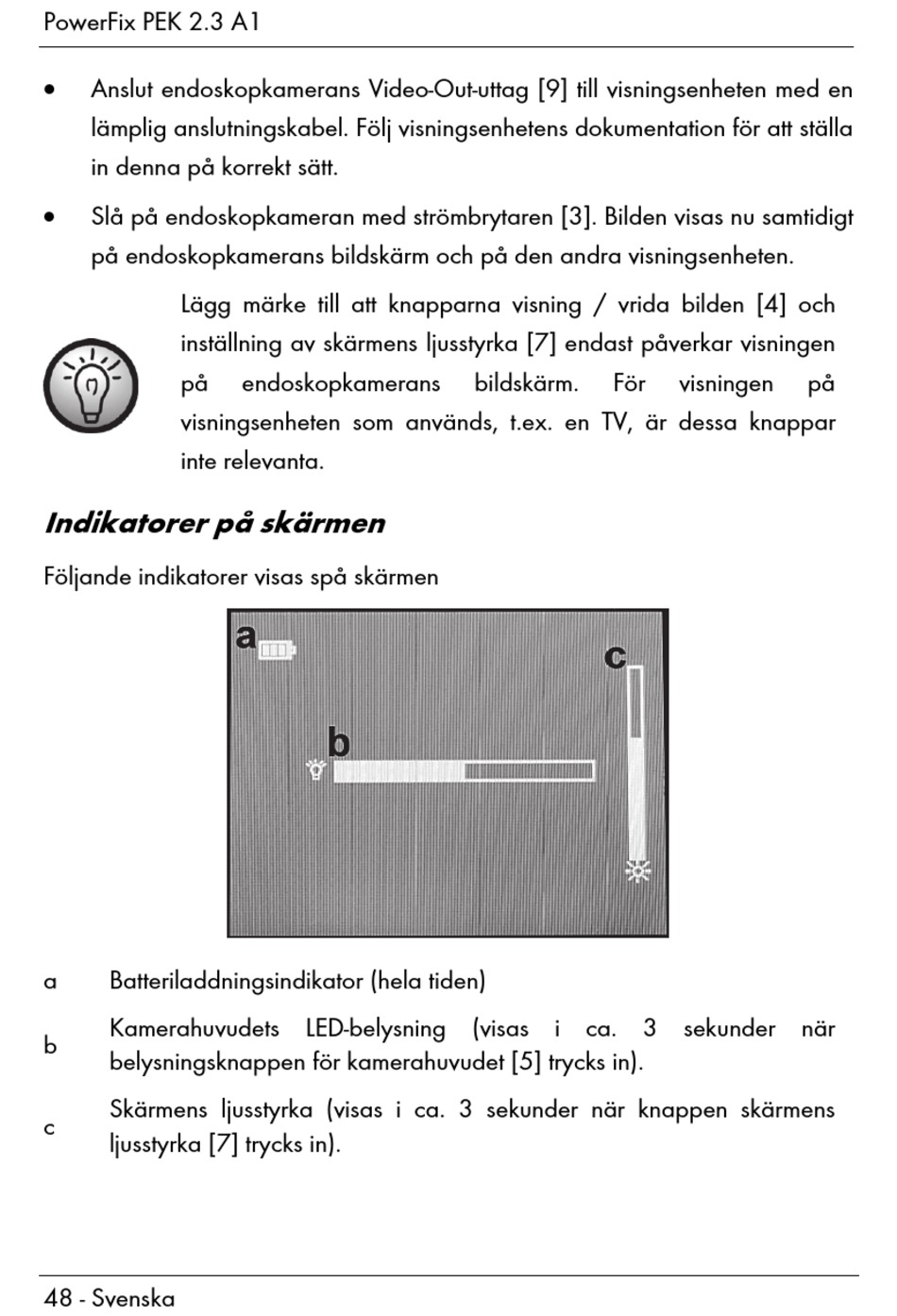

Indikatorer på skärmen
Följande indikatorer visas spå skärmen
a Batteriladdningsindikator (hela tiden)
Kamerahuvudets LED-belysning (visas i ca. 3 sekunder när
b
belysningsknappen för kamerahuvudet [5] trycks in).
Skärmens ljusstyrka (visas i ca. 3 sekunder när knappen skärmens
c
ljusstyrka [7] trycks in).
48 - Svenska
endoskopkamerans bildskärm. För visningen på
