Installation
1

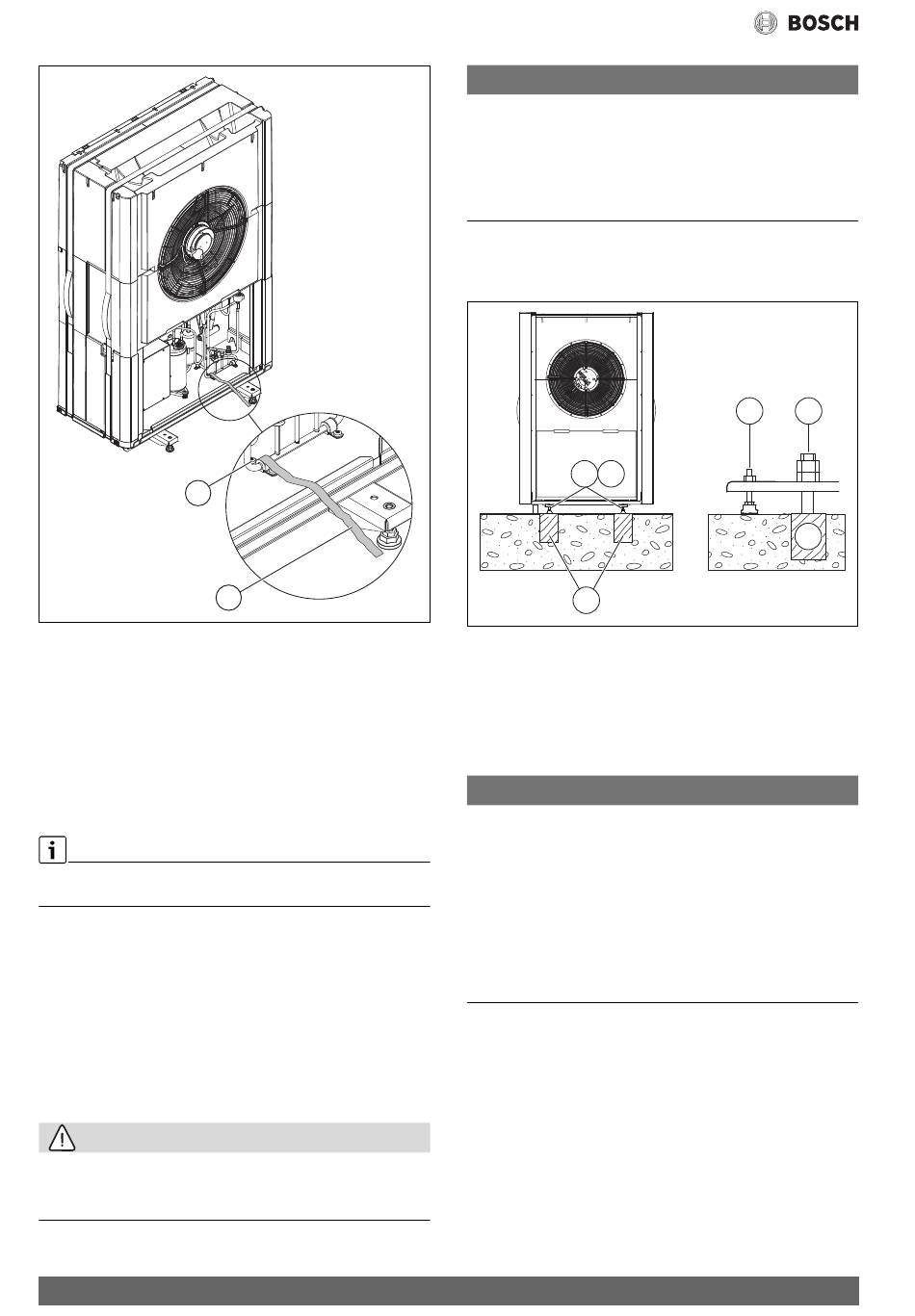

Bild 12 Transportsicherung
[1] Transportsicherung
[2] Rote Markierung
5.2

Auspacken

▶ Verpackung entsprechend der Anleitung auf der Verpackung entfer-
nen.
▶ Beiliegendes Zubehör entnehmen.
▶ Lieferumfang auf Vollständigkeit prüfen.
5.3

Checkliste

Jede Installation ist individuell verschieden. Die Checkliste unten gibt
eine allgemeine Beschreibung des Installationsablaufs.
1. Wärmepumpe auf einer festen Fläche montieren und verankern.
2. Kondensatrohr der Wärmepumpe und evtl. Rohrbegleitheizung mon-
tieren.
3. Wärmepumpe an die Inneneinheit anschließen.
4. CAN-BUS-Leitung an Wärmepumpe und Inneneinheit anschließen.
5. Spannungsversorgung der Wärmepumpe anschließen.
6. Seitenbleche und Deckel der Wärmepumpe montieren.
5.4

Montage

5.4.1 Montage der Wärmepumpe
VORSICHT:
Einklemm- oder Verletzungsgefahr!
Die Wärmepumpe kann kippen, wenn sie nicht richtig verankert wird.
▶ Wärmepumpe auf dem Boden verankern.
10
2
HINWEIS:
Montageprobleme/Betriebsstörungen bei Aufstellung auf geneig-
ter Fläche!
Die Montage der Seitenbleche und des Deckels wird erschwert.
Der Kondensatablauf und die Funktionsweise werden beeinträchtigt.
▶ Sicherstellen, dass die Neigung der Wärmepumpe in Quer- und
Längsrichtung nicht mehr als 1% beträgt.
▶ Die Wärmepumpe auf dem Untergrund mit entsprechend geeigneten
Schrauben anschrauben.
▶ Wärmepumpe mithilfe der Stellfüße in Waage ausrichten.
1 2
3
Bild 13 Befestigen der Wärmepumpe
[1] Stellfüße
[2] 4 Stück M10 X 120 mm (nicht Bestandteil des Lieferumfangs)
[3] Tragfähiger, ebener Untergrund, z. B. Betonfundamente
5.5

Anschluss

5.5.1 Rohranschlüsse allgemein
HINWEIS:
Anlagenschäden durch Rückstände in den Rohrleitungen!
Feststoffe, Metall-/Kunststoffspäne, Hanf- und Gewindebandreste und
ähnliche Materialien können sich in Pumpen, Ventilen und Wärmetau-
schern festsetzen.
▶ Eindringen von Fremdkörpern in das Rohrsystem vermeiden.
▶ Rohrkomponenten und -verbindungen nicht direkt auf dem Boden
ablegen.
▶ Beim Entgraten dafür sorgen, dass keine Späne im Rohr verbleiben.
▶ Vor dem Anschluss von Wärmepumpe und Inneneinheit das Rohrlei-
tungssystem durchspülen, um Fremdkörper daraus zu entfernen.
Compress 7000i AW – 6720890581 2018/12
1 2
3
