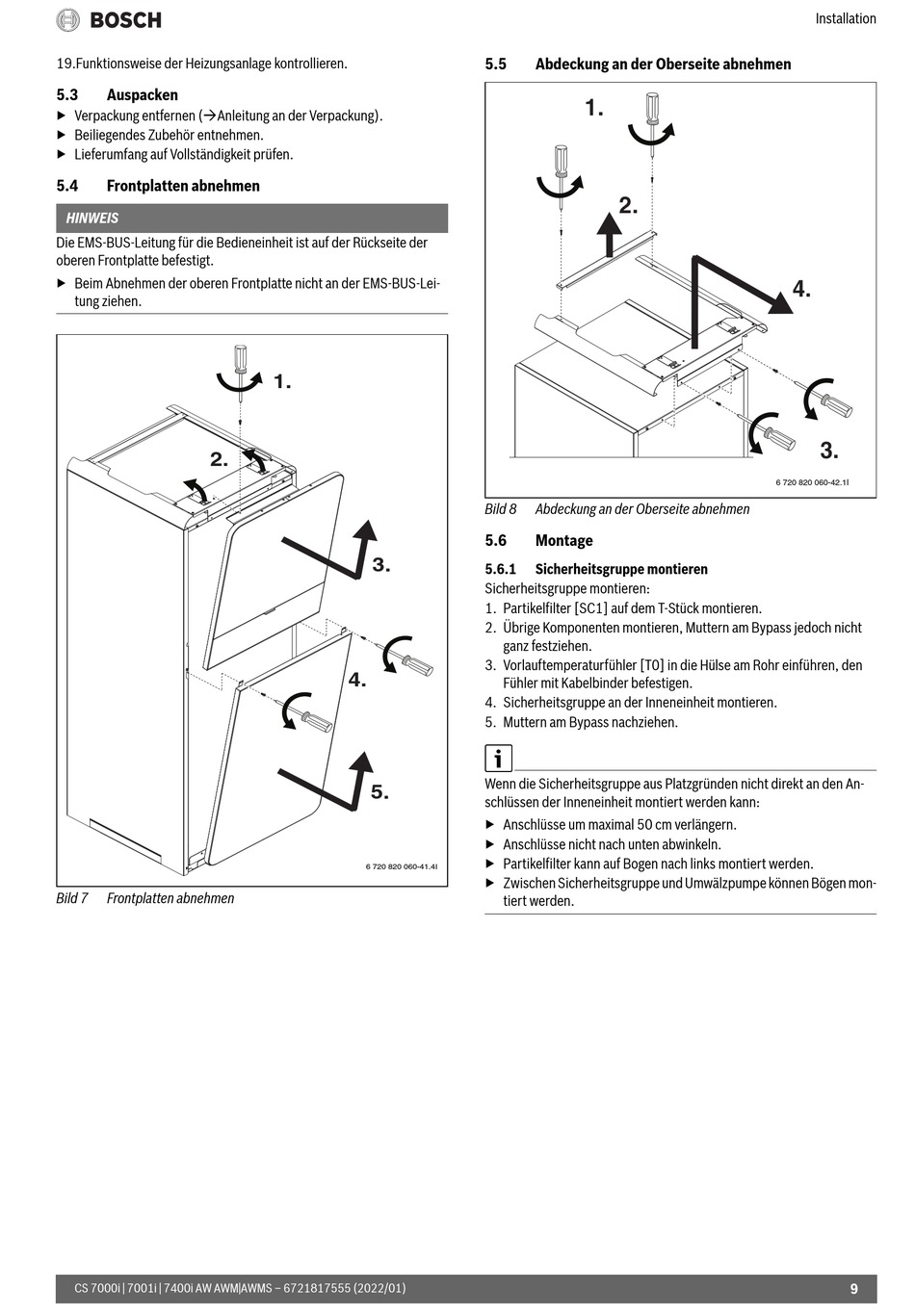

19.Funktionsweise der Heizungsanlage kontrollieren.
5.3
Auspacken
▶ Verpackung entfernen (Anleitung an der Verpackung).
▶ Beiliegendes Zubehör entnehmen.
▶ Lieferumfang auf Vollständigkeit prüfen.
5.4
Frontplatten abnehmen
HINWEIS
Die EMS-BUS-Leitung für die Bedieneinheit ist auf der Rückseite der
oberen Frontplatte befestigt.
▶ Beim Abnehmen der oberen Frontplatte nicht an der EMS-BUS-Lei-
tung ziehen.
2.
Bild 7
Frontplatten abnehmen
CS 7000i | 7001i | 7400i AW AWM|AWMS – 6721817555 (2022/01)
1.
3.
4.
5.
6 720 820 060-41.4I
5.5
Abdeckung an der Oberseite abnehmen
1.
2.
Bild 8
Abdeckung an der Oberseite abnehmen
5.6
Montage
5.6.1
Sicherheitsgruppe montieren
Sicherheitsgruppe montieren:
1. Partikelfilter [SC1] auf dem T-Stück montieren.
2. Übrige Komponenten montieren, Muttern am Bypass jedoch nicht
ganz festziehen.
3. Vorlauftemperaturfühler [T0] in die Hülse am Rohr einführen, den
Fühler mit Kabelbinder befestigen.
4. Sicherheitsgruppe an der Inneneinheit montieren.
5. Muttern am Bypass nachziehen.
Wenn die Sicherheitsgruppe aus Platzgründen nicht direkt an den An-
schlüssen der Inneneinheit montiert werden kann:
▶ Anschlüsse um maximal 50 cm verlängern.
▶ Anschlüsse nicht nach unten abwinkeln.
▶ Partikelfilter kann auf Bogen nach links montiert werden.
▶ Zwischen Sicherheitsgruppe und Umwälzpumpe können Bögen mon-
tiert werden.
Installation
4.
3.
6 720 820 060-42.1I
9
