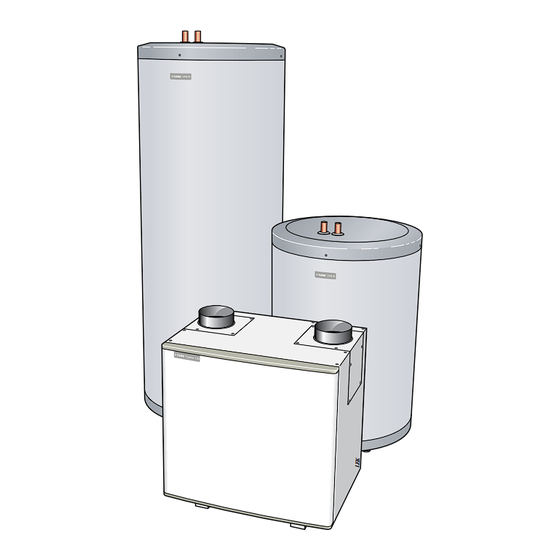

- Seite 1 MOS DE 1217-5 MONTAGE- UND BEDIENUNGSANLEITUNG FIGHTER 120 NIBE FIGHTER 120 031139...
-
Seite 3: Inhaltsverzeichnis
Brauchwassereinstellungen _____________________ 15 Luftvolumenstrom anpassen ____________________ 16 Ventilatorkennliniendiagramm __________________ 16 Sonstiges Steuerung Navigation ___________________________________ 17 Technische Daten Position der Komponenten _____________________ 24 Maße und Abstände ___________________________ 26 Schaltplan ___________________________________ 28 Beiliegende Komponenten _____________________ 29 Technische Daten _____________________________ 30 NIBE FIGHTER 120... -
Seite 4: Für Den Hausbesitzer
Für den Hausbesitzer Allgemeines NIBE dankt Ihnen für das Vertrauen, das Sie durch den Kauf der Wärmepumpe bewiesen haben. Gleichzeitig gratulieren wir Ihnen, dass Sie sich für FIGHTER 120 entschieden haben: ein Produkt mit hoher Qualität und langer Lebensdauer, entwickelt und hergestellt in Schweden. -
Seite 5: Funktionsprinzip
Für den Hausbesitzer Allgemeines Funktionsprinzip FIGHTER 120 ist eine zweiteilige Wärmepumpe, die ein Das Kältemittel wird daraufhin in einem Verdichter kom- Abluftmodul und einen Edelstahl-Brauchwasserspeicher primiert, wobei sich die Temperatur deutlich erhöht. umfasst. Die Wärmepumpe extrahiert Energie aus Das erwärmte Kältemittel wird zum Kondensator gelei- der Abluft. -
Seite 6: Systemprinzip
Abluftventilen geleitet. Temperatur ist bereits gesun- ken, da die Wärmepumpe die Energie aus der Raumluft entzogen hat. Warme Raumluft wird zu FIGHTER 120 geleitet. FIGHTER 120 versorgt das Außenluft wird in das Haus mit Brauchwasser. Gebäude gesogen. NIBE FIGHTER 120... -
Seite 7: Bedienkonsole
Display Wählrad Anzeigelampen Lampe Grün Orange Orange blinkend Rot blinkend Wärmepumpe – Verdichter in Enteisung aktiv Alarm ausgeschaltet Betrieb Wärmepumpe Periodische – Servicemenüs akti- – ausgeschaltet Brauchwasser- viert Temperaturerhöhung aktiviert* * Erfüllt die Anforderungen für den Legionellenschutz. NIBE FIGHTER 120... -
Seite 8: Fernbedienung
Fernbedienung eine rote Lampe. Informationen zum Alarmtyp entnehmen Sie dem Abschnitt ”Maßnahmen bei Betriebsstörungen – Alarme”. Unterbrechen Sie kurzzeitig die Stromversorgung für FIGHTER 120, um einen Alarm zurückzusetzen. Hinweis: Wiederholt auftretende Alarme deuten auf einen Fehler in der Installation hin. Wenden Sie sich an... -
Seite 9: Grundlegende Einstellungen
Grundlegende Einstellungen Brauchwasserbereitung Ventilation Je nachdem, wieviel Brauchwasser benötigt und Die Ventilatorgeschwindigkeit in FIGHTER 120 ist in drei wie es verwendet wird, stehen drei Komfortstufen voreingestellten Stufen wählbar. zur Auswahl. Dazu nutzen Sie das Menü ”EINST.” > Die Ventilatorgeschwindigkeit lässt sich per ”KOMFORT”. -
Seite 10: Wartungsroutinen
Filter und schütteln Sie ihn sauber. Vergewissern Sie zu öffnen, der sich möglichst nahe am Gerät befin- sich, dass der Filter unbeschädigt ist. Bestellen Sie det. andernfalls einen neuen NIBE-Originalfilter. Wenn dies nicht ausreicht, kann die Die erneute Montage geschieht in umgekehrter ■... -
Seite 11: Fehlersuche
Hintergrundbeleuchtung des Displays. Ausgegebene Alarme lassen sich zurücksetzen, in- Gleichzeitig werden wechselweise Betriebsstatus und dem FIGHTER 120 per Betriebsschalter kurzzeitig von aktueller Alarm angezeigt. der Stromversorgung getrennt wird. Dadurch wird der In der folgenden Tabelle werden die möglichen Alarm deaktiviert. -
Seite 12: Für Den Installateur Installation
Da FIGHTER 120 Frischwasser zirkuliert und er- wärmt, können Reinigungszyklus und Lebensdauer der Komponenten (Kondensator, Ventile und Umwälzpumpe) durch Kalk und andere Mineralien be- einflusst werden. Wenn FIGHTER 120 in einer Region mit besonders kalkhaltigem Wasser installiert wird, muss ein Entkalker im System genutzt werden. Hinweis: Der Betriebsschalter (8) der Wärmepumpe darf erst in die... -
Seite 13: Rohrinstallation
T-Kupplung. 15 m. Bringen Sie gerade Kupplungen (22/15 mm) an den ■ Das Druckgefäß im Modell FIGHTER 120 ist für maxi- Anschlüssen 74 und 75 gemäß Abbildung an. ■ mal 9,0 bar (0,9 MPa) ausgelegt. Verbinden Sie die Vorlaufleitung mit Position 71 ■... -
Seite 14: Brauchwasserspeicher Befüllen
Eine fehlerhafte Ventilationsinstallation kann nicht nur Brauchwasserspeichers vorsichtig gelöst werden. die Wirtschaftlichkeit der Wärmepumpe herabsetzen, sondern auch Schäden am Haus zur Folge haben. Hinweis: Der Betrieb einer Abluftanlage mit einer Feuerstätte bedarf der Abstimmung mit Ihrem Bezirksschornsteinfeger NIBE FIGHTER 120... -
Seite 15: Elektrischer Anschluss
Die beiliegende Umwälzpumpe wird in der Nähe des Bereiters so niedrig wie möglich montiert. Die Pumpe wird über die beiliegende Anschlussdose (105) ver- bunden, die in FIGHTER 120 angeschlossen ist. Die Anschlussdose ist in unmittelbarer Nähe von FIGHTER 120 anzubringen. Der Anschluss erfolgt gemäß den Farbkennzeichnungen für die Leiter im jeweiligen Kabel. -
Seite 16: Inbetriebnahme Und Einstellung
Wenn ”T VORL” unter 50°C liegt, muss das Einstellventil (81) stärker gedrosselt werden. Schließen Sie das Ventil um jeweils eine 1/8 Drehung, warten Sie 5 min und lesen Sie die Menüs wie oben beschrieben ab. Wiederholen Sie den Vorgang, bis alle Bedingungen erfüllt sind. NIBE FIGHTER 120... -
Seite 17: Servicemenüs
Brauchwasserfühler (87) gesteuert. Die Abschalttemperatur wird im Menü ”EINST. SPAR” festgelegt. Werkseitige Voreinstellung: 53°C. Die Einschalttemperatur wird unter ”EINST.” > ”WÄRMEP.” > ”T DIFF” angegeben, wobei die Einschalttemperatur ”EINST. SPAR” - ”T DIFF” ent- spricht. Werkseitige Voreinstellung: 4°C. NIBE FIGHTER 120... -
Seite 18: Luftvolumenstrom Anpassen
Wärmepumpe nicht unterschritten (75 m /h). Die verstärkte Ventilation (”HOCH”) wird je nach ■ Wunsch eingestellt. Beachten Sie, das hohe Ven tilatorgeschwindigkeiten den Geräuschpegel im Ventilationssystem erhöhen. Ventilatorkennliniendiagramm Das folgende Diagramm zeigt die verfügbaren Luftvolumenströme an. 100% 100% Flöde Fläktkapacitet F120 NIBE FIGHTER 120... -
Seite 19: Sonstiges Steuerung
Wechseln Sie zum Menü EINST. und halten Sie das Wählrad für die Dauer von 5 s gedrückt. Die MENÜ AUF O Servicemenüs sind damit aktiviert. Die Servicemenüs werden nach einer Inaktivitätszeit von 10 min automatisch oder durch Wiederholen des Aktivierungsvorgangs manuell deaktiviert. NIBE FIGHTER 120... - Seite 20 NEUSTART 1-30 min 12 min MENÜ AUF O ENTEIS ¢ MENÜ AUF O ZEIT 10-60 min 30 min VENT. NIEDRIG/MITTEL/HOCH MITTEL MENÜ AUF O LEGIO ¢ MENÜ AUF O LEG.INT. AUS/1-30 Tage 7 Tage MENÜ AUF O NIBE FIGHTER 120...
- Seite 21 Die Enteisung beginnt bei einer zu niedrigen Verdampfungstemperatur. Der Verdichter wird angehalten und der Luftvolumenstrom kann den Verdampfer erwärmen, bis die Enteisungszeit (ENTEIS.ZEIT) abgelaufen ist und die Verdampfungstemperatur über 7°C liegt. Enteisungszeit. Ventilatorgeschwindigkeit während der Enteisung. Hier legen Sie fest, wie oft eine periodische Brauchwasser-Temperaturerhöhung (Legionellenschutz) aktiviert werden soll. NIBE FIGHTER 120...
- Seite 22 MENÜ AUF O ALARM ¢ MENÜ AUF O ALARM – – ALARMLOG ¢ MENÜ AUF O AL1:0 – – AL2:5 – – AL3:5 – – AL4:5 – – AL5:5 – – MENÜ AUF O MENÜ AUF O NIBE FIGHTER 120...
- Seite 23 Maximal zulässige Vorlauftemperatur. Intervall für Wechsel bzw. Reinigung des Filters. Sucht nach der zugehörigen Fernbedienung. Siehe Abschnitt „Inbetriebnahme und Einstellung – Fernbedienung anmelden“. Zeigt den aktuellen Alarm an. Das Alarmprotokoll enthält die fünf letzten Alarme. Kein Alarm NIBE FIGHTER 120...
- Seite 24 PUMPEN V. 0-100% VENT V. 0-100% MENÜ AUF O LAUFZEIT ¢ MENÜ AUF O – – KOMP. – – PUMPE – – MENÜ AUF O FILTER ¢ MENÜ AUF O F. ZEIT – – MENÜ AUF O NIBE FIGHTER 120...
- Seite 25 Die MANUELL-Menüs werden nach einer Inaktivitätszeit von 10 min deaktiviert. Aktiviert den manuellen Betrieb. Manuelle Verdichtersteuerung. Manuelle Ventilatorsteuerung. Manuelle Umwälzpumpensteuerung. Pumpengeschwindigkeit. Ventilatorgeschwindigkeit. Gesamtbetriebszeit der Wärmepumpe. Gesamtbetriebszeit des Verdichters. Gesamtbetriebszeit der Umwälzpumpe. Verbleibende Zeit bis zum nächsten Wechsel bzw. zur nächsten Reinigung des Filters. NIBE FIGHTER 120...
-
Seite 26: Technische Daten
Sonstiges Technische Daten Position der Komponenten NIBE FIGHTER 120... -
Seite 27: Luftfilter
Transformator, Umwälzpumpe Kondensator 104 Entlüftung Verdampfer 105 Anschlussdose Luftfilter Trockenfilter Anschluss, Rücklauf, blau (Ø 15 mm) Anschluss, Vorlauf, weiß (Ø 15 mm) Anschluss, Kaltwasser, blau (Ø 28 mm) Anschluss, Brauchwasser, rot (Ø 22 mm) 75 74 75 74 NIBE FIGHTER 120... -
Seite 28: Maße Und Abstände
Sonstiges Technische Daten Maße und Abstände Abluftmodul Ø18 Ø15 Bemaßungsprinzip Klemmring NIBE FIGHTER 120... - Seite 29 Sonstiges Technische Daten Speicher, 150 l Speicher, 300 l Ø596 Ø596 NIBE FIGHTER 120...
-
Seite 30: Schaltplan
Sonstiges Technische Daten Schaltplan NIBE FIGHTER 120... -
Seite 31: Beiliegende Komponenten
2 st Förminskningshylsor 22/15 t Klaffbackventil T-Kupplung 28/22/22 1 St. Reduzierhülse Conex 22/15 2 St. Umwälzpumpe 1 st Art.nr. 424 714 Art.nr. 024 296 Art nr 624 876 Schlauch Schlauchklemme Art. nr. 034 020 Art. nr. 024 217 NIBE FIGHTER 120... -
Seite 32: Technische Daten
22 mm* Brauchwasservolumina: Komfortmodus SPAR NORMAL HOCH SPAR NORMAL HOCH Volumen 40°C Brauchwasser** > 90 l 180 l 200 l > 90 l 385 l 425 l * Klemmringkupplung für 15-mm-Kupferrohr enthalten. ** Bei einer Kaltwasser-Eingangstemperatur von 10°C. NIBE FIGHTER 120... - Seite 33 NIBE FIGHTER 120...
- Seite 34 NIBE FIGHTER 120...
