5.7.2 Elemente auf der RS-485-Seite des Moduls

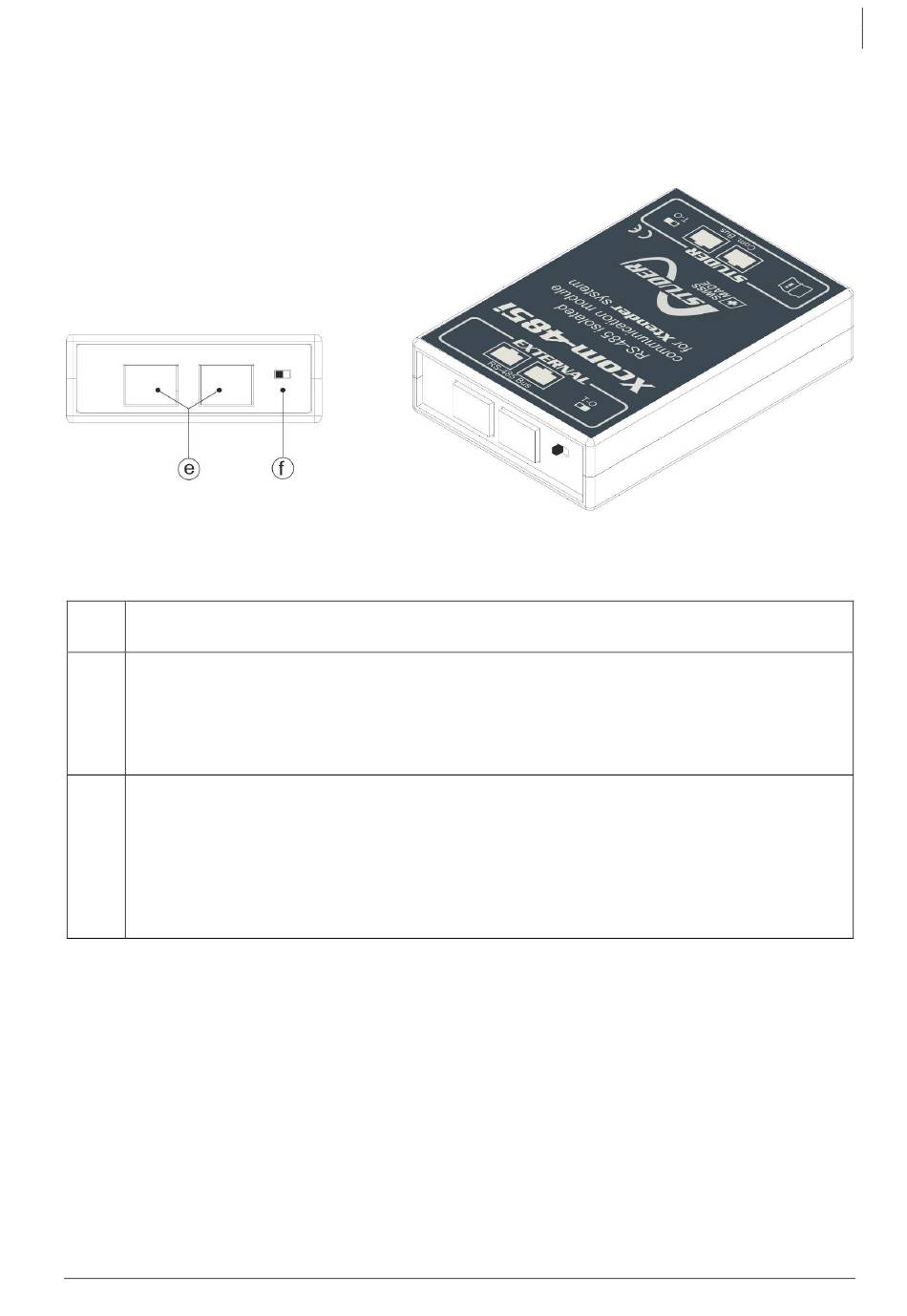

Abbildung 4: Rückansicht und isometrische Ansicht des Xcom-485i
Elem Beschreibung
ent
RJ-45-Anschlüsse für ein externes Zweidraht-Netzwerk RS-485
(e)
Mit diesen Anschlüssen kann das Xcom-485i an ein Dritthersteller-System (SCADA, SPS usw.)
mit RS-485 angeschlossen werden.
Schließen Sie keine Geräte an, die für eine normale Ethernet-Verbindung konfiguriert sind.
Schalter für RS-485-Terminierung
(f)
Dieser Schalter aktiviert oder deaktiviert die Terminierung des Kommunikationsbusses. Die
Terminierung ist standardmäßig aktiviert. In Abbildung 4 ist die Terminierung aktiviert (T).
Legen Sie den Schalter korrekt um: wenn nur ein Kabel an Port E angeschlossen ist, stellen
Sie den Schalter auf T (Abschluss aktiv). Wenn zwei Kabel an Port E angeschlossen sind
(Xcom-485i an zwei andere Geräte angeschlossen), muss der Schalter auf Position O
(offen) stehen.
