5.5
A
NSCHLUSS AN DEN
Der Studer-Bus wird zu den übrigen XT/VT/VS Studer-Komponenten durchgeschleift und über den
Kommunikationsstecker mit Spannung versorgt, sobald das vorderste Gerät seine Betriebsspannung
erhält. Das Xcom-485i-Modul sollte nicht zwischen zwei Geräten, die von der Batterie gespeist
werden, installiert werden. Verbinden Sie das Xcom-485i Modul mit dem mitgelieferten Kabel (2 m).
Dieses Kabel sollte nicht verlängert werden.
Schließen Sie das Xcom-485i nicht zwischen zwei Geräten an, die mit der Batterie
verbunden sind. Verbinden Sie das Modul nicht mit einem Gerät, das nicht mit der Batterie
verbunden ist (RCC oder anderes Xcom).
Der Terminierungsschalter des Kommunikationsbusses „Com. Bus" bleibt in Position T
(Abschluss aktiv), sofern nicht beide Stecker verwendet werden. Nur in diesem Fall muss
der Schalter in Position O (offen) gebracht werden. Wenn nur einer der beiden
Steckverbinder verwendet wird, bleibt der Terminierungsschalter in Position T.
Eine falsche Einstellung der Anschlüsse kann den Betrieb des Systems stören oder die
Aktualisierung verhindern.
Standardmäßig ist bei Studer-Produkten die Terminierung auf Abschluss aktiv (Position T)
gesetzt.
5.6
A
NSCHLUSS VON
In den meisten Fällen muss der Installateur ein spezielles Kabel gemäß Kapitel 5.3 konfektionieren.
Dieses Kabel hat an einer Seite den Stecker für das Dritthersteller-Gerät (SCADA, SPS usw.) und auf
der anderen Seite einen RJ-45-Stecker.
Betriebsanleitung
K
OMMUNIKATIONSBUS

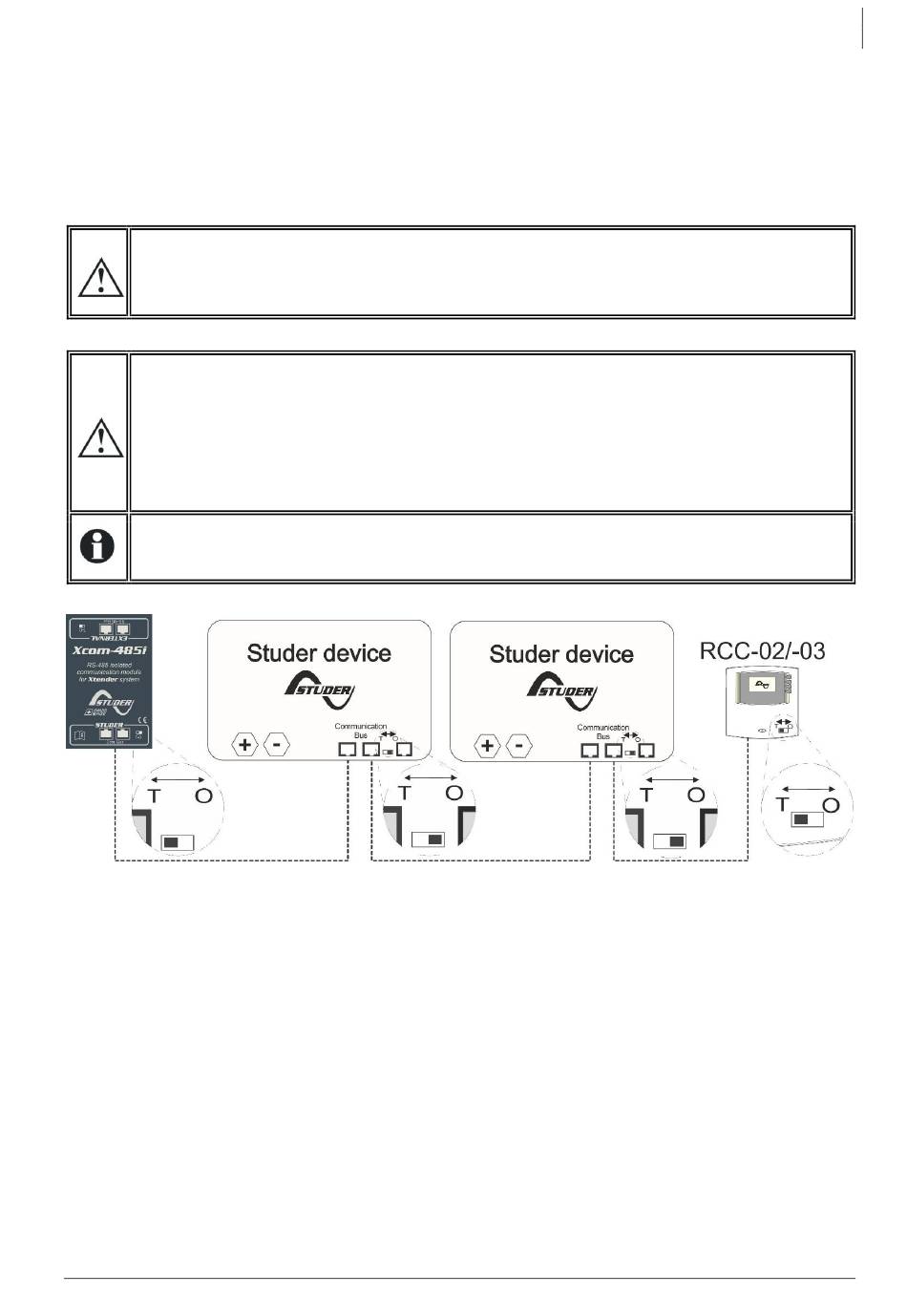

Abbildung 2: Anschlussschema für Xcom-485i
D
-G
RITTHERSTELLER
V.1.2.50
(S
-S
TUDER
EITE
ERÄTEN
Studer Innotec SA
Xcom-485i
)
11
