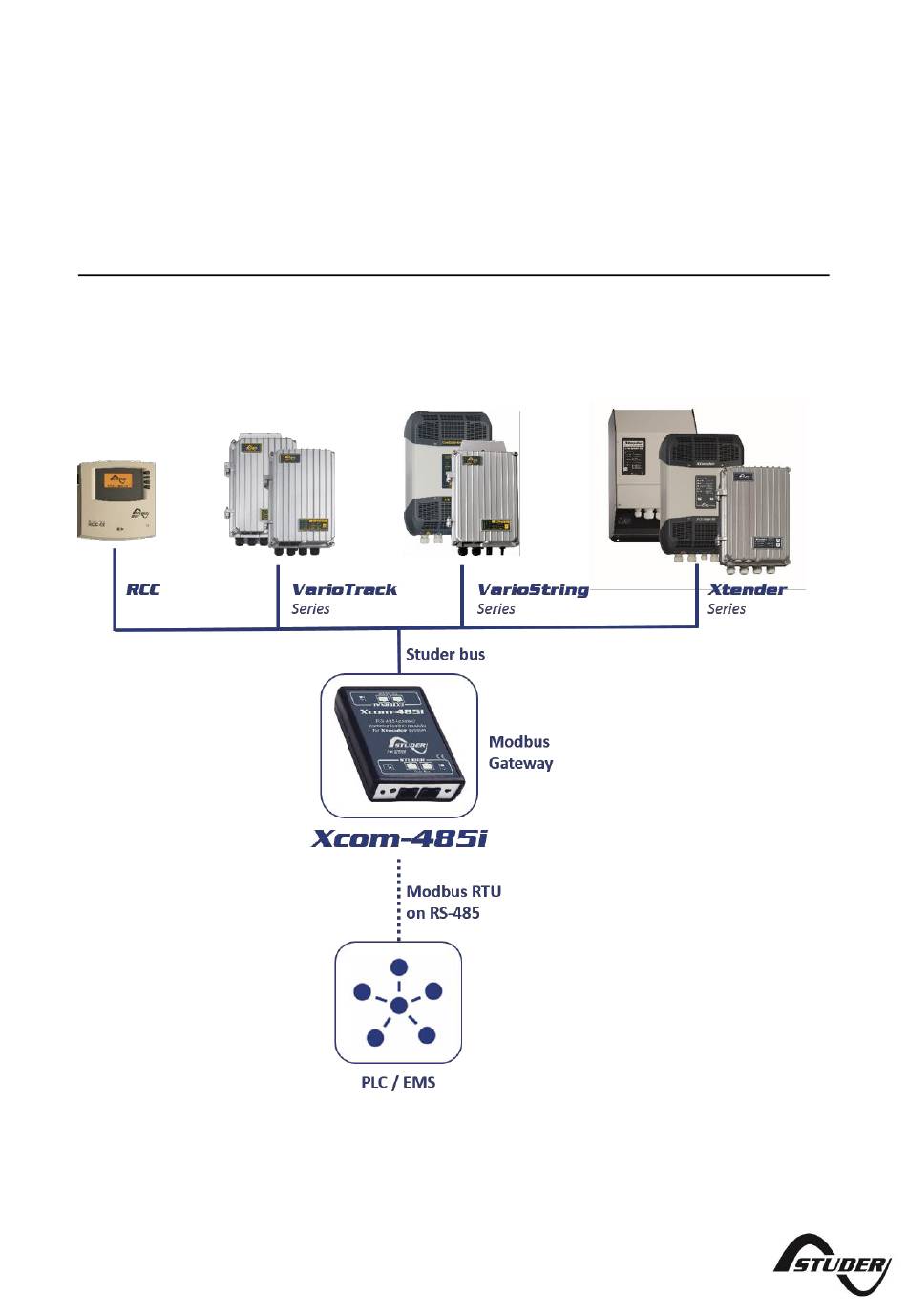

- Seite 1 Xcom-485i Eigenständiges RS-485 Kommunikationsmodul für Xtender- und Vario-Systeme Betriebsanleitung Studer Innotec SA 2019 – V1.0.0 4O9T...
-
Seite 2: Inhaltsverzeichnis
FUNKTIONEN DES XCOM-485I ......................7 INSTALLATION DES XCOM-485I ...................... 7 Auswahl von Funktion und Anschlussbelegung ..............7 Kabel zwischen Xcom-485i und Dritthersteller-Gerät ............8 Auswahl der Steckerbelegung für RS-485-Busanschluss ............. 8 Montage........................... 9 Anschluss an den Kommunikationsbus (Studer-Seite) ............10 Anschluss von Dritthersteller-Geräten ................. -
Seite 3: Einleitung
(isoliert) her. Das Protokoll für RS-485 ist Modbus RTU (siehe unsere Website für weitere Informationen). ECHTLICHE INWEISE Der Einsatz von Studer Innotec SA Geräten liegt in jedem Fall in der Verantwortung des Kunden. Studer Innotec SA behält sich vor, ohne vorherige Ankündigung Änderungen am Produkt vorzunehmen. -
Seite 4: Haftungsausschluss
Patentverletzungen oder andere Rechte Dritter wegen des Einsatzes dieses Geräts. 1.3.3 Kompatibilität Studer Innotec SA garantiert die Kompatibilität der Software-Updates mit der Hardware für ein Jahr ab Kaufdatum. Nach Ablauf dieser Frist ist die Kompatibilität der Updates nicht mehr garantiert und es kann ein Hardware-Upgrade erforderlich sein. -
Seite 5: Eu-Konformitätserklärung
Studer Innotec SA Xcom-485i EU-KONFORMITÄTSERKLÄRUNG Das in dieser Anleitung beschriebene Kommunikationsmodul Xcom-485i erfüllt die Anforderungen der folgenden EU-Richtlinien und -Normen: Niederspannungsrichtlinie (LVD) 2014/35/EU - EN 62368-1:2014/AC:2015 Richtlinie zur elektromagnetischen Verträglichkeit (EMV) 2014/30/EU - EN 61000-6-1:2007 - EN 61000-6-2:2005/AC:2005 - EN 61000-6-4:2007/A1:2011... -
Seite 6: Für Die Installation Benötigtes Material
Xcom-485i Kreuzschlitzschraubendreher #1 (P1) benötigt. Da der Xcom-485i mit einem Fremdsystem (SCADA, SPS usw.) kommunizieren soll, wird ein spezielles Kabel mit dem richtigen Stecker und der richtigen Pinbelegung auf jeder Seite benötigt. Siehe Kapitel 5.2. Dieses Gerät darf nur für die in dieser Anleitung beschrieben Zwecke verwendet werden. -
Seite 7: Funktionen Des Xcom-485I
Durch das Xcom-485i-Modul kann ein Studer Xtender/Vario-System mit einem Fremdgerät (SCADA- System, SPS usw.) über Modbus RTU auf RS-485 interagieren. Die technische Spezifikation dieses Protokolls ist auf der Website von Studer verfügbar. Mit diesem Protokolls kann das Drittgerät Daten lesen und schreiben, Nachrichten empfangen und das Xtender/Vario-System vollständig steuern. - Seite 8 Seite mit Anschluss für das Gerät des Drittanbieters. Dieses Kabel wird entweder vom Hersteller geliefert oder muss vom Installateur konfektioniert werden. Das Xcom-485i-Paket enthält 2 Kabel mit RJ-45-Steckern an beiden Enden. Eines der beiden kann verwendet werden, um das richtige Kabel zu konfektionieren.
-
Seite 9: Montage
Studer Innotec SA Xcom-485i Steckbrückenblock ONTAGE Das Xcom-485i kann mit der mitgelieferten Montageplatte mit doppelseitigem Klebeband direkt auf einem beliebigen Untergrund mit glatter Oberfläche oder mit den Hutschienenclips (Teil des Xcom-485i Kommunikationssets) auf der DIN-Schiene montiert werden. Betriebsanleitung V.1.2.50... - Seite 10 Studer Innotec SA Xcom-485i V.1.2.50 Betriebsanleitung...
-
Seite 11: Anschluss An Den Kommunikationsbus (Studer-Seite)
Kommunikationsstecker mit Spannung versorgt, sobald das vorderste Gerät seine Betriebsspannung erhält. Das Xcom-485i-Modul sollte nicht zwischen zwei Geräten, die von der Batterie gespeist werden, installiert werden. Verbinden Sie das Xcom-485i Modul mit dem mitgelieferten Kabel (2 m). Dieses Kabel sollte nicht verlängert werden. -
Seite 12: Elemente Auf Der Studer-Seite Des Moduls
Terminierung aktiviert. Legen Sie den Schalter in die richtige Rosition um: Wenn nur ein Kabel an Port C (Com-Bus) angeschlossen ist, muss der Schalter auf T (Abschluss aktiv) stehen. Wenn zwei Kabel an Port C angeschlossen sind (Xcom-485i an zwei andere Geräte angeschlossen), muss der Schalter auf Position O (offen) stehen. -
Seite 13: Elemente Auf Der Rs-485-Seite Des Moduls
Abbildung 4: Rückansicht und isometrische Ansicht des Xcom-485i Elem Beschreibung RJ-45-Anschlüsse für ein externes Zweidraht-Netzwerk RS-485 Mit diesen Anschlüssen kann das Xcom-485i an ein Dritthersteller-System (SCADA, SPS usw.) mit RS-485 angeschlossen werden. Schließen Sie keine Geräte an, die für eine normale Ethernet-Verbindung konfiguriert sind. Schalter für RS-485-Terminierung Dieser Schalter aktiviert oder deaktiviert die Terminierung des Kommunikationsbusses. -
Seite 14: Softwareupdates
Studer Innotec SA Xcom-485i SOFTWAREUPDATES Falls ein Softwareupgrade des Systems über die RCC-Einheit erforderlich ist, erfolgt das Upgrade des Xcom-485i automatisch. Die Softwareupdates sind über den Download-Bereich der Website www.studer-innotec.com/en/downloads/ verfügbar. PDATEVORGANG Schalten Sie alle Wechselrichtereinheiten aus, bevor Sie das Update durchführen. Der Update Prozess stoppt automatisch alle am Kommunikationsbus angeschlossenen Xtender, wenn sie nicht vorher manuell gestoppt wurden. -
Seite 15: Abmessungen
Studer Innotec SA Xcom-485i ABMESSUNGEN Betriebsanleitung V.1.2.50... - Seite 17 Studer Innotec SA Rue des Casernes 57 1950 Sion – Switzerland Tel: +41(0) 27 205 60 80 Fax: +41(0) 27 205 60 88 info@studer-innotec.com www.studer-innotec.com...
