Studer Innotec SA
Xcom-485i
5.7
E
LEMENTE AUF DER

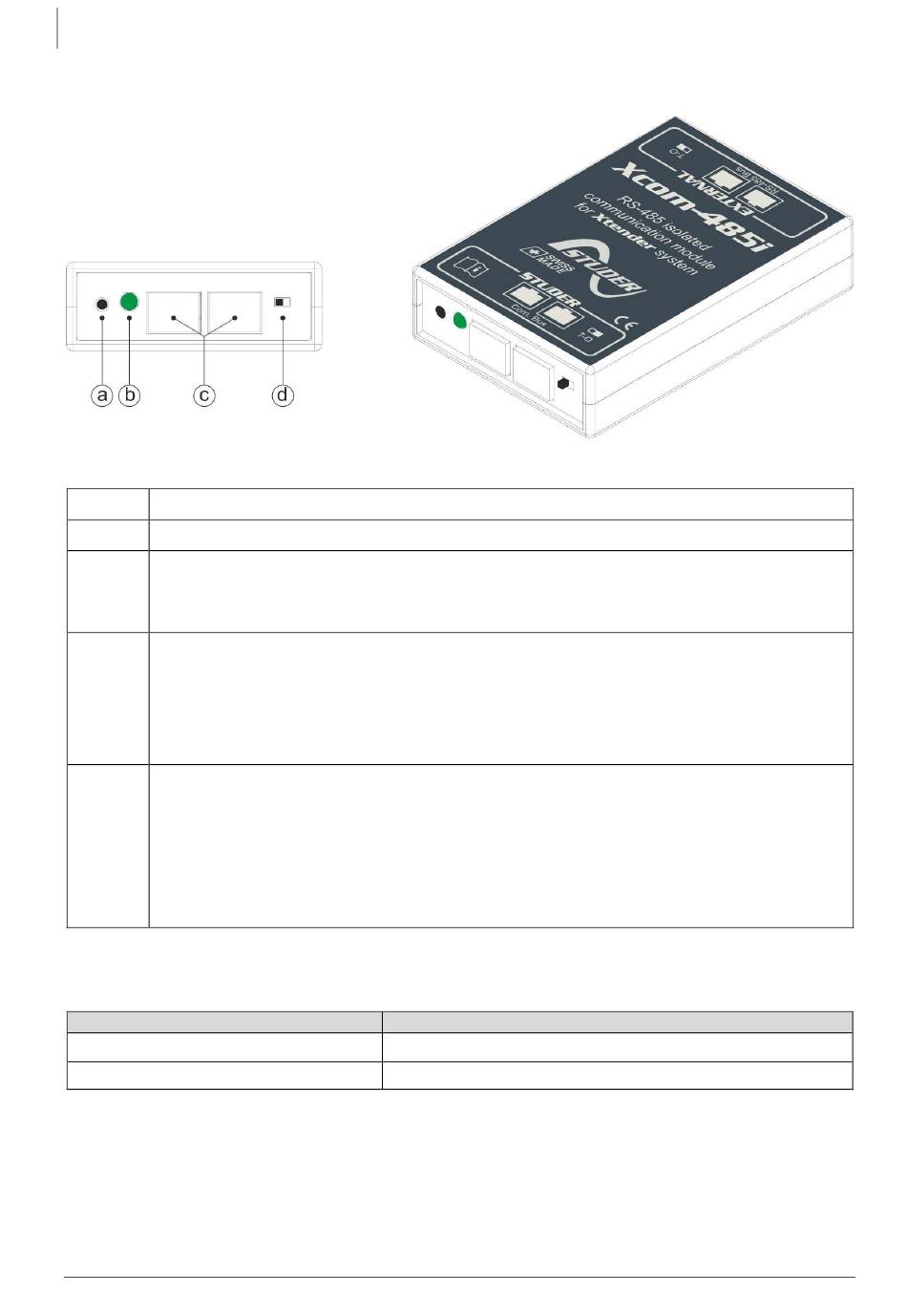

Abbildung 3: Vorderansicht und isometrische Ansicht des Xcom-485i
Element
Beschreibung
(a)
Drucktaste (Nicht verwendet / für zukünftige Verwendung reserviert)
(b)
Zweifarbige Anzeige-LED (grün/rot)
Die Anzeige-LED zeigt mit ihrer Farbe und Blinkfrequenz verschiedene Funktionen an.
Sie wird in Kapitel 5.7.1 erläutert.
(c)
Kommunikationssteckverbinder für Studer Gerät
Mit diesem Steckverbinder kann das Xcom-485i mit einem Xtender-System verbunden
werden. Das ist die Studer-Kommunikationsseite des Geräts.
Schließen Sie keine Geräte an, die für eine normale Ethernet-Verbindung konfiguriert
sind.
(d)
Schalter zum Abschluss der Kommunikationsleitung
Dieser Schalter aktiviert oder deaktiviert die Terminierung des Kommunikationsbusses.
Standardmäßig ist die Terminierung aktiv (Stellung „T"). In Abbildung 3 ist die
Terminierung aktiviert. Legen Sie den Schalter in die richtige Rosition um: Wenn nur ein
Kabel an Port C (Com-Bus) angeschlossen ist, muss der Schalter auf T (Abschluss aktiv)
stehen. Wenn zwei Kabel an Port C angeschlossen sind (Xcom-485i an zwei andere
Geräte angeschlossen), muss der Schalter auf Position O (offen) stehen.
5.7.1 Signal-LEDs
Zweifarbige LED
Blinkt 2x wiederholt GRÜN.
Blinkt 1x wiederholt ORANGE.
12
S
-S
M
TUDER
EITE DES
Bedeutung
Xcom-485i läuft fehlerfrei.
Xcom-485i startet.
V.1.2.50
ODULS
Betriebsanleitung
