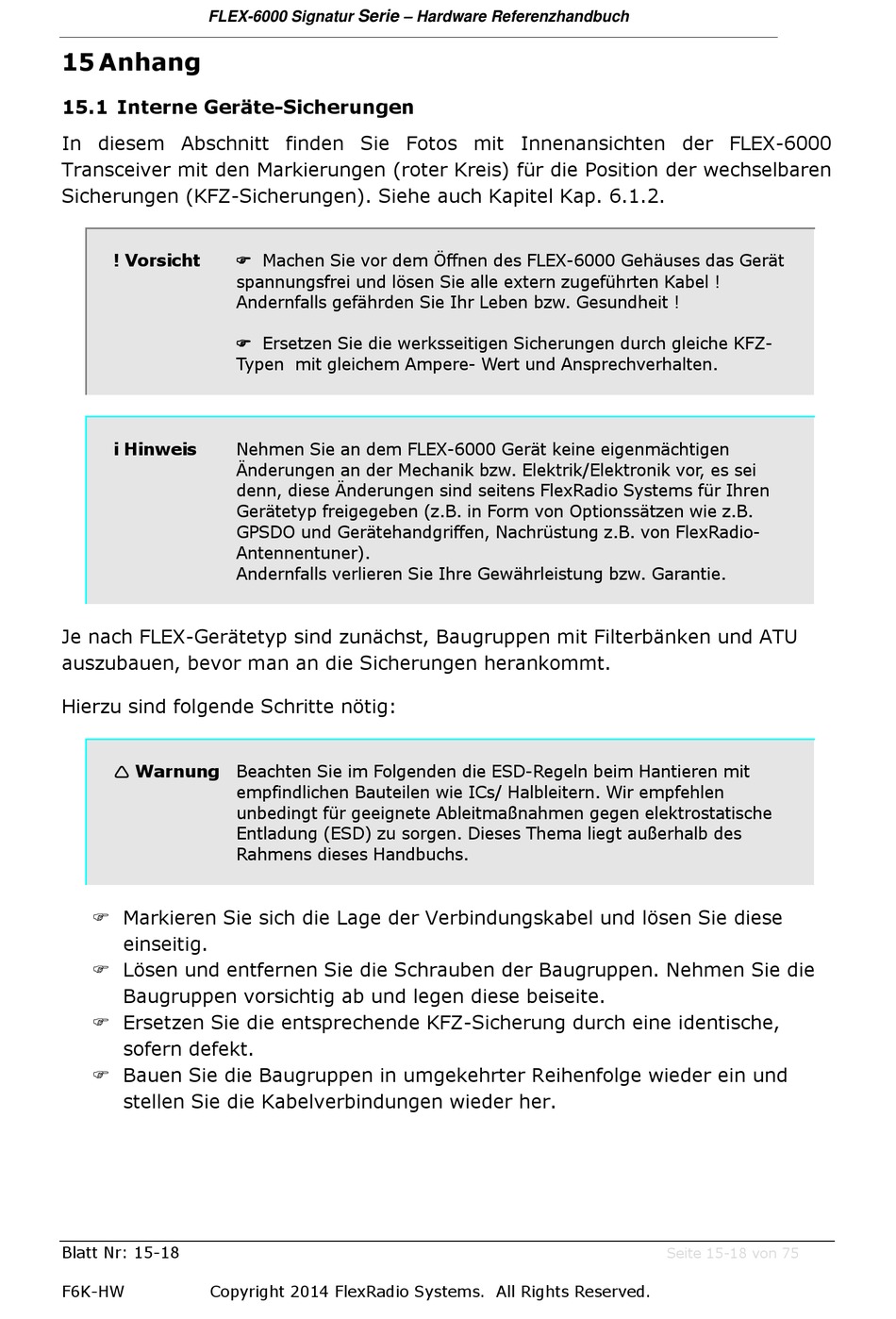

FLEX-6000 Signatur
15 Anhang
15.1 Interne Geräte-Sicherungen
In diesem Abschnitt finden Sie Fotos mit Innenansichten der FLEX-6000
Transceiver mit den Markierungen (roter Kreis) für die Position der wechselbaren
Sicherungen (KFZ-Sicherungen). Siehe auch Kapitel Kap. 6.1.2.
! Vorsicht
i Hinweis
Je nach FLEX-Gerätetyp sind zunächst, Baugruppen mit Filterbänken und ATU
auszubauen, bevor man an die Sicherungen herankommt.
Hierzu sind folgende Schritte nötig:
Warnung Beachten Sie im Folgenden die ESD-Regeln beim Hantieren mit
Markieren Sie sich die Lage der Verbindungskabel und lösen Sie diese
einseitig.
Lösen und entfernen Sie die Schrauben der Baugruppen. Nehmen Sie die
Baugruppen vorsichtig ab und legen diese beiseite.
Ersetzen Sie die entsprechende KFZ-Sicherung durch eine identische,
sofern defekt.
Bauen Sie die Baugruppen in umgekehrter Reihenfolge wieder ein und
stellen Sie die Kabelverbindungen wieder her.
Blatt Nr: 15-18
F6K-HW
Copyright 2014 FlexRadio Systems. All Rights Reserved.
Serie
– Hardware Referenzhandbuch
Machen Sie vor dem Öffnen des FLEX-6000 Gehäuses das Gerät
spannungsfrei und lösen Sie alle extern zugeführten Kabel !
Andernfalls gefährden Sie Ihr Leben bzw. Gesundheit !
Ersetzen Sie die werksseitigen Sicherungen durch gleiche KFZ-
Typen mit gleichem Ampere- Wert und Ansprechverhalten.
Nehmen Sie an dem FLEX-6000 Gerät keine eigenmächtigen
Änderungen an der Mechanik bzw. Elektrik/Elektronik vor, es sei
denn, diese Änderungen sind seitens FlexRadio Systems für Ihren
Gerätetyp freigegeben (z.B. in Form von Optionssätzen wie z.B.
GPSDO und Gerätehandgriffen, Nachrüstung z.B. von FlexRadio-
Antennentuner).
Andernfalls verlieren Sie Ihre Gewährleistung bzw. Garantie.
empfindlichen Bauteilen wie ICs/ Halbleitern. Wir empfehlen
unbedingt für geeignete Ableitmaßnahmen gegen elektrostatische
Entladung (ESD) zu sorgen. Dieses Thema liegt außerhalb des
Rahmens dieses Handbuchs.
Seite 15-18 von 75
