FLEX-6000 Signatur Serie – Hardware Referenzhandbuch
Hinweis:

6.4 Accessory Buchsenleiste (ACC)

Die Buchsenleiste dient dem Anschluss von Zubehör und ist eine Buchsenleiste
(15-polig). Die Pin- Belegung sieht wie folgt aus (bitte Pin-Nummerierung
beachten):

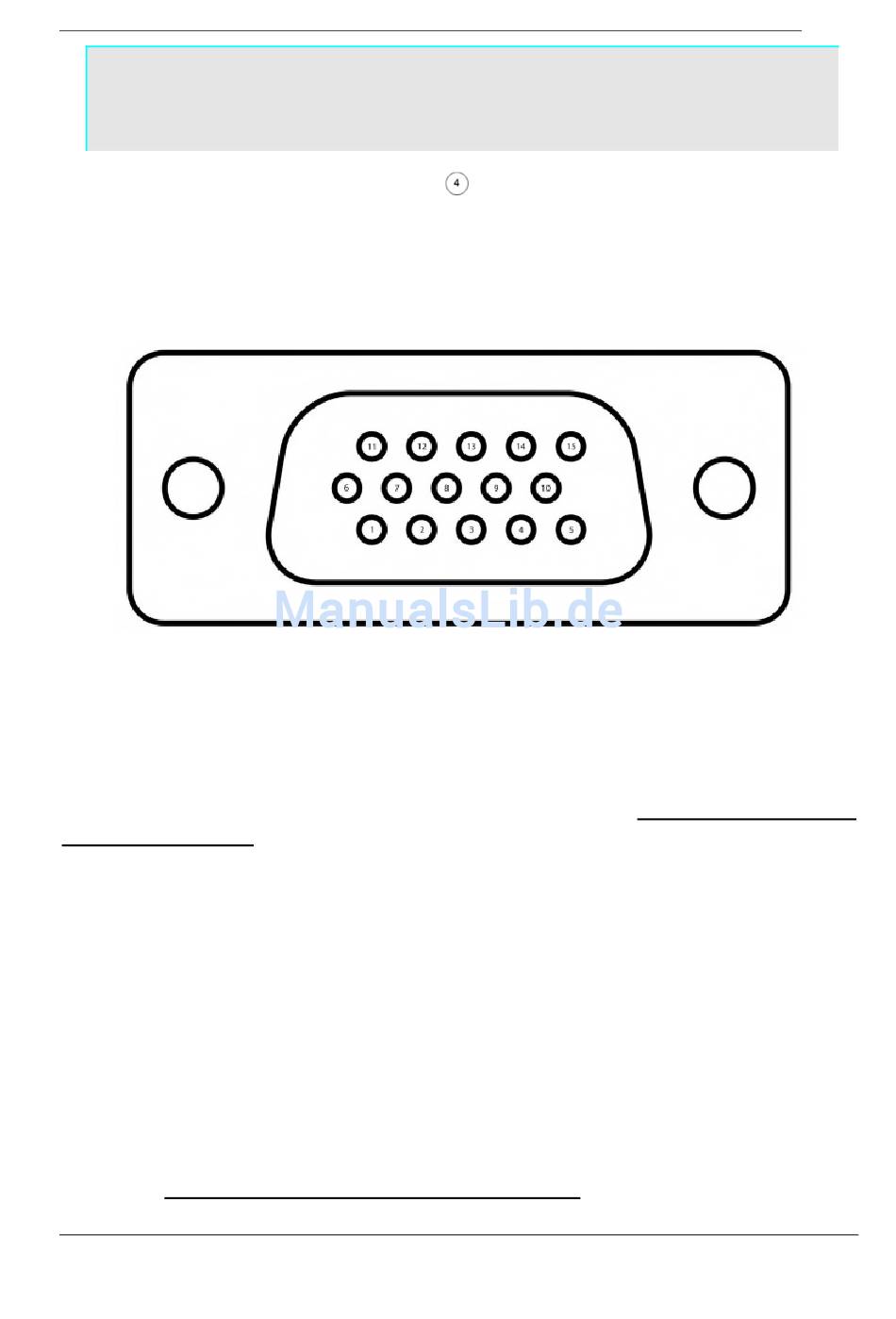

Abbildung 6-3: ACC Buchsenleiste mit Blick auf die rückseitigen Lötstifte

6.4.1 Pin 1: Line in (Eingang)

Dieser Audio-Line-Eingang kann verwendet werden, um NF mit üblichem „Line"-
Pegel (-10dBV) in den Sender einzuspeisen. In dem SmartSDR Software
Betriebshandbuch finden Sie Hinweise, wie Sie den Eingang aktivieren und
welche NF- Verschaltungen Sie vornehmen können.

6.4.2 Pin 2: Line1 out (Ausgang)

Die ist ein gepufferter NF- Ausgang des linken Kanals vom POWERED SPEAKERS
(PWR-SPKR)

6.4.3 Pin 3: Line2 out (Ausgang)

Die ist ein gepufferter NF- Ausgang des rechten Kanals vom POWERED
SPEAKERS (PWR-SPKR)

6.4.4 Pin 4: INT/FSK in (Eingang)

Dies ist ein Tasteingang für CW oder FSK (Frequency Shift Keying). Schlagen Sie
hierzu im SmartSDR Software Betriebshandbuch nach, wie Sie den Eingang
aktivieren und welche Konfigurationen möglich sind.
Blatt Nr:
6-4
F6K-HW Copyright 2014 FlexRadio Systems. All Rights Reserved.
Natürlich kann die NF auch über die PC-Lautsprecher wiedergegeben
werden – die DAX-Software macht dies leicht möglich. Bedenken Sie
aber, dass hiermit unerwünschte Latenzzeiten verbunden sind.
Seite 6-4 von 75
