FLEX-6000 Signatur Serie – Hardware Referenzhandbuch

5.1 Mikrofon Buchse (MIC)

5.1.1 Steckerbelegung

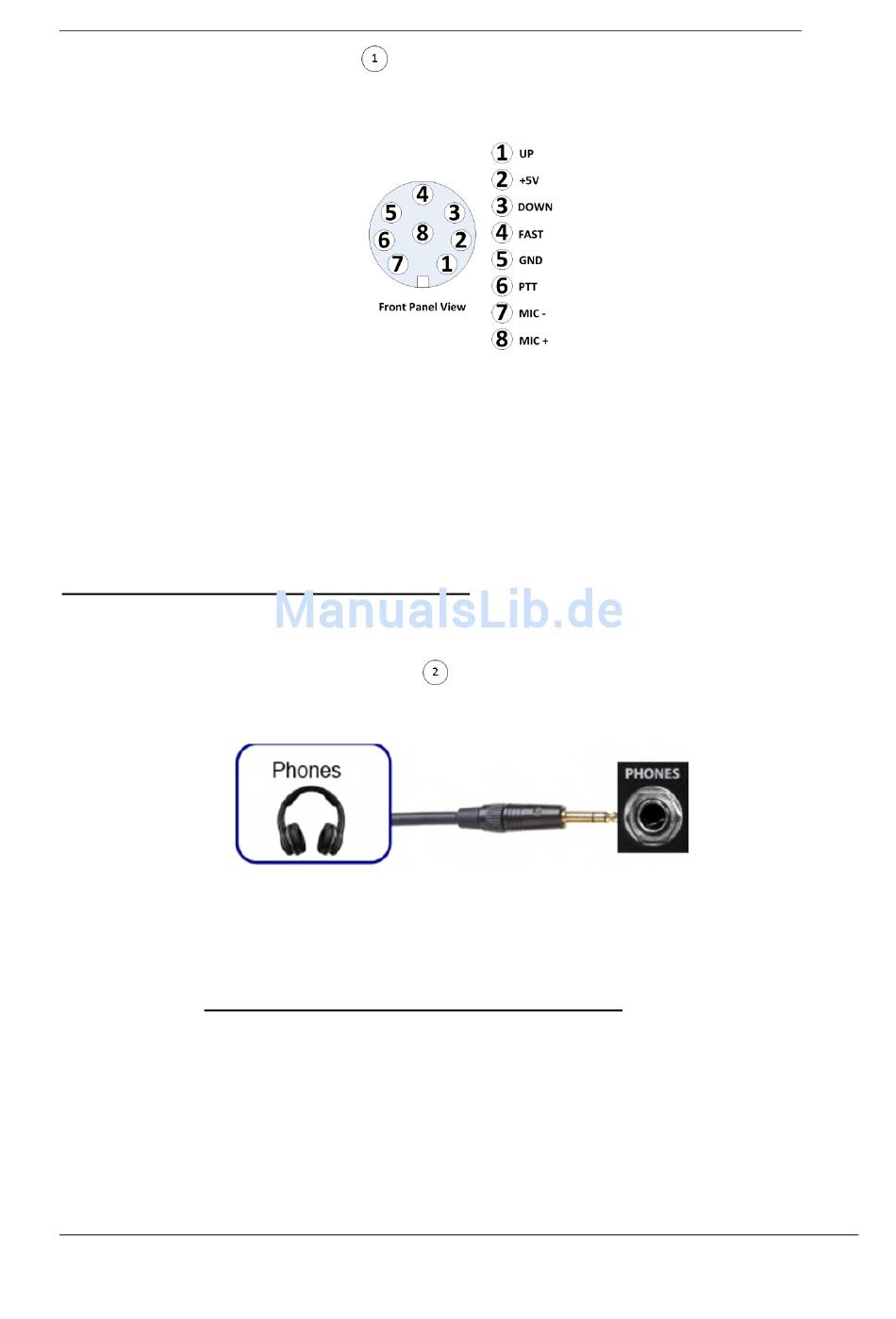

Abbildung 5-3: Blick auf die MIC- Stiftbuchse auf der Frontplatte
5.1.2 Unterstützte Mikrofon- Typen
Ein FLEX-6000 kann entweder mit einem dynamischen oder einem Elektret-
Mikrofon betrieben werden. Die Elektret-Vorspannung (+5 V) ist nicht
standardmäßig aktiviert und muss erst von SmartSDR aktiviert werden (Siehe
SmartSDR Software Betriebshandbuch).
5.2 Kopfhörer-Buchse (PHONES)
Die Kopfhörerbuchse ist eine ¼ Zoll TRS-Klinkenbuchse. FLEX-6000 unterstützt ein
Stereo-Headset, mit dem Sie erweiterte Audio-Routing-Funktionen nutzen können.
So gibt es in SmartSDR einen separaten Kopfhörer-Master NF- Pegelregler, sowie
einen NF- LINKS-RECHTS Schieberegler auf jedem Slice- Receiver; Details zur
Nutzung siehe SmartSDR Software- Betriebshandbuch. Dort finden Sie weitere
Informationen über NF- Lautstärkeregelung für den Kopfhöreranschluss.
Verwenden Sie hochwertige Stereo-Kopfhörer oder ein Stereo Kommunikations-
Headset für beste Ergebnisse mit einer minimalen Impedanz von 16 Ohm.
