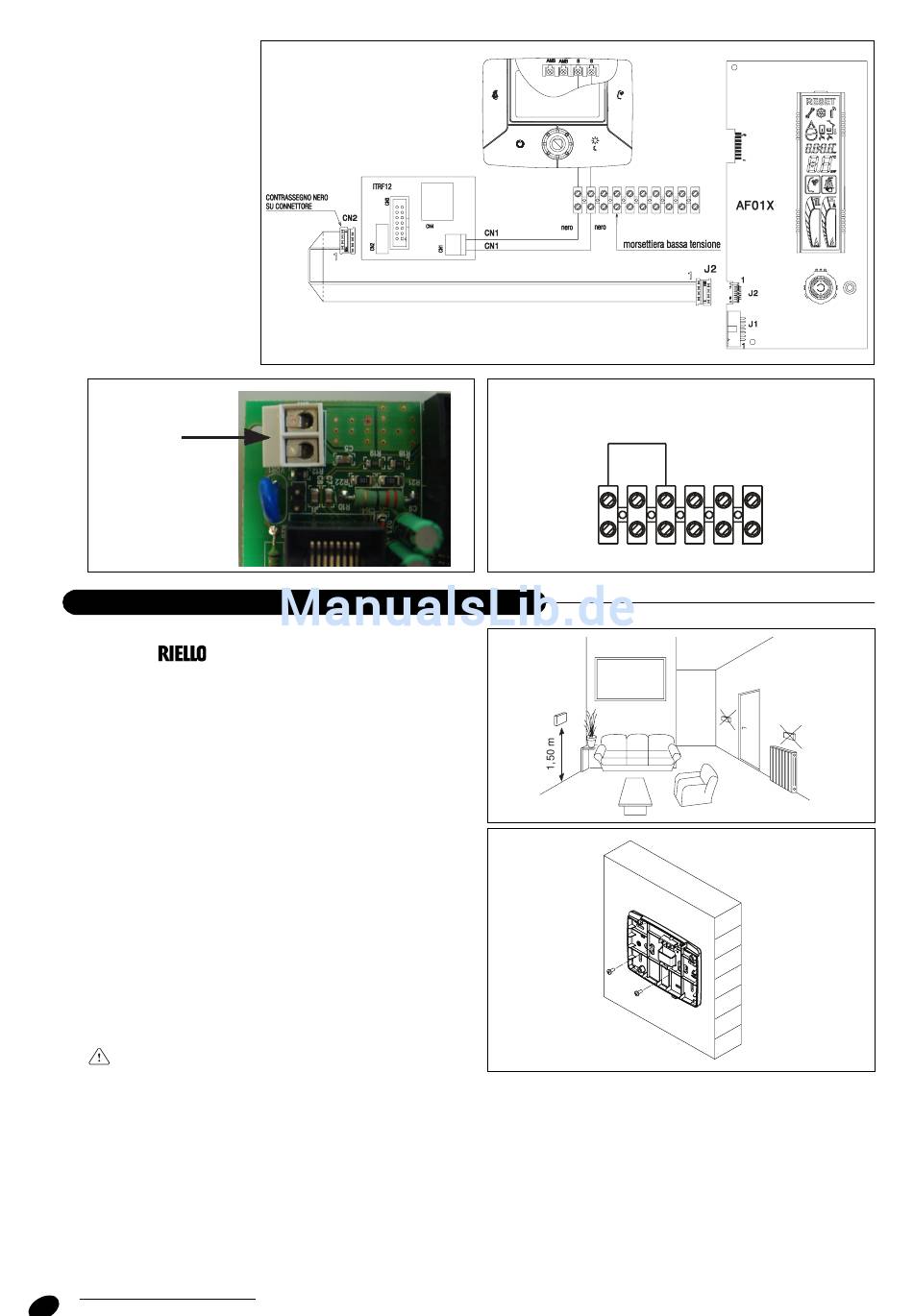

Riello FAMILY Remote Control Installationsanleitung Seite 2

- Die im Lieferumfang
von Klemme CN1 der
Schnittstellenkarte
e n t h a l t e n e
Verdrahtung an eine
freie Klemme des
N i e d e r s p a n n u n g s -
klemmenbretts (10
Pole) des Boilers (Abb.
3a) anschließen
- Die
Klemmenbrett des
Boilers vorhandene
Steckbrücke von T.A.
entfernen (Abb. 4)
Abb. 3a
Verbinder
CN1
MONTAGE FAMILY REmote Control
Dieser Bausatz darf nur vom Technischen Kundendienst
der Firma installiert werden.
Um die Raumtemperatur optimal zu kontrollieren, muss das
Schalt-feld an einem Bezugspunkt der Wohnung installiert werden.
Für eine korrekte Montage bedenken, dass das Feld:
- an einer Wand angebracht werden muss, möglichst keine
Außenwand, die nicht von warmen oder kalten
Rohrleitungen durch-quert wird,
- circa 1,5 Meter vom Fußboden entfernt befestigt werden muss
- nicht in der Nähe von Türen oder Fenstern, Kochgeräten,
Heizkörpern, Heizlüftern oder allgemein in Situationen,
die Störungen der ermittelten
Temperaturen verursachen können, installiert werden darf.
Um das Feld an der Wand zu befestigen, wie folgt vorgehen:
- das Bedienfeld vom Sockel trennen, indem mit einem
Schraubenzieher auf die Kunststoffhaken eingewirkt wird
- um die Befestigungspunkte an der Wand einzuzeichnen,
den Sockel als Schablone benutzen
- die Wand durchbohren (Bohrungen Durchm. 6 mm)
- Um das Bedienfeld an den Boiler anzuschließen, ein
Zweileiterkabel (mit Durchmesser von 0,5 bis 1 mm2 nicht
im Lieferumfang enthalten) durch die am Sockel
vorhandene Öffnung ziehen
Sich zwecks einwandfreien Betriebs davon überzeugen,
dass die Montagefläche an der Wand eben ist..
- Um das Bedienfeld an den Boiler anzuschließen, ein
Zweileiterkabel (mit Durchmesser von 0,5 bis 1 mm2)
durch die am unteren Gehäuse vorhandene
ziehen
- das Kabel an die S-Klemmen am unteren Gehäuse des
Feldes anschließen
- das untere Gehäuse mit den im Lieferumfang enthaltenen
Schrauben an der Wand befestigen
- den oberen Teil des Feldes am unteren Gehäuse
einhaken, anschließend, indem leichter Druck ausgeübt
wird, nach unten drücken
2 2 2 2 2
Abb. 3
am
Abb. 4
ENTFERNEN
SI
Öffnung
T.A.
NO
NO
