Ne pas câbler les cartes autosurveillance des modules.

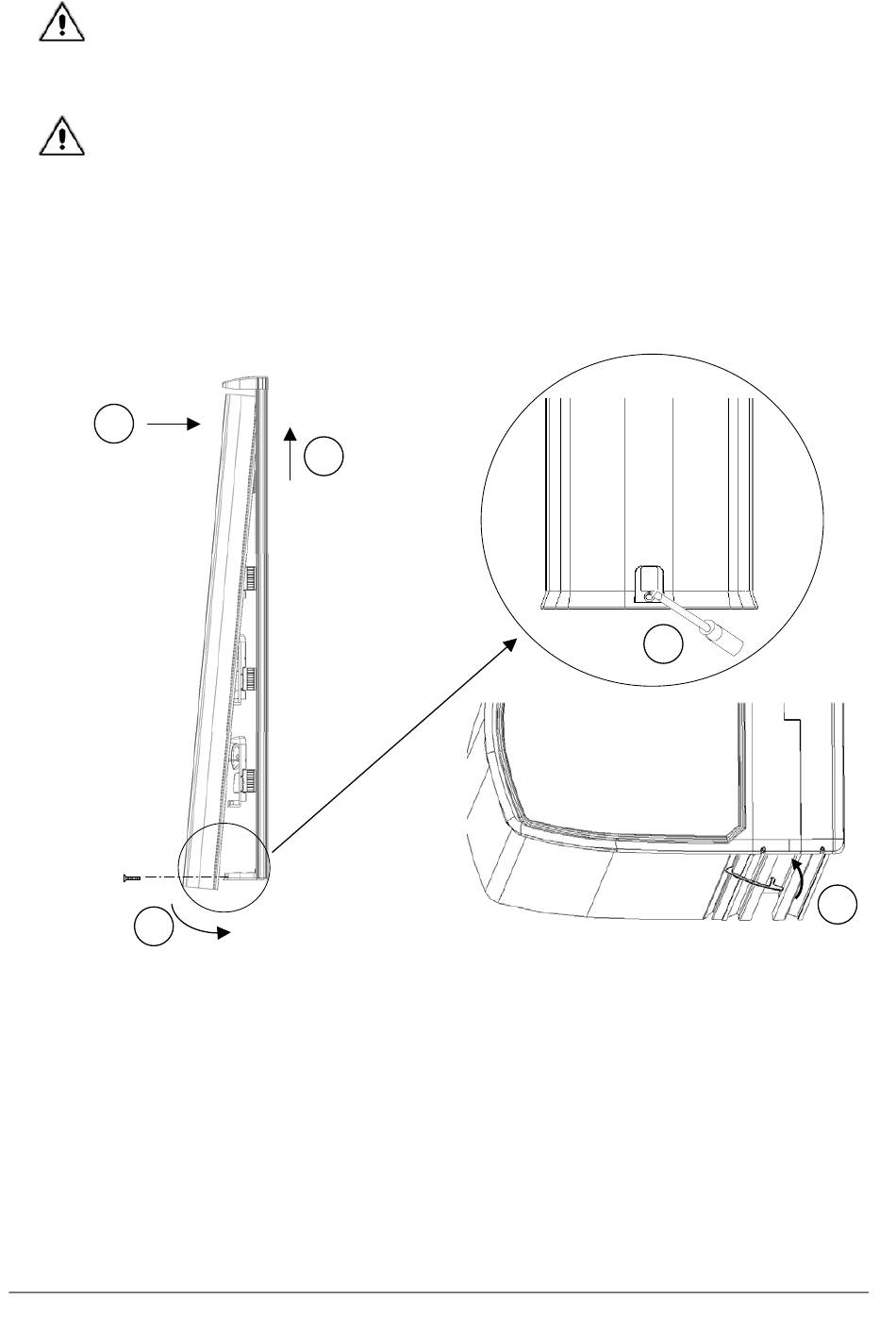

9. Remonter le capot infrarouge

Attention : Ne pas monter les capots infrarouge des modules..
1. Engager le capot infrarouge dans les rainures du profilé en s'aidant de l'arceau guide placé en
haut de la colonne. (1)
2. Faire glisser le capot infrarouge vers le haut jusqu'en butée dans la flasque haute. (2)
3. Plaquer le capot infrarouge sur la flasque basse. (3)
4. Fermer le capot infrarouge avec la vis de fixation du capot infrarouge (4).
5. Positionner les clips de maintien du capot infrarouge (5).
1
3
10. Montage des colonnes en dos à dos
Montage des flasques hautes
1. Retirer les vis de fixation de la flasque haute déjà montée. (1)
2. Enlever la flasque haute et le bouchon. (2)
3. Le bouchon ne sera plus utile pour un montage en dos à dos (3)
4. Assembler les deux flasques et les insérer sur le châssis. (4)
5. Fixer les deux flasques sur le châssis. (5)
2
16
4
5
