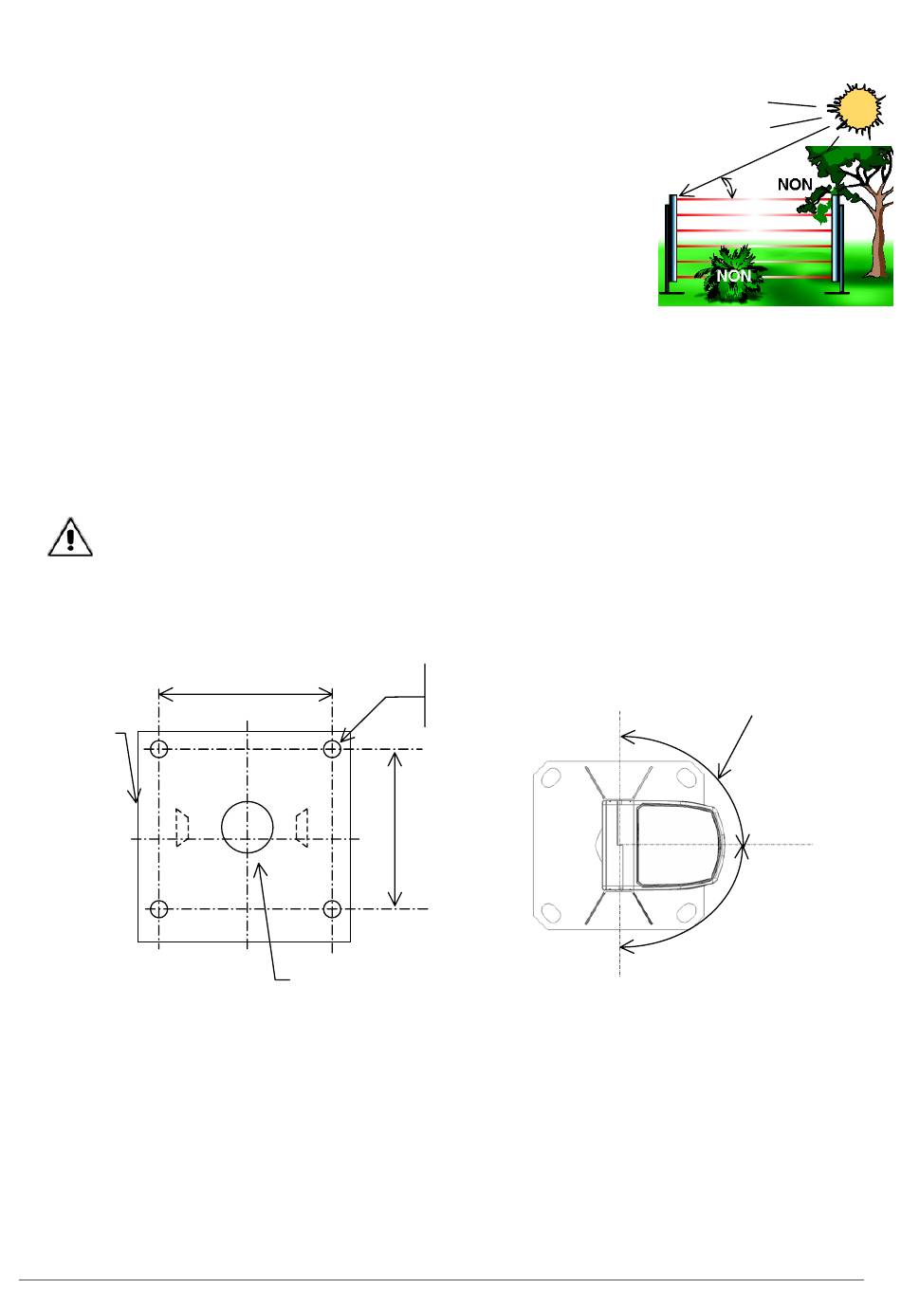

2. Précaution de mise en œuvre
Afin de bien installer les colonnes, il est important de respecter certaines règles.
•
Respecter les précautions de mise en œuvre de la notice des
barrières SB2XX et SB4XX.
•
Bien positionner les colonnes sur un support stable.
•
Vérifier qu'aucune végétation ne puisse masquer les faisceaux
quelle que soit la saison.
•
Ne pas disposer de colonne réception face aux rayons solaires
directs ou réfléchis, ni le long d'une surface trop réfléchissante.
3.

Orientation et fixation de l'embase

•
Sceller les 4 tiges d'ancrage dans un massif béton en prenant soin de les positionner bien
verticalement à l'aide du gabarit de scellement fourni (dimension typique du massif béton
50x50 cm profondeur 60 cm à redéfinir selon la nature du sol).
•
Ne pas oublier de laisser ressortir les conduits de câbles par le trou central.
•
Fixer l'embase au sol sur les 4 tiges d'ancrages scellées.
•
Bien positionner le scellement de l'embase en fonction de l'orientation
des faisceaux.
•
La cale de maintien de l'emballage de l'embase sert de gabarit de
scellement.
Gabarit de
scellement
4. Montage des modules émission et réception dans la colonne
Répartition du nombre de faisceaux par hauteur de colonne :
5 hauteurs de colonne sont disponibles (1m - 1m50 - 2m - 2m50 - 3m) pouvant contenir de 2 à
16 faisceaux par direction.
Le tableau suivant donne les combinaisons de modules de type SB2XX et SB4XX à superposer
pour obtenir le maximum de faisceaux par direction et par hauteur de colonne :
200 mm
trou ∅70 pour
passage câbles
4 tiges de
scellement
M16X250
200 mm
12
5°mini
Zone d'utilisation
des faisceaux
± 90°
