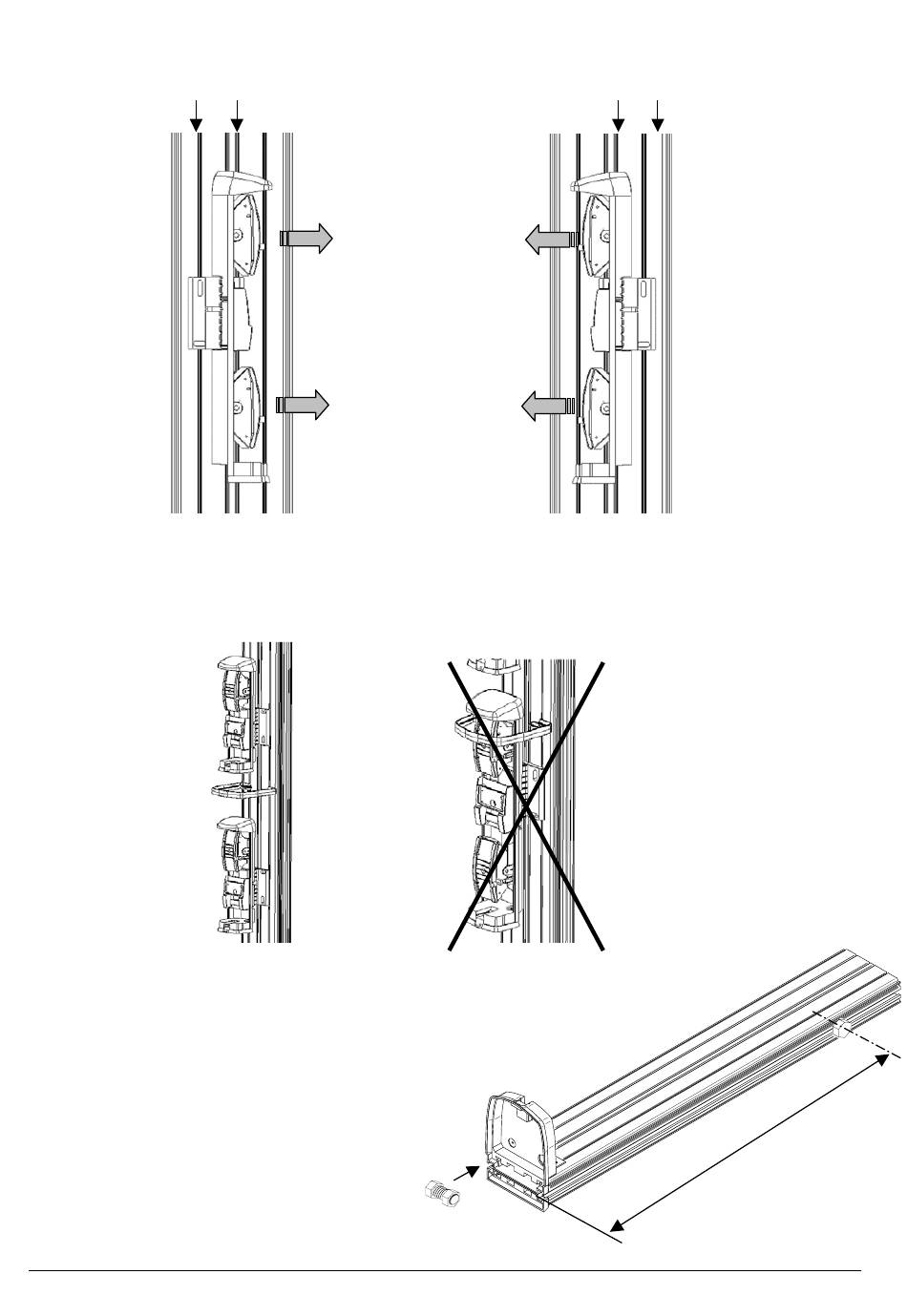

5. Fixer les modules sur le châssis à l'aide de leur support orientable et des 4 vis fournies.
Fixer le module dans ces rainures pour
l'orienter sur la droite
5.

Montage des arceaux guide

Ne jamais placer les arceaux guide devant les cellules pour ne pas gêner la transmission du
signal.
6.

Montage de la colonne sur l'embase

1. Assembler 2 ensembles vis + écrous,
2. Faire glisser les écrous dans les rainures du
profilé de la colonne jusqu'à environ 1m du bas
de la colonne.
3. Serrer les vis sans forcer pour les immobiliser.
Fixer le module dans ces rainures
pour l'orienter sur la gauche
Haut
Bas
14
≅
1m
