Minimum distance in mm (y) between the set sensing
range and background (white, 90%)
y
400
WTB26I-xxxxx4xx
(15.75)
350
(13.78)
2
300
(11.81)
18%/90%
3
250
90%/90%
(9.84)
1
200
6%/90%
(7.87)
150
(5.91)
100
(3.94)
50
(1.97)
0
0 800 1,600 2,400
(31.5) (62.99) (94.49)
Distance in mm (inch)

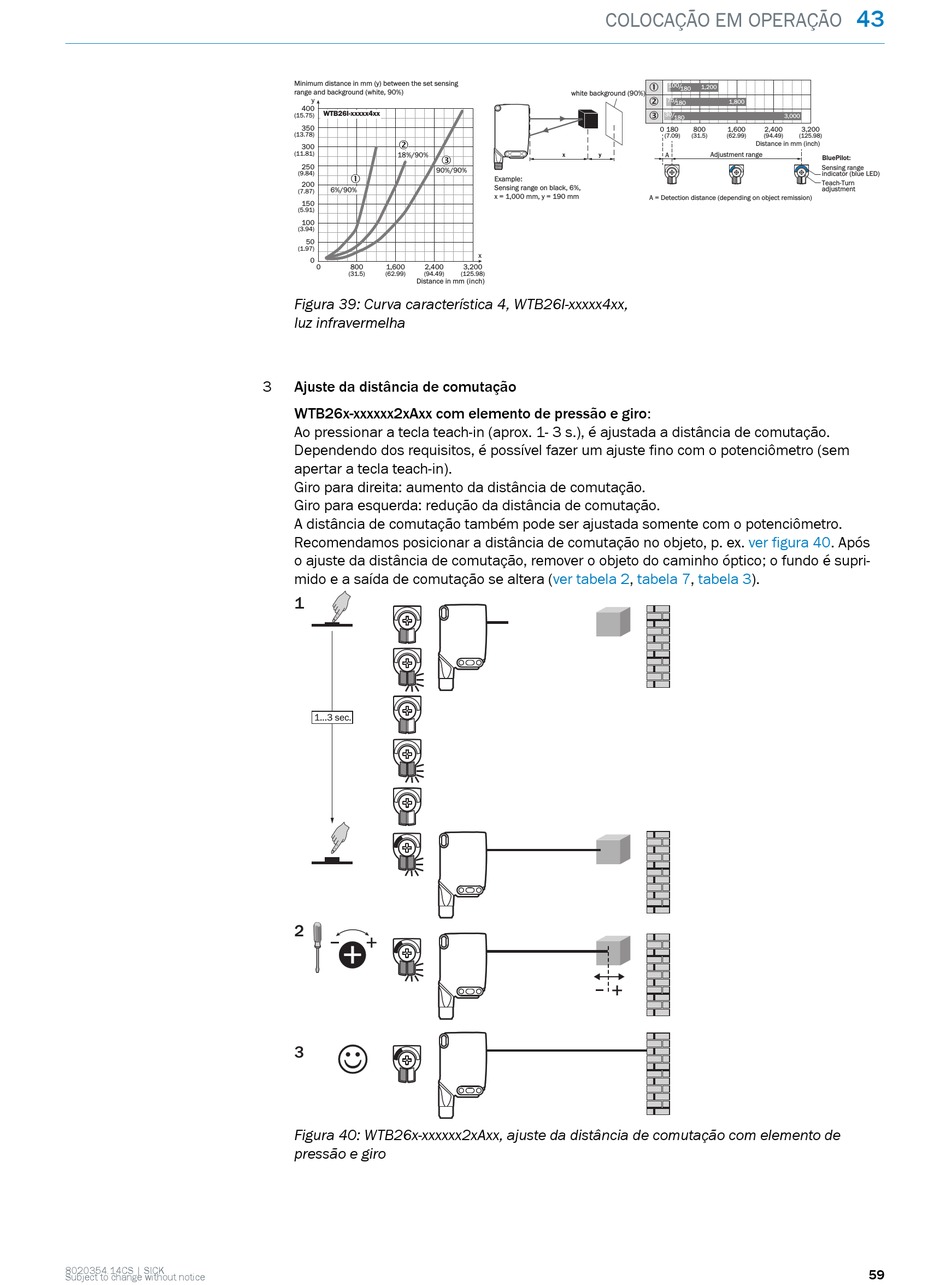

Figura 39: Curva característica 4, WTB26I-xxxxx4xx,
luz infravermelha
3 Ajuste da distância de comutação
WTB26x-xxxxxx2xAxx com elemento de pressão e giro:
Ao pressionar a tecla teach-in (aprox. 1- 3 s.), é ajustada a distância de comutação.
Dependendo dos requisitos, é possível fazer um ajuste fino com o potenciômetro (sem
apertar a tecla teach-in).
Giro para direita: aumento da distância de comutação.
Giro para esquerda: redução da distância de comutação.
A distância de comutação também pode ser ajustada somente com o potenciômetro.
Recomendamos posicionar a distância de comutação no objeto, p. ex.
o ajuste da distância de comutação, remover o objeto do caminho óptico; o fundo é supri‐
mido e a saída de comutação se altera
1
1...3 sec.
2
3
Figura 40: WTB26x-xxxxxx2xAxx, ajuste da distância de comutação com elemento de
pressão e giro
COLOCAÇÃO EM OPERAÇÃO
white background (90%)
x y
Example:
Sensing range on black, 6%,
x = 1,000 mm, y = 190 mm
x
3,200
(125.98)
(ver tabela 2, tabela
1 100/
1,200
180
2
1,800
180
3
180
0 800 1,600 2,400 3,200
180
(7.09) (31.5) (62.99) (94.49) (125.98)
Distance in mm (inch)
A Adjustment range
BluePilot:
Sensing range
indicator (blue LED)
Teach-Turn
adjustment
A = Detection distance (depending on object remission)
ver figura 40. Após
7, tabela 3).
