96
技術仕様（抜粋）

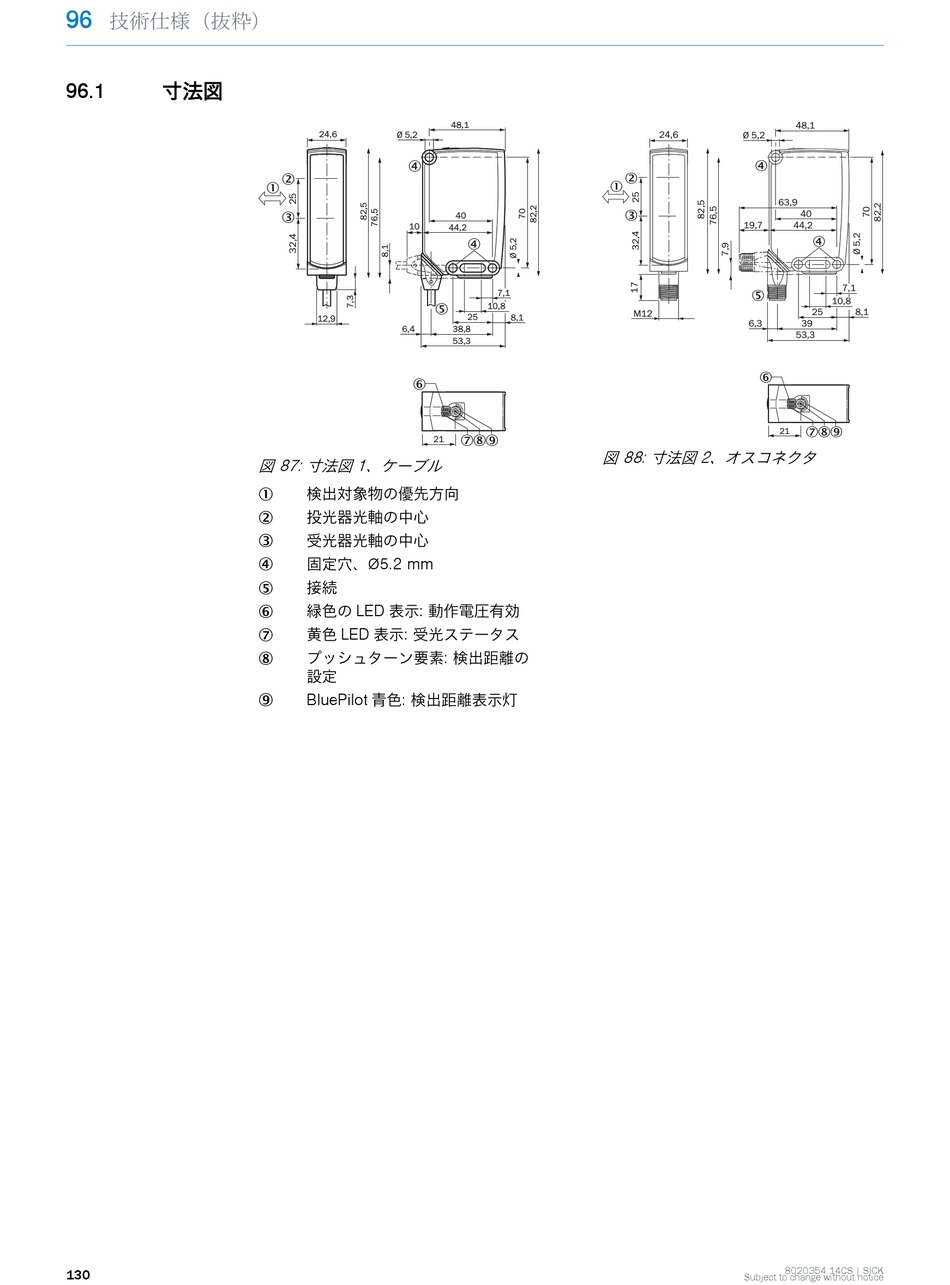

96.1 寸法図
130
24,6 Ø 5,2
4
2
1
3
10
5
12,9
6,4
6
21
図 87: 寸法図 1、ケーブル
検出対象物の優先方向
1
投光器光軸の中心
2
受光器光軸の中心
3
固定穴、Ø5.2 mm
4
接続
5
緑色の LED 表示: 動作電圧有効
6
黄色 LED 表示: 受光ステータス
7
プッシュターン要素: 検出距離の
8
設定
BluePilot 青色: 検出距離表示灯
9
48,1
2
1
3
40
44,2
4
7,1
10,8
25 8,1
38,8
53,3
7 89
図 88: 寸法図 2、オスコネクタ
48,1
24,6
Ø 5,2
4
63,9
40
19,7 44,2
5
25
M12
6,3 39
53,3
6
7
21
