INSTALLAZIONE

• Fissare la staffa G alla parete o al cassonetto.
• Inserire la corona A sulla ghiera B del finecorsa (fig.1).
Inserire la puleggia C sul perno del motore D (fig.1).
•
• Inserire la coppiglia F sulla puleggia C.
• Inserire completamente il motore nel tubo avvolgitore (fig.2).
• Fissare il tubo avvolgitore con la puleggia di trascinamento con
vite 4 x10 (fig.2)
DESCRIZIONE
LEX-FE è un sistema di apertura composto da un motore tubolare
con centrale di comando integrata.
• Possibilità di comandare la tenda / tapparella tramite due
pulsanti (del tipo Normalmente Aperto, di qualsiasi serie o
modello).
• La fase di programmazione viene eseguita tramite due
pulsanti N.A.
• Sensore di posizione ad effetto HALL che consente una
perfetta regolazione dei finecorsa.
• Rilevamento ostacoli durante la fase di chiusura della
tapparella con arresto immediato del motore.
INSTALLAZIONE
Una volta fissato il motore all'interno del tubo di avvolgimento
eseguire i collegamenti elettrici come riportato nello schema in
prima pagina tenendo in considerazione i seguenti punti:
• I due pulsanti di comando N.A. non possono essere sostituiti
da un commutatore senza ritorno in posizione N.A. poiché
questo prodotto non deve essere sottoposto ad alimentazione
permanente. Nel caso in cui l'applicazione richieda un
collegamento permanente dell'alimentazione utilizzare un
altro prodotto della gamma LEX (catalogo SCREEN).
• I due cavi (marrone e nero) sono le fasi elettriche del motore
"APERTURA" e "CHIUSURA". Nel caso in cui il motore non
ruoti nel senso desiderato invertire i cavi marrone e nero
collegati ai due pulsanti.
PROGRAMMAZIONE DEI FINECORSA
I motori tubolari LEX-FE hanno un fine corsa elettronico che
interrompe l'alimentazione quando la tenda / tapparella raggiunge
la posizione di fine corsa SUPERIORE o INFERIORE.
Per programmare la posizione dei finecorsa procedere come segue
scegliendo (al punto 1) l'opzione TENDA o TAPPARELLA.
NOTA: L'opzione TENDA imposta automaticamente una breve
fase di inversione dopo l'arresto in seguito ad una fase di chiusura:
questo per consentire un allentamento del tessuto della tenda.

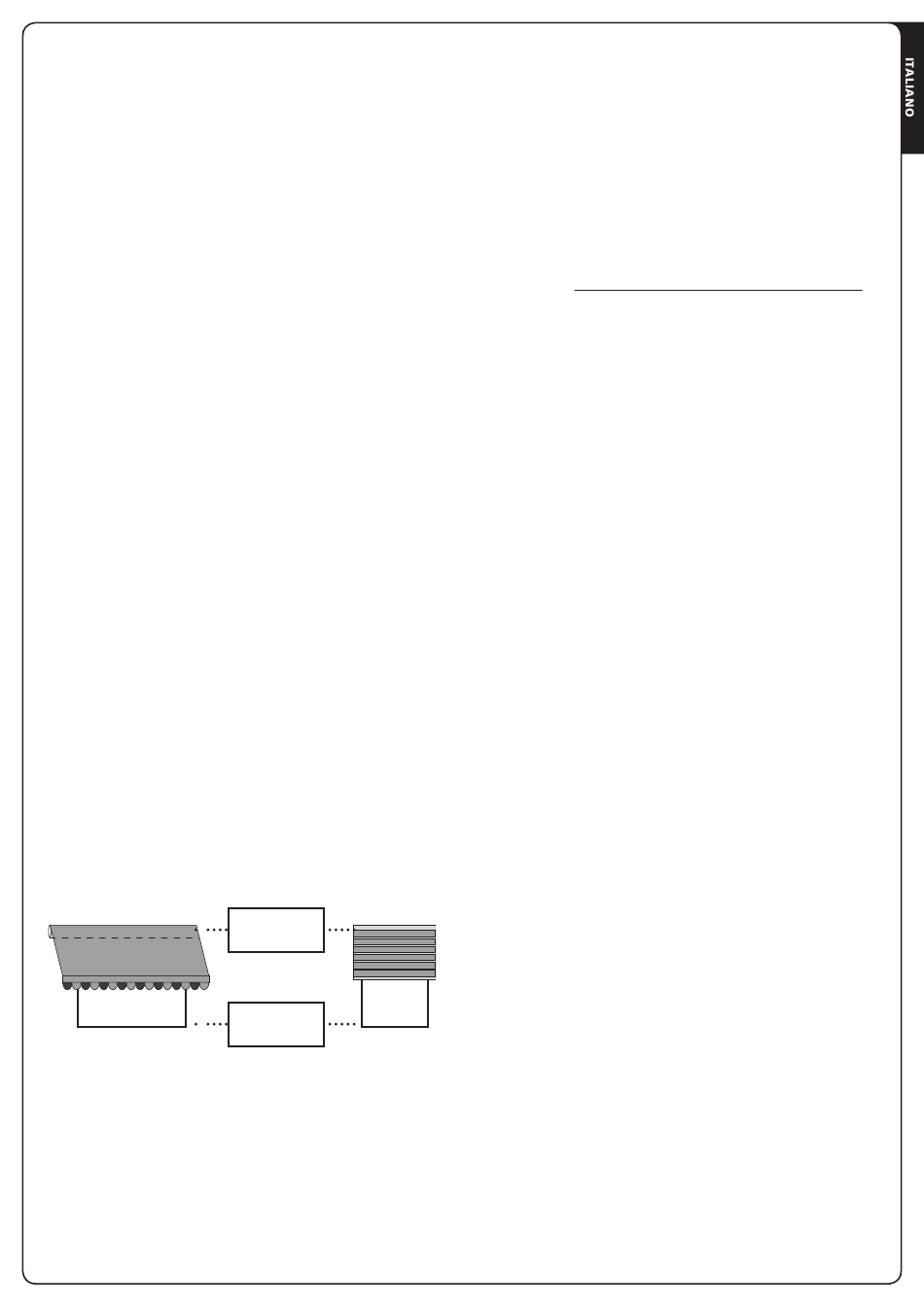

POSIZIONE
SUPERIORE
POSIZIONE
INFERIORE
1. TENDA: Premere e tenere premuto entrambi i pulsanti per
almeno 4 secondi fino a quando il motore si muove in
entrambi i versi indicando l'entrata in programmazione.
TAPPARELLA: Premere e tenere premuto entrambi i pulsanti
per almeno 4 secondi fino a quando il motore si muove in
entrambi i versi indicando l'entrata in programmazione e
mantenere premuto per altri 2 secondi fino a quando il
motore ripete il movimento in entrambi i versi.
2. Rilasciare i pulsanti.
3. Portare l'avvolgibile nella posizione superiore desiderata.
ATTENZIONE: se state automatizzando una tenda a cassonetto
lasciate che il motore avvolga completamente la tenda e si fermi
da solo con l'attivazione dell'amperometrica memorizzando
automaticamente la posizione di chiusura.
Passate quindi al punto 5.
4. Premere contemporaneamente i due pulsanti di APERTURA e
CHIUSURA fino a quando il motore si muove in entrambi i
versi indicando la corretta programmazione della posizione
superiore.
5. Portare l'avvolgibile nella posizione inferiore desiderata.
6. Premere contemporaneamente i due pulsanti di APERTURA e
CHIUSURA fino a quando il motore si muove in entrambi i
versi indicando la corretta programmazione della posizione
inferiore.
7. Una volta memorizzata la posizione inferiore il sistema esce
automaticamente dalla fase di programmazione ed è pronto
per l'utilizzo.
RESET DEI FINECORSA
Per effettuare un reset della posizione dei finecorsa procedere
come segue:
1. Premere e tenere premuto entrambi i pulsanti per
almeno 30 secondi fino a quando il motore si muove in
entrambi i versi
2. Rilasciare i pulsanti: la posizione dei finecorsa è stata
cancellata, ripetere la procedura "PROGRAMMAZIONE DEI
FINECORSA"
TEMPO DI LAVORO DEL MOTORE
La centrale di comando interrompe il movimento del motore dopo
5 minuti: in caso di malfunzionamento del fine corsa, questo
"time out" evita il surriscaldamento del motore.
