MONTAGE

• Konsole G an Wand oder Hülse fixieren.
• Kranz A auf Ring B des Endanschlags anbringen.
Antriebsrad C auf Vierkantstift des Motors anbringen D (Abb.1)
•
• Befestigungsklammer F auf Vierkantstift C fixieren.
• Motor komplett in Tuchwelle einführen (Abbild. 2)
• Antriebsrad und Tuchwelle mit Schraube fixieren 4x10 (Abb.2)
BESCHREIBUNG
LEX-FE ist ein Öffnungssystem, bestehend aus einem Rohrmotor
mit integriertem Steuergehäuse.
• Es besteht die Möglichkeit zur Steuerung des Vorhangs / des
Rollladens mit zwei Tasten (Schließerkontakt, einer beliebigen
Serie oder Modells).
• Die Programmierphase wird mittels der beiden Tasten mit
Schließerkontakt ausgeführt.
• Positionssensor mit HALL-Effekt, der eine perfekte Einstellung
der Endschalter ermöglicht.
• Erkennung von Hindernissen während des Schließens des
Rollladens mit sofortiger Abschaltung des Motors.
INSTALLATION
Stellen Sie nach Befestigung des Motors innerhalb des
Aufwickelrohres die elektrischen Anschlüsse gemäß den Angaben
im Schaltplan auf der ersten Seite her, wobei folgende Punkte zu
berücksichtigen sind:
• Die Schalter ohne automatische Rückstellung zur N.O.
Stellung (normalerweise öffnen) können nicht benutzt
werden. Bitte benutzen Sie nur zwei N.O. Befehltasten
(normalerweise öffnen), denn dieses Produkt sollte nicht mit
permanenter Stromversorgung arbeiten. Sollte die Anlage eine
permanente Stromversorgungsverbindung brauchen, bitte
installieren Sie ein anderes Produkt des Produktsortiments
"LEX" (Ref. Katalog "SCREEN").
• Die beiden Kabel (braun und schwarz) sind die elektrischen
Phasen des Motors zum "ÖFFNEN" und "SCHLIESSEN".
Sollte sich der Motor nicht in der gewünschten Richtung
drehen, müssen das braune und schwarze Kabel vertauscht
werden, die an den beiden Tasten angeschlossen sind.
PROGRAMMIERUNG DER
ENDSCHALTER
Die Rohrmotoren LEX-FE verfügen über einen elektronischen
Endschalter, der die Stromversorgung unterbricht, wenn der
Vorhang / Rollladen die Position des OBEREN oder UNTEREN
Endschalters erreicht.

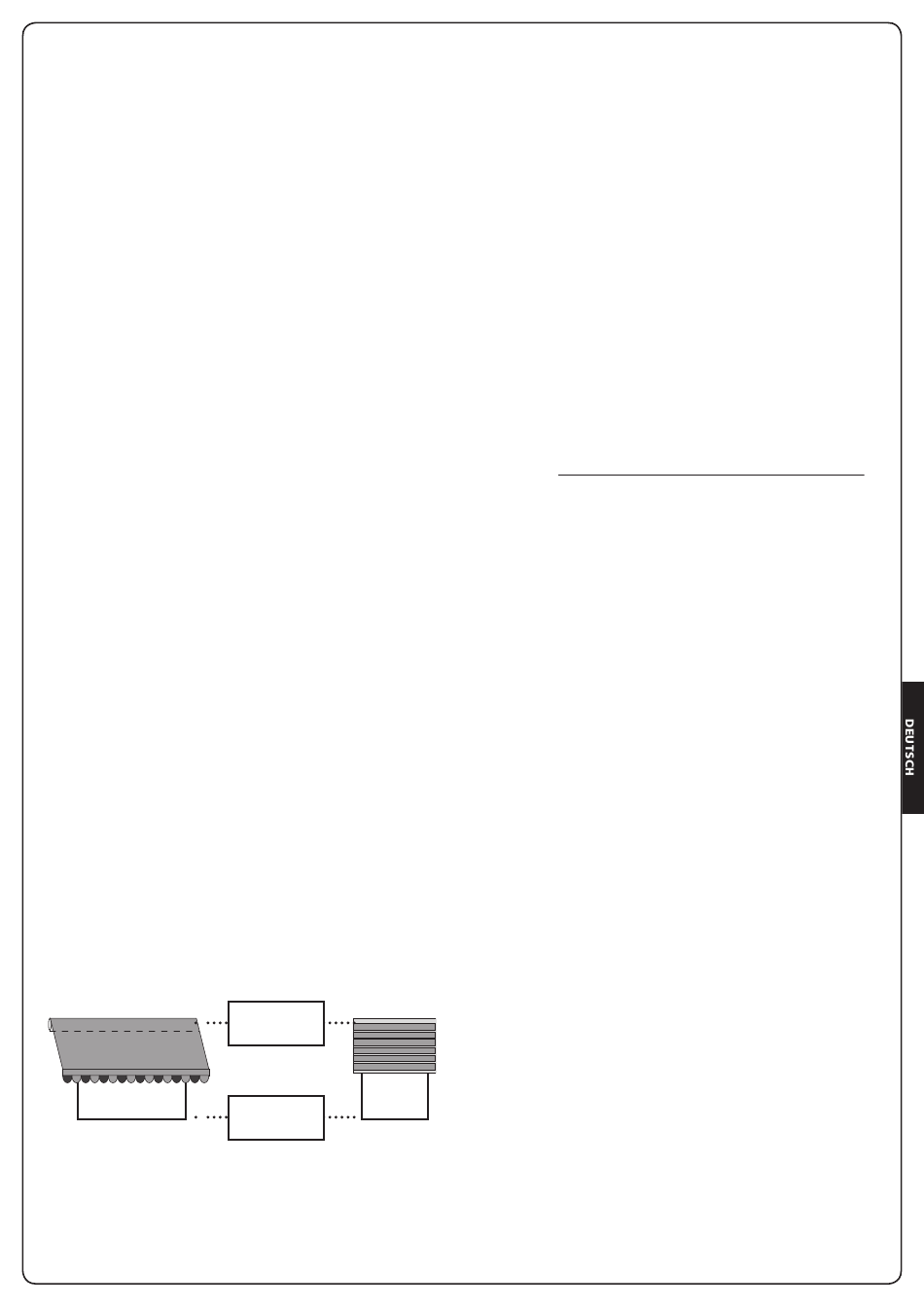

OBERE
POSITION
UNTERE
POSITION
Zur Programmierung der Position der Endschalter ist wie
folgt vorzugehen, wobei (unter Punkt 1) zwischen der Option
VORHANG oder ROLLLADEN zu wählen ist.
HINWEIS: Die Option VORHANG richtet automatisch eine kurze
Umkehrphase nach dem Stoppen in Folge einer Schließphase ein:
dadurch wird eine Lockerung des Vorhanggewebes ermöglicht.
1. VORHANG: Betätigen und halten Sie beide Tasten für
mindestens 4 Sekunden gedrückt, bis sich der Motor in beide
Richtungen bewegt und damit das Aufrufen der
Programmierung anzeigt.
ROLLLADEN: Betätigen und halten Sie beide Tasten für
mindestens 4 Sekunden gedrückt, bis sich der Motor in
beiden Richtungen bewegt und damit das Aufrufen der
Programmierung anzeigt. Halten Sie die Tasten für weitere
2 Sekunden gedrückt, bis der Motor die Bewegung in beiden
Richtungen wiederholt.
2. Lassen Sie die Tasten los.
3. Bewegen Sie den Rollladen in die gewünschte obere Position.
ACHTUNG: Bei der Automatisierung eines Vorhangs mit Kasten,
muss der Motor den Vorhang vollkommen aufrollen und von
allein durch Auslösung des Stromstärkenmessers stoppen. Dabei
wird die Schließposition automatisch gespeichert. Gehen Sie dann
zu Punkt 5 über.
4. Betätigen Sie gleichzeitig die beiden Tasten zum ÖFFNEN und
SCHLIESSEN, bis sich der Motor in beiden Richtungen bewegt
und damit die richtige Programmierung der oberen Position
anzeigt.
5. Bewegen Sie den Rollladen in die gewünschte untere Position.
6. Betätigen Sie gleichzeitig die beiden Tasten zum ÖFFNEN und
SCHLIESSEN, bis sich der Motor in beiden Richtungen bewegt
und damit die richtige Programmierung der unteren Position
anzeigt.
7. Nach Speicherung der unteren Position beendet das System
automatisch die Programmierphase und ist betriebsbereit.
RESET DES ENDANSCHLAGS
Zur Durchführung des Resets der Endanschlagsposition wie folgt
vorgehen:
1. Betätigen und halten Sie beide Tasten für mindestens
30 Sekunden gedrückt, bis sich der Motor in beide
Richtungen bewegt
2. Tasten loslassen: die Position der Endanschläge wurde
gelöscht, Prozedur „PROGRAMMIERUNG DER
ENDANSCHLÄGE" wiederholen
BETRIEBSZEIT DES MOTORS
Das Steuergehäuse unterbricht die Bewegung des Motors nach
5 Minuten: bei Funktionsstörungen des Endschalters vermeidet
dieses "Timeout" eine Überhitzung des Motors.
