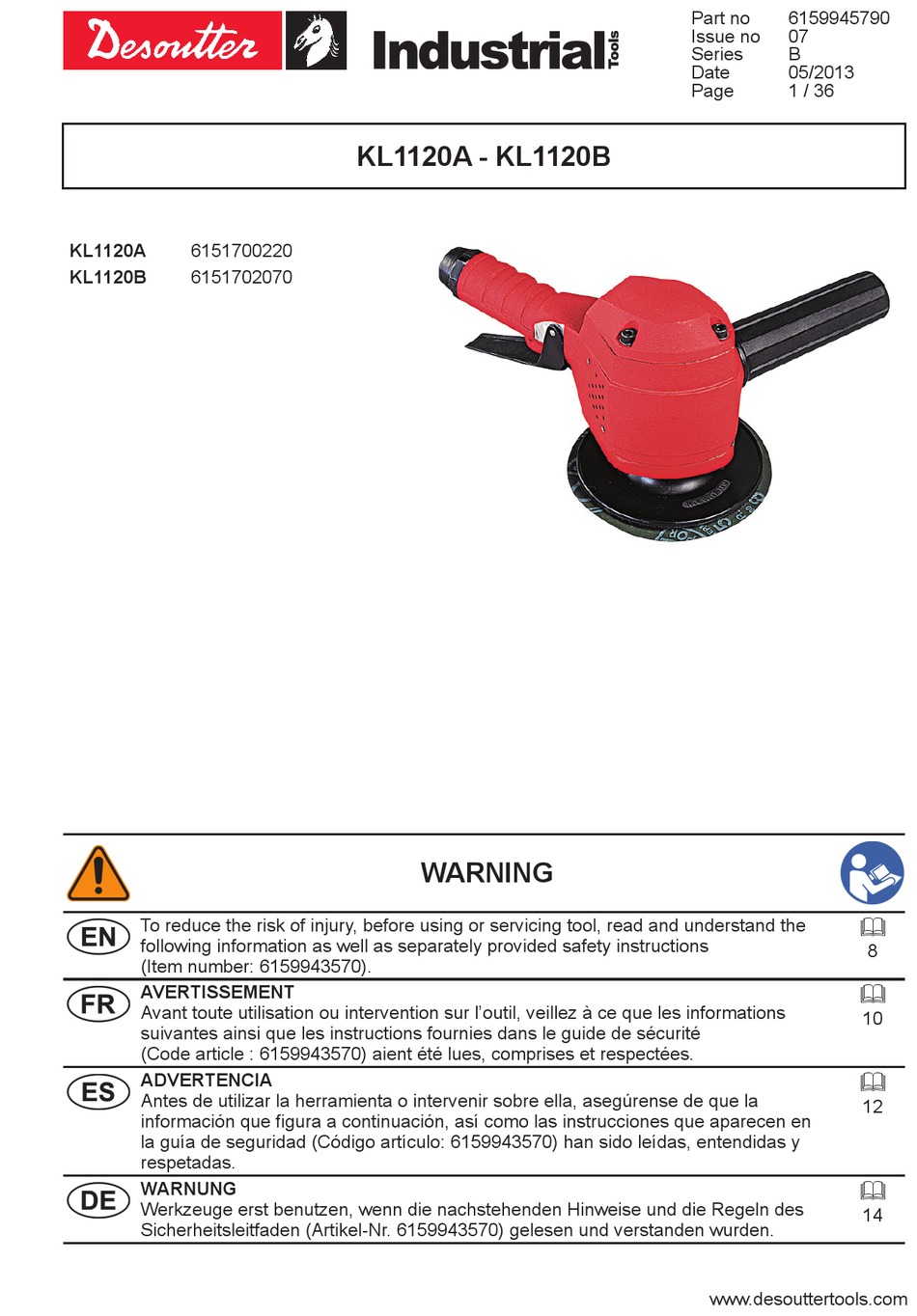

KL1120A
6151700220
KL1120B
6151702070
To reduce the risk of injury, before using or servicing tool, read and understand the
following information as well as separately provided safety instructions
(Item number: 6159943570).
AVERTISSEMENT
Avant toute utilisation ou intervention sur l'outil, veillez à ce que les informations
suivantes ainsi que les instructions fournies dans le guide de sécurité
(Code article : 6159943570) aient été lues, comprises et respectées.
ADVERTENCIA
Antes de utilizar la herramienta o intervenir sobre ella, asegúrense de que la
información que figura a continuación, así como las instrucciones que aparecen en
la guía de seguridad (Código artículo: 6159943570) han sido leídas, entendidas y
respetadas.
WARNUNG
Werkzeuge erst benutzen, wenn die nachstehenden Hinweise und die Regeln des
Sicherheitsleitfaden (Artikel-Nr. 6159943570) gelesen und verstanden wurden.
KL1120A - KL1120B
WARNING
Part no
6159945790
Issue no
07
Series
B
Date
05/2013
Page
1 / 36
10
12
14
www.desouttertools.com
8
