Desoutter - ZAC de la Lorie - 38 rue Bobby Sands
BP 10273 - 44818 Saint-Herblain Cedex - France
Attention - Warning - Cuidado - Achtung - Attenzione
Atenção - Opgelet - Huomio - Obs! - Advarsel - Advarsel - Προσοχή
To reduce the risk of injury, before using or servicing tool, read and understand the
following information as well as separately provided safety instructions (Item number:
6159947180/354393). The features and descriptions of our products are subject to change
without prior notice.
Avant toute utilisation ou intervention sur l'outil, veillez à ce que les informations suivantes
ainsi que les instructions fournies dans le guide de sécurité (Code article : 6159947180/
354393) aient été lues, comprises et respectées. Les caractéristiques et descriptifs de nos
produits sont susceptibles d'évolution sans préavis de notre part.
Antes de utilizar la herramienta o intervenir sobre ella, asegúrese de que la información
que figura a continuación, así como las instrucciones que aparecen en la guía de
seguridad (Código artículo: 6159947180/354393) han sido leídas, entendidas y
respetadas. Las carasterísticas y descripción de nuestros productos pueden evolucionar
sin previo aviso por parte nuestra.
Werkzeuge erst benutzen, wenn die nachstehenden Hinweise und die Regeln des
Sicherheitsleitfaden (Artikel-Nr. 6159947180/354393) gelesen und verstanden wurden.
Die Eigenschaften und Beschreibungen unserer Produkte sind der Weiterentwicklung
unterworfen und bedürfen keiner vorherigen Benachrichtigung unsererseits.
Prima di qualsiasi utilizzazione o intervento sull'attrezzo, verificate che le informazioni che
seguono e le istruzioni contenute nella guida di sicurezza (Codice articolo: 6159947180/
354393) siano state lette, comprese e rispettate. Le caratteristiche e le descrizioni dei
nostri prodotti sono soggette a cambiamenti senza preavviso da parte nostra.
Antes de utilizar ou intervir na ferramenta, leia atentamente e respeite as informações
seguintes assim como as instruções fornecidas no manual de segurança (Código artigo:
6159947180/354393). As características e descrições dos nossos produtos estão sujeitas
a evoluções sem aviso prévio.
Lue huolellisesti seuraavat ohjeet samoin kuin turvallisuusohjeet (Tuotekoodi :
6159947180/354393) ennen työkalun käyttöönottoa. Tämän laitteen ominaisuudet ja
selostus voivat muuttua ilman erillistä huomautusta.
Läs noga igenom dessa säkerhetsinstruktioner liksom anvisningarna i säkerhetsguiden
(Artikelkod: 6159947180/354393) innan du börjar använda verktyget. Egenskaperna hos
och beskrivningen av våra produkter kan undergå förändringar utan föregående
meddelande från vår sida.
Før enhver bruk eller reparasjon av verktøyet skal de følgende instruksjonene og
forskriftene i sikkerhetsheftet (artikkelnummer: 6159947180/354393) leses nøye.
Spesifikasjonene og beskrivelsene av våre produkter kan endres uten at vi informerer
spesielt om dette.
www.desouttertools.com

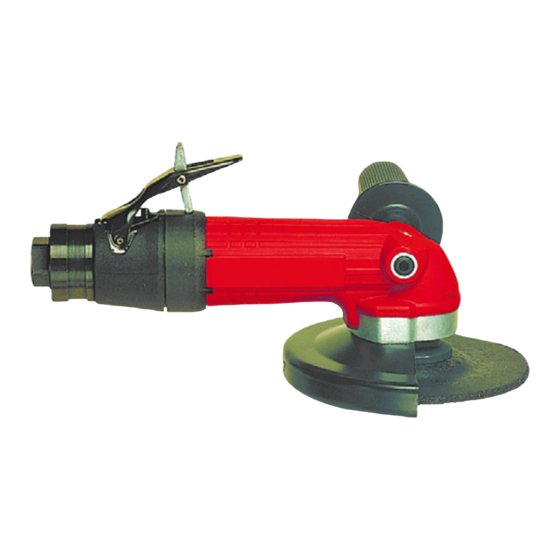

KA11120A5F - KA11120A4D - KA11120-9
KA11120B5F - KA11135C4F
Part no
6159946380
Issue no
Series no
Date
09/2008
Page
Page 9
Page 39
Page 11
Page 39
Página 13
Página 39
Seite 15
Seite 39
Pagina 17
Pagina 40
Pág. 19
Pág. 40
Sivu 21
Sivu 40
Sida 23
Sida 40
Side 25
Side 41
07
B
1 / 48
