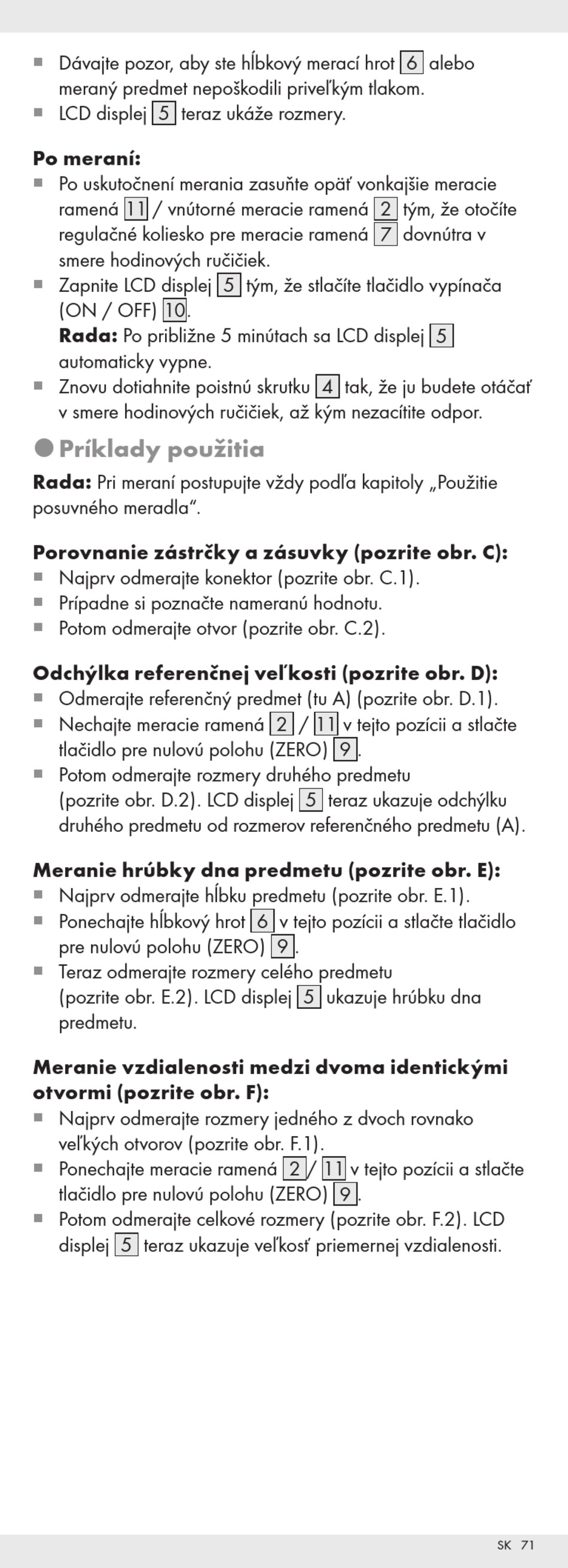

Dávajte pozor, aby ste hĺbkový merací hrot 6 alebo
¡ ¡
meraný predmet nepoškodili priveľkým tlakom.
LCD displej 5 teraz ukáže rozmery.
¡ ¡
Po meraní:
Po uskutočnení merania zasuňte opäť vonkajšie meracie
¡ ¡
ramená 11 / vnútorné meracie ramená 2 tým, že otočíte
regulačné koliesko pre meracie ramená 7 dovnútra v
smere hodinových ručičiek.
Zapnite LCD displej 5 tým, že stlačíte tlačidlo vypínača
¡ ¡
(ON / OFF) 10.
Rada: Po približne 5 minútach sa LCD displej 5
automaticky vypne.
Znovu dotiahnite poistnú skrutku 4 tak, že ju budete otáčať
¡ ¡
v smere hodinových ručičiek, až kým nezacítite odpor.
˜ Príklady použitia
Rada: Pri meraní postupujte vždy podľa kapitoly „Použitie
posuvného meradla".
Porovnanie zástrčky a zásuvky (pozrite obr. C):
Najprv odmerajte konektor (pozrite obr. C.1).
¡ ¡
Prípadne si poznačte nameranú hodnotu.
¡ ¡
Potom odmerajte otvor (pozrite obr. C.2).
¡ ¡
Odchýlka referenčnej veľkosti (pozrite obr. D):
Odmerajte referenčný predmet (tu A) (pozrite obr. D.1).
¡ ¡
Nechajte meracie ramená 2 / 11 v tejto pozícii a stlačte
¡ ¡
tlačidlo pre nulovú polohu (ZERO) 9 .
Potom odmerajte rozmery druhého predmetu
¡ ¡
(pozrite obr. D.2). LCD displej 5 teraz ukazuje odchýlku
druhého predmetu od rozmerov referenčného predmetu (A).
Meranie hrúbky dna predmetu (pozrite obr. E):
Najprv odmerajte hĺbku predmetu (pozrite obr. E.1).
¡ ¡
Ponechajte hĺbkový hrot 6 v tejto pozícii a stlačte tlačidlo
¡ ¡
pre nulovú polohu (ZERO) 9 .
Teraz odmerajte rozmery celého predmetu
¡ ¡
(pozrite obr. E.2). LCD displej 5 ukazuje hrúbku dna
predmetu.
Meranie vzdialenosti medzi dvoma identickými
otvormi (pozrite obr. F):
Najprv odmerajte rozmery jedného z dvoch rovnako
¡ ¡
veľkých otvorov (pozrite obr. F.1).
Ponechajte meracie ramená 2 / 11 v tejto pozícii a stlačte
¡ ¡
tlačidlo pre nulovú polohu (ZERO) 9 .
Potom odmerajte celkové rozmery (pozrite obr. F.2). LCD
¡ ¡
displej 5 teraz ukazuje veľkosť priemernej vzdialenosti.
