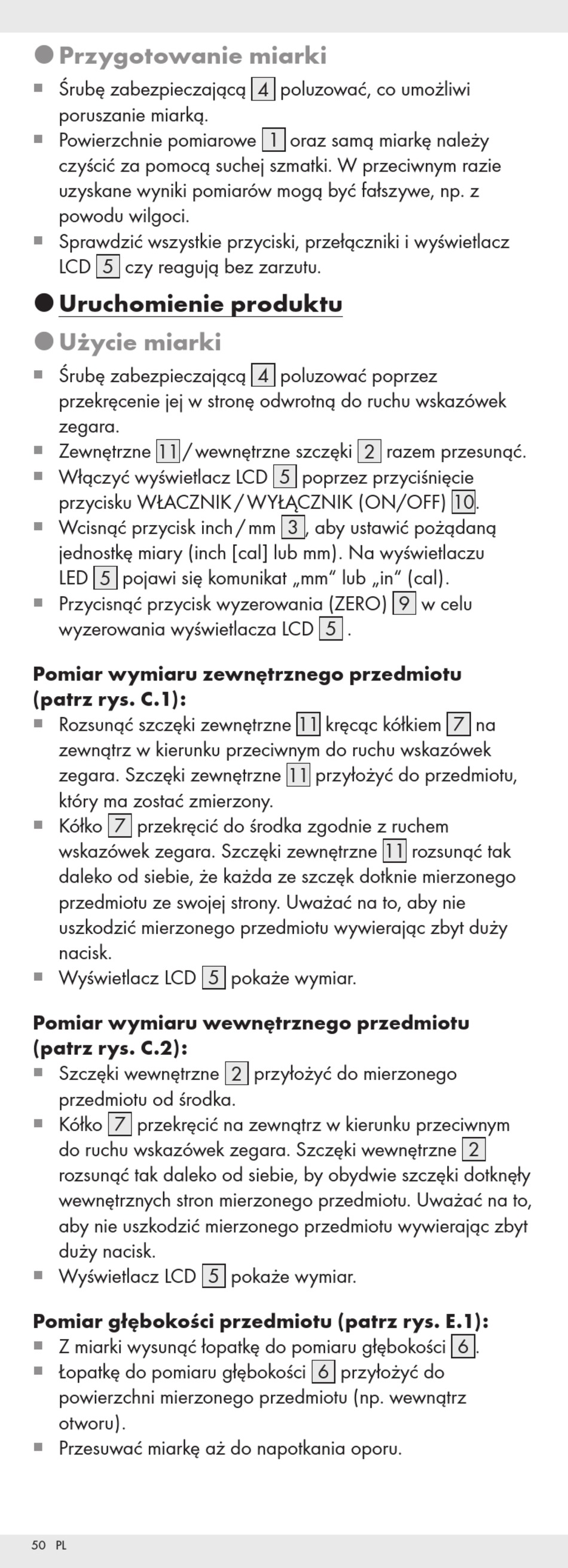

˜ Przygotowanie miarki
Śrubę zabezpieczającą 4 poluzować, co umożliwi
¡ ¡
poruszanie miarką.
Powierzchnie pomiarowe 1 oraz samą miarkę należy
¡ ¡
czyścić za pomocą suchej szmatki. W przeciwnym razie
uzyskane wyniki pomiarów mogą być fałszywe, np. z
powodu wilgoci.
Sprawdzić wszystkie przyciski, przełączniki i wyświetlacz
¡ ¡
LCD 5 czy reagują bez zarzutu.
˜ Uruchomienie produktu
˜ Użycie miarki
Śrubę zabezpieczającą 4 poluzować poprzez
¡ ¡
przekręcenie jej w stronę odwrotną do ruchu wskazówek
zegara.
Zewnętrzne 11 / wewnętrzne szczęki 2 razem przesunąć.
¡ ¡
Włączyć wyświetlacz LCD 5 poprzez przyciśnięcie
¡ ¡
przycisku WŁACZNIK / WYŁĄCZNIK (ON/OFF) 10.
Wcisnąć przycisk inch / mm 3 , aby ustawić pożądaną
¡ ¡
jednostkę miary (inch [cal] lub mm). Na wyświetlaczu
LED 5 pojawi się komunikat „mm" lub „in" (cal).
Przycisnąć przycisk wyzerowania (ZERO) 9 w celu
¡ ¡
wyzerowania wyświetlacza LCD 5 .
Pomiar wymiaru zewnętrznego przedmiotu
(patrz rys. C.1):
Rozsunąć szczęki zewnętrzne 11 kręcąc kółkiem 7 na
¡ ¡
zewnątrz w kierunku przeciwnym do ruchu wskazówek
zegara. Szczęki zewnętrzne 11 przyłożyć do przedmiotu,
który ma zostać zmierzony.
Kółko 7 przekręcić do środka zgodnie z ruchem
¡ ¡
wskazówek zegara. Szczęki zewnętrzne 11 rozsunąć tak
daleko od siebie, że każda ze szczęk dotknie mierzonego
przedmiotu ze swojej strony. Uważać na to, aby nie
uszkodzić mierzonego przedmiotu wywierając zbyt duży
nacisk.
Wyświetlacz LCD 5 pokaże wymiar.
¡ ¡
Pomiar wymiaru wewnętrznego przedmiotu
(patrz rys. C.2):
Szczęki wewnętrzne 2 przyłożyć do mierzonego
¡ ¡
przedmiotu od środka.
Kółko 7 przekręcić na zewnątrz w kierunku przeciwnym
¡ ¡
do ruchu wskazówek zegara. Szczęki wewnętrzne 2
rozsunąć tak daleko od siebie, by obydwie szczęki dotknęły
wewnętrznych stron mierzonego przedmiotu. Uważać na to,
aby nie uszkodzić mierzonego przedmiotu wywierając zbyt
duży nacisk.
Wyświetlacz LCD 5 pokaże wymiar.
¡ ¡
Pomiar głębokości przedmiotu (patrz rys. E.1):
Z miarki wysunąć łopatkę do pomiaru głębokości 6 .
¡ ¡
Łopatkę do pomiaru głębokości 6 przyłożyć do
¡ ¡
powierzchni mierzonego przedmiotu (np. wewnątrz
otworu).
Przesuwać miarkę aż do napotkania oporu.
¡ ¡
