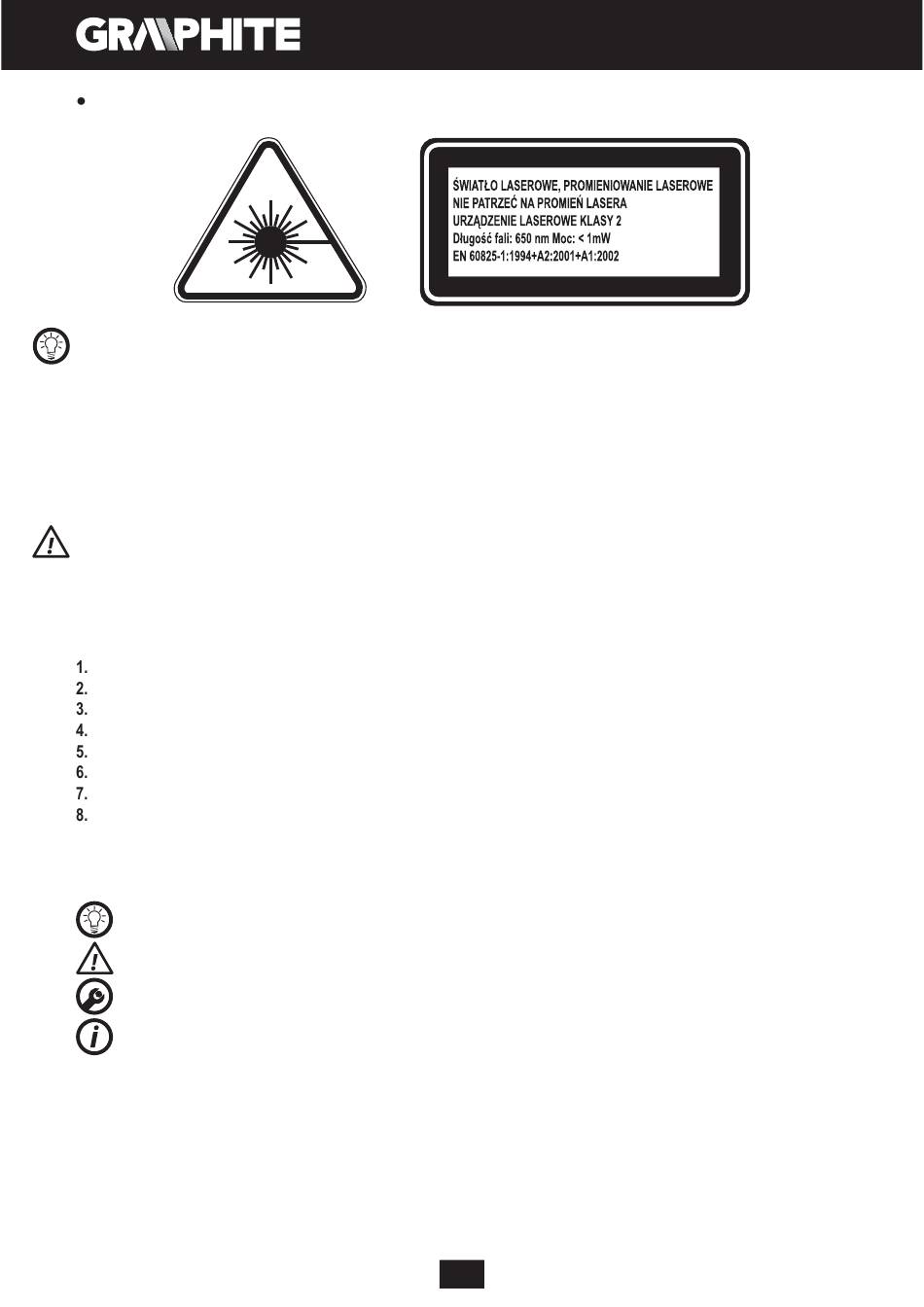

Nie wolno wymieniać zespołu laserowego na urządzenie innego typu. Wszelkie naprawy powinny być
wykonywane przez producenta lub osobę autoryzowaną.
Regulacje inne niż wymienione w niniejszej instrukcji grożą niebezpieczeństwem narażenia się na
promieniowanie laserowe!
BUDOWA I ZASTOSOWANIE
Wyrzynarka jest ręcznym elektronarzędziem z izolacją II klasy. Jest ona napędzana jednofazowym
silnikiem komutatorowym. Tego typu elektronarzędzia są szeroko stosowane do wykonywania cięcia
drewna, materiałów drewnopodobnych, oraz tworzyw sztucznych i metali. Obszary ich użytkowania to
wykonawstwo prac remontowo - budowlanych, oraz wszelkich prac z zakresu samodzielnej działalności
amatorskiej (majsterkowanie).
Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem
OPIS STRON GRAFICZNYCH
Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych
niniejszej instrukcji.
Pokrętło regulacji prędkości pracy
Przycisk włącznika
Przycisk blokady włącznika
Króciec odprowadzania pyłu
Płyta stopy
Pokrętło regulacji ruchu wahadłowego
Laser
Przycisk włącznika lasera
* Mogą występować różnice między rysunkiem a wyrobem
OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH
UWAGA
OSTRZEŻENIE
MONTAŻ/USTAWIENIA
INFORMACJA
WYPOSAŻENIE I AKCESORIA
1. Brzeszczot
2. Klucz sześciokątny
3. Króciec odprowadzana pyłu
4. Prowadnica równoległa
5. Walizka transportowa
- 3 szt.
- 1 szt.
- 1 szt.
- 1 szt.
- 1 szt.
