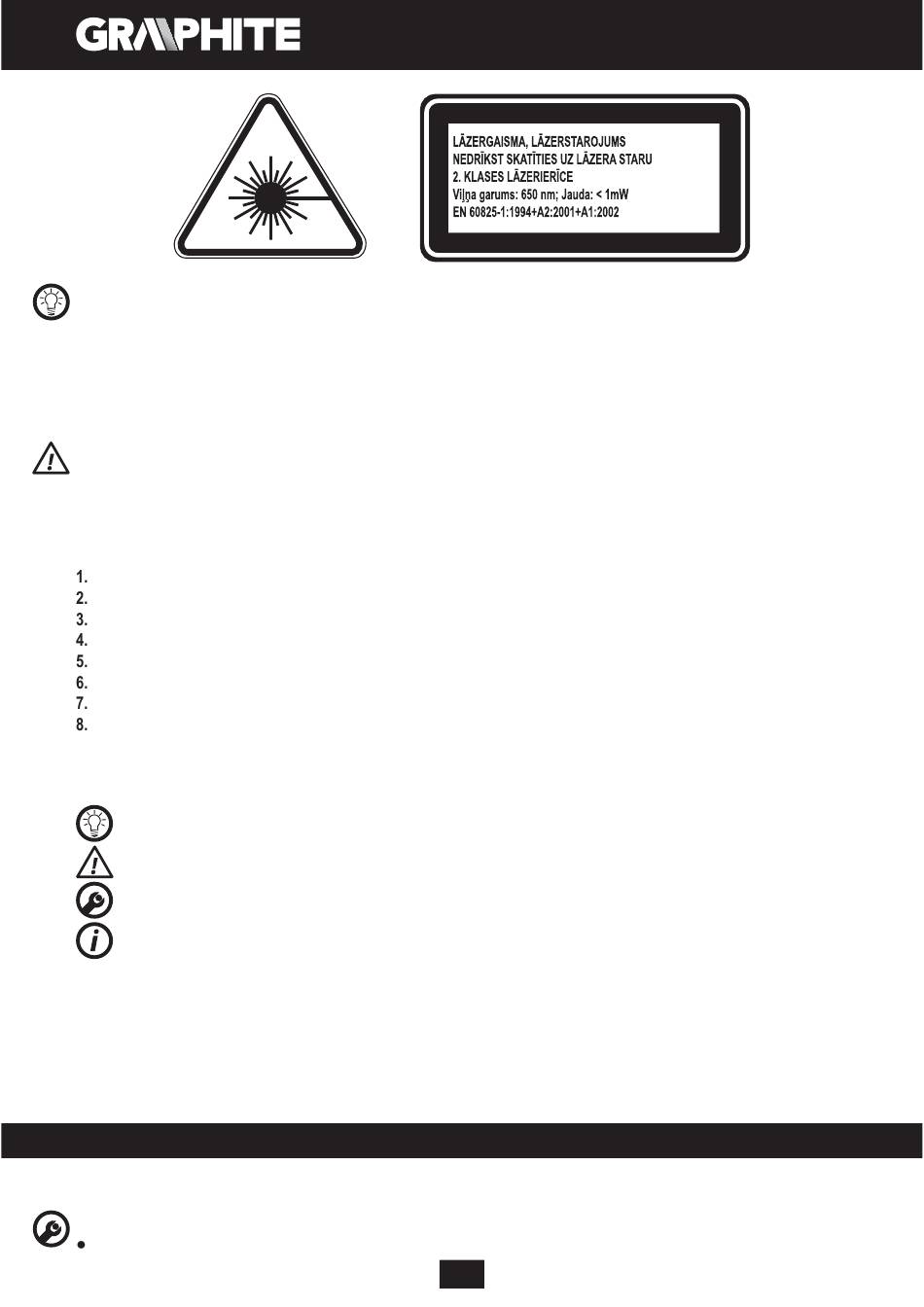

Cita veida regulācijas, kuras nav minētas dotajā instrukcijā, var novest pie nopietniem lāzera staro-
juma kaitējumiem!
UZBŪVE UN PIELIETOJUMS
Figūrzāģis ir roku II elektroizolācijas klases elektroinstruments. Tā piedziņu veido vienfāzes kolektora
dzinējs. Šī tipa elektroinstrumentus bieži lieto koksnes, koksnei līdzīgo materiālu, metāla un plastmasas
zāģēšanai. Figūrzāģa pielietošanas sfēras ir sekojošas: būvniecības-remontdarbu veikšana, kā arī visa veida
mājamatniecības darbu veikšana.
Elektroinstrumentu nedrīkst izmantot nesaskaņā ar tā izraudzīšanu.
GRAFISKĀS DAĻAS APRAKSTS
Zemāk minētā numerācija attiecās uz tiem instrumenta elementiem, kuri ir minēti dotās instrukcijas
grafiskajā daļā.
Darbības ātruma regulācijas grieztuvīte
Slēdža poga
Slēdža bloķēšanas poga
Putekļu atsūkšanas adapteris
Pamatnes plātne
Svārsta mehānisma regulācijas grieztuvīte
Lāzers
Lāzera slēdža poga
* Zīmējums un izstrādājums var nedaudz atšķirties.
SIMBOLU APRAKSTS
PIEZĪME
BRĪDINĀJUMS
MONTĀŽA/IESTATĪJUMI
INFORMĀCIJA
APRĪKOJUMS UN PIEDERUMI
1. Zāģasmens
2. Sešstūra atslēga
3. Putekļu atsūkšanas adapteris
4. Paralēlā vadīkla
5. 5. Transportēšanas koferis
ZĀĢASMEŅA STIPRINĀŠANA
Atslēgt elektroinstrumentu no elektrotīkla.
Atslābināt zāģasmeņa turētāja nostiprinātājskrūves ar sešstūra atslēgas palīdzību (A zīm.).
- 3 gab.
- 1 gab.
- 1 gab.
- 1 gab.
- 1 gab.
SAGATAVOŠANĀS DARBAM
