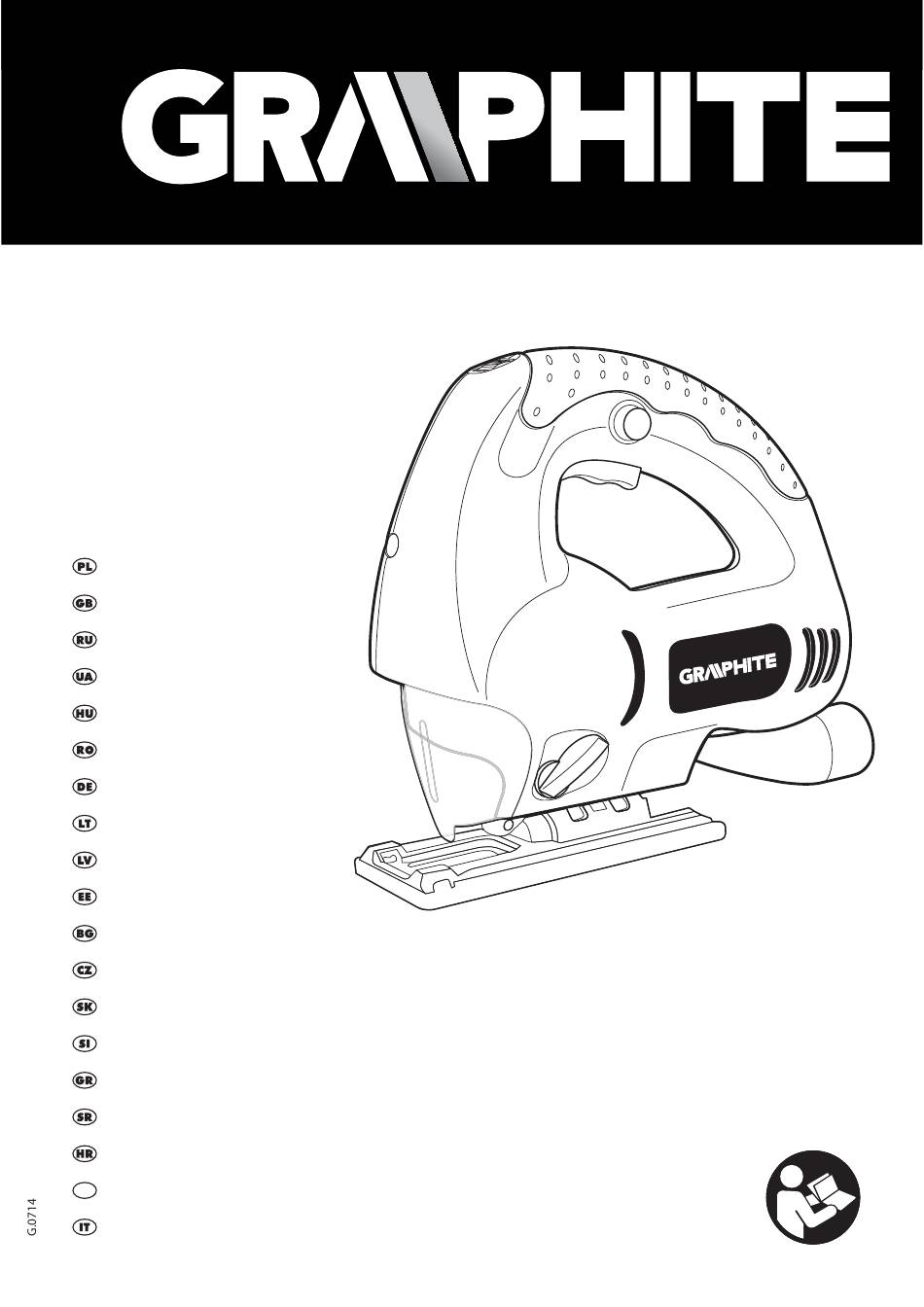

GRAPHITE 58G071 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 41

Quicklinks

Diese Anleitung herunterladen
WYRZYNARKA
JIGSAW
ЛОБЗИК
ЕЛЕКТРОЛОБЗИК
SZÚRÓFŰRÉSZ
MASINA DE DECUPAT
SCHWEIFSÄGE
SIAURAPJŪKLIS
FIGŪRZĀĢIS
TIKKSAAG
АЖУРНА ДЪРВООБРАБОТВАЩА МАШИНА
KMITACÍ PILA
PRIAMOČIARA PÍLA
VBODNA ŽAGA
ΣΕΓΑ
58G071
(RUČNA) TESTERA
UBODNA PILA
SIERRA DE CALAR
ES
SEGHETTO ALTERNATIVO
