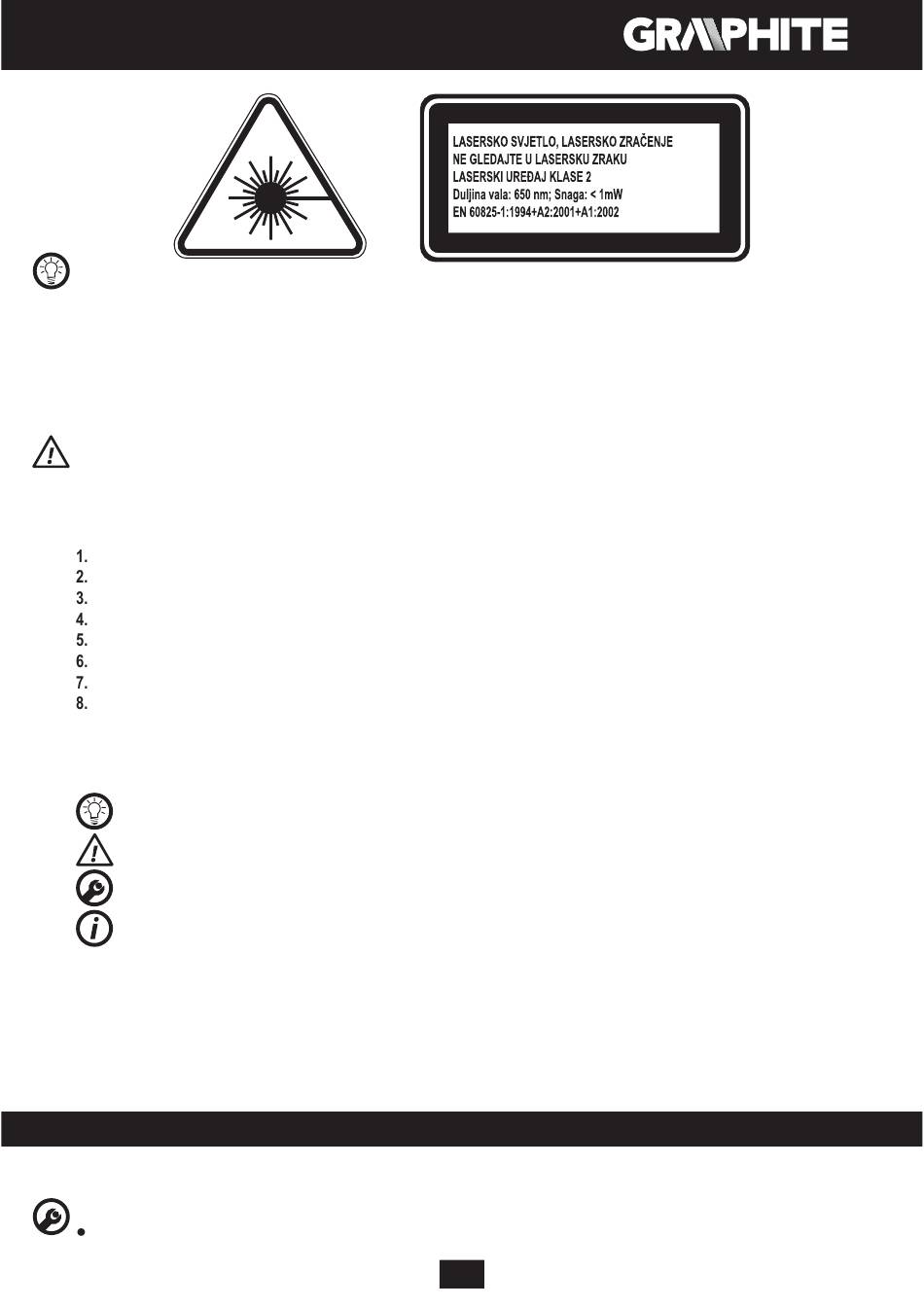

Drugačija regulacija nego što je navedena u ovim uputama može dovesti do opasnosti od laserskog
zračenja.
KONSTRUKCIJA I NAMJENA
Ubodna pila je električni alat sa izolacijom II klase. Pokreće ju jednofazni komutatorski motor. Električni alati tog
tipa su često korišteni za rezanje drveta, materijala sličnih drvetu, te umjetnih materijala i metala. Područje na
kojem se oni koriste je izvođenje remontno – građevinskih radova, te raznih poslova s prostora samostalne ama-
terske aktivnosti (sam svoj majstor).
Električni alat se smije koristiti samo sukladno s njegovom namjenom.
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koje se nalaze na grafičkim prikazima ovih uputa.
Gumb za regulaciju brzine rada
Gumb prekidača
Gumb blokade prekidača
Nastavak za odvod prašine
Radna ploča
Kotačić za regulaciju broja hodova
Laser
Gumb prekidača lasera
*
Moguće su male razlike između crteža i proizvoda
OPIS GRAFIČKIH ZNAKOVA
POZOR
UPOZORENJE
MONTAŽA/POSTAVKE
INFORMACIJA
DIJELOVI I DODATNA OPREMA
1. List pile
2. Šesterokutni ključ
3. Nastavak za odvođenje prašine
4. Paralelna vodilica
5. Transportni kovčeg
PRIČVRŠĆIVANJE LISTA PILE
Uređaj isključite iz električne mreže.
Popustite vijak koji pričvršćuje držač pile, uz pomoć šesterokutnog ključa (crtež A).
- 3 kom.
- 1 kom.
- 1 kom.
- 1 kom.
- 1 kom.
PRIPREMA ZA RAD
