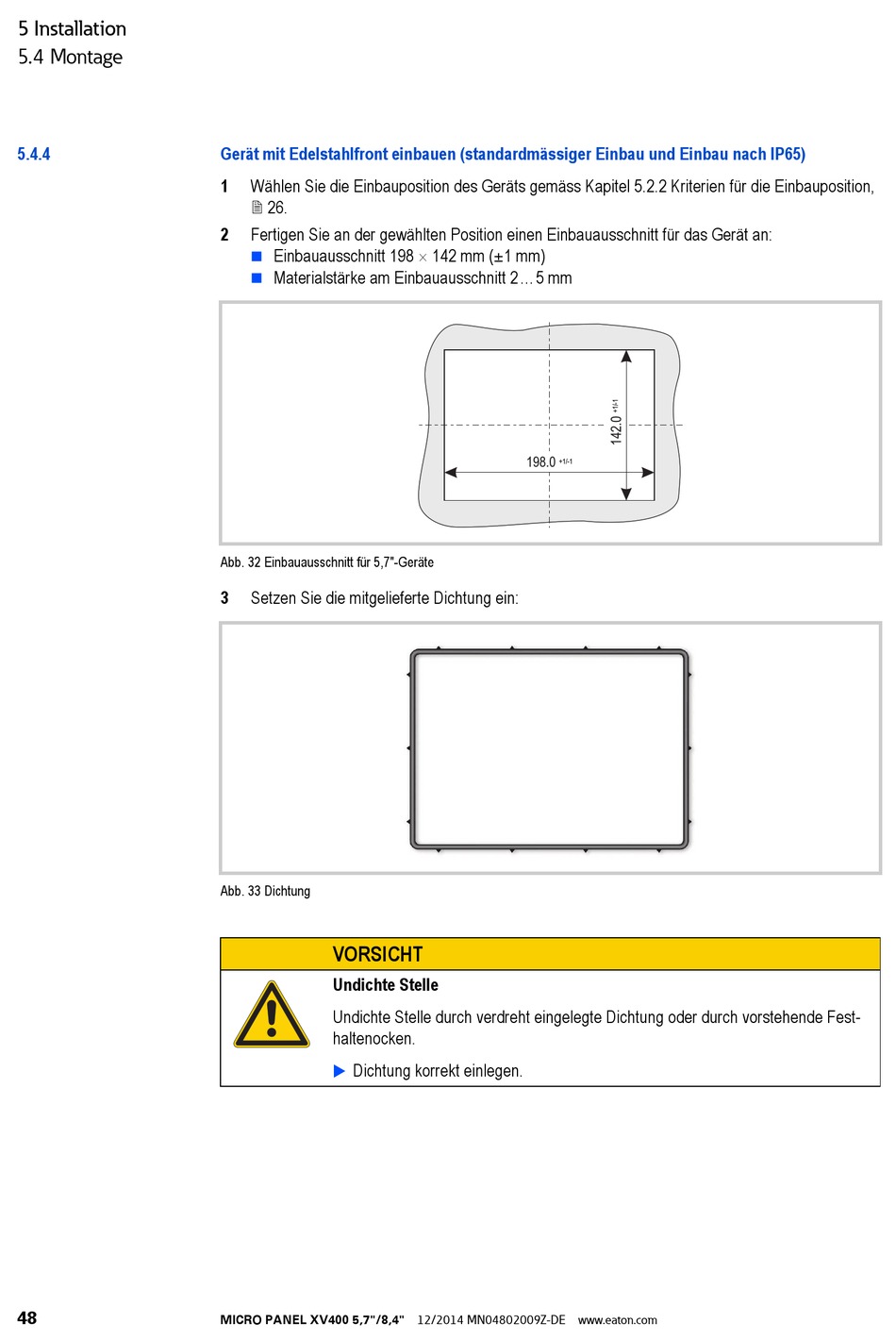

Gerät mit Edelstahlfront einbauen (standardmässiger Einbau und Einbau nach IP65)
1 Wählen Sie die Einbauposition des Geräts gemäss Kapitel 5.2.2 Kriterien für die Einbauposition,
 26.
Einbauausschnitt 198  142 mm (±1 mm)
2 Fertigen Sie an der gewählten Position einen Einbauausschnitt für das Gerät an:


Materialstärke am Einbauausschnitt 2...5 mm
Abb. 32 Einbauausschnitt für 5,7"-Geräte
3 Setzen Sie die mitgelieferte Dichtung ein:
Abb. 33 Dichtung
VORSICHT
Undichte Stelle
Undichte Stelle durch verdreht eingelegte Dichtung oder durch vorstehende Fest-
haltenocken.

Dichtung korrekt einlegen.
