5.4.5 Gerät mit Edelstahlfront einbauen (Einbau nach IP69K)
1 Wählen Sie die Einbauposition des Geräts gemäss Kapitel 5.2.2 Kriterien für die Einbauposition,
 26.
Einbauausschnitt 198  142 mm (±1 mm)
2 Fertigen Sie an der gewählten Position einen Einbauausschnitt für das Gerät an:


Vertiefung für Frontplatte 212,5 mm (±0,3 mm)  156,5 mm (±0,3 mm)  4 mm
Materialstärke am Einbauausschnitt 6...9 mm


Ebenheit  0,1 mm
Eigenschaften der Montageflächen:

Rauhtiefe Rz  6,3 (entspricht N5)
(Diese Bedingung muss auch bei eingebautem Gerät eingehalten werden!)


Das Gerät kann auch in einer 2...5 mm starken Montageplatte eingebaut werden. In die-
sem Fall wird nur der Einbauausschnitt gefertigt. Nach dem Einbau muss eine Massnah-
me getroffen werden, um die erforderliche Dichtheit gemäss IP69K zu erreichen.
212.5

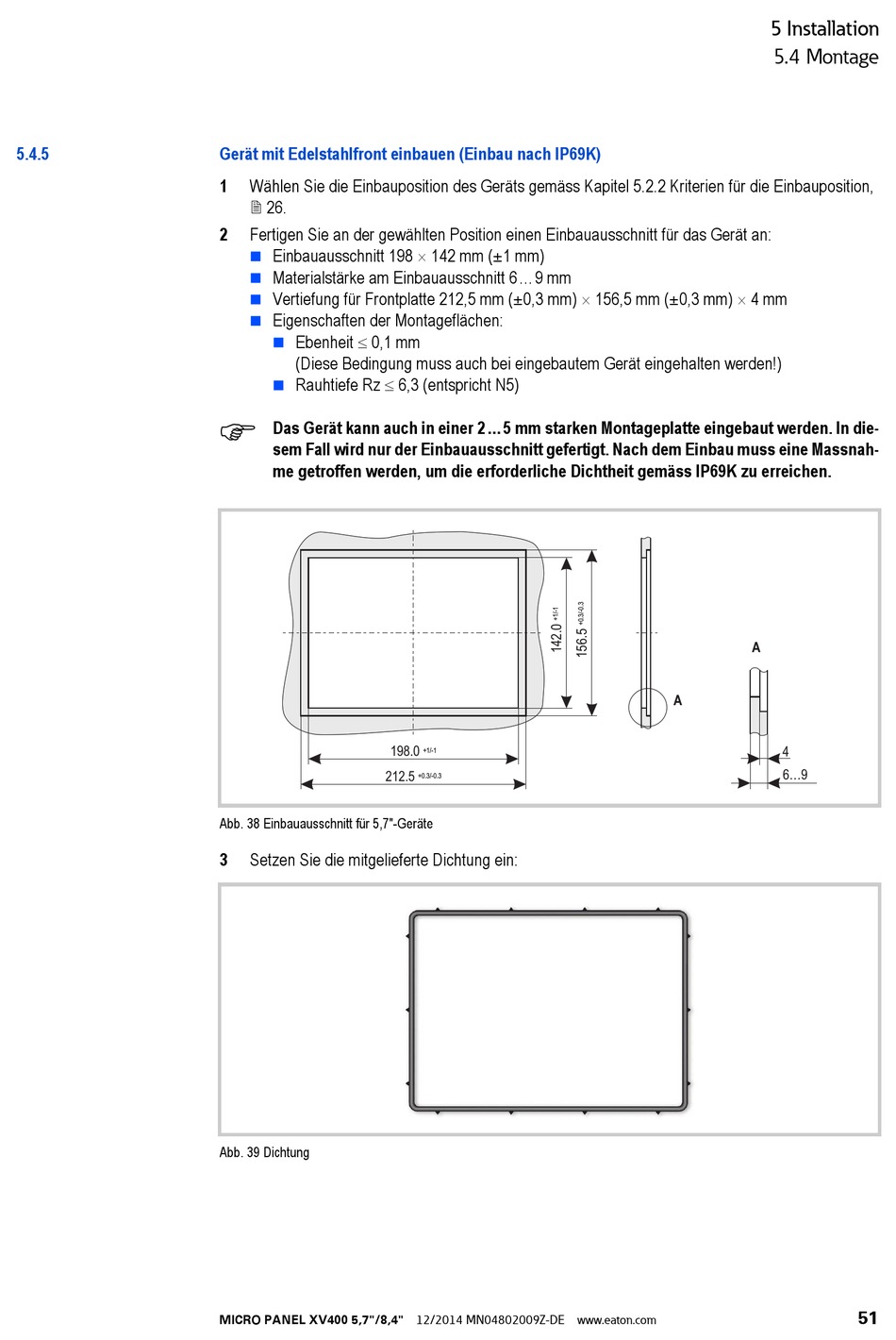

Abb. 38 Einbauausschnitt für 5,7"-Geräte
3 Setzen Sie die mitgelieferte Dichtung ein:
Abb. 39 Dichtung
