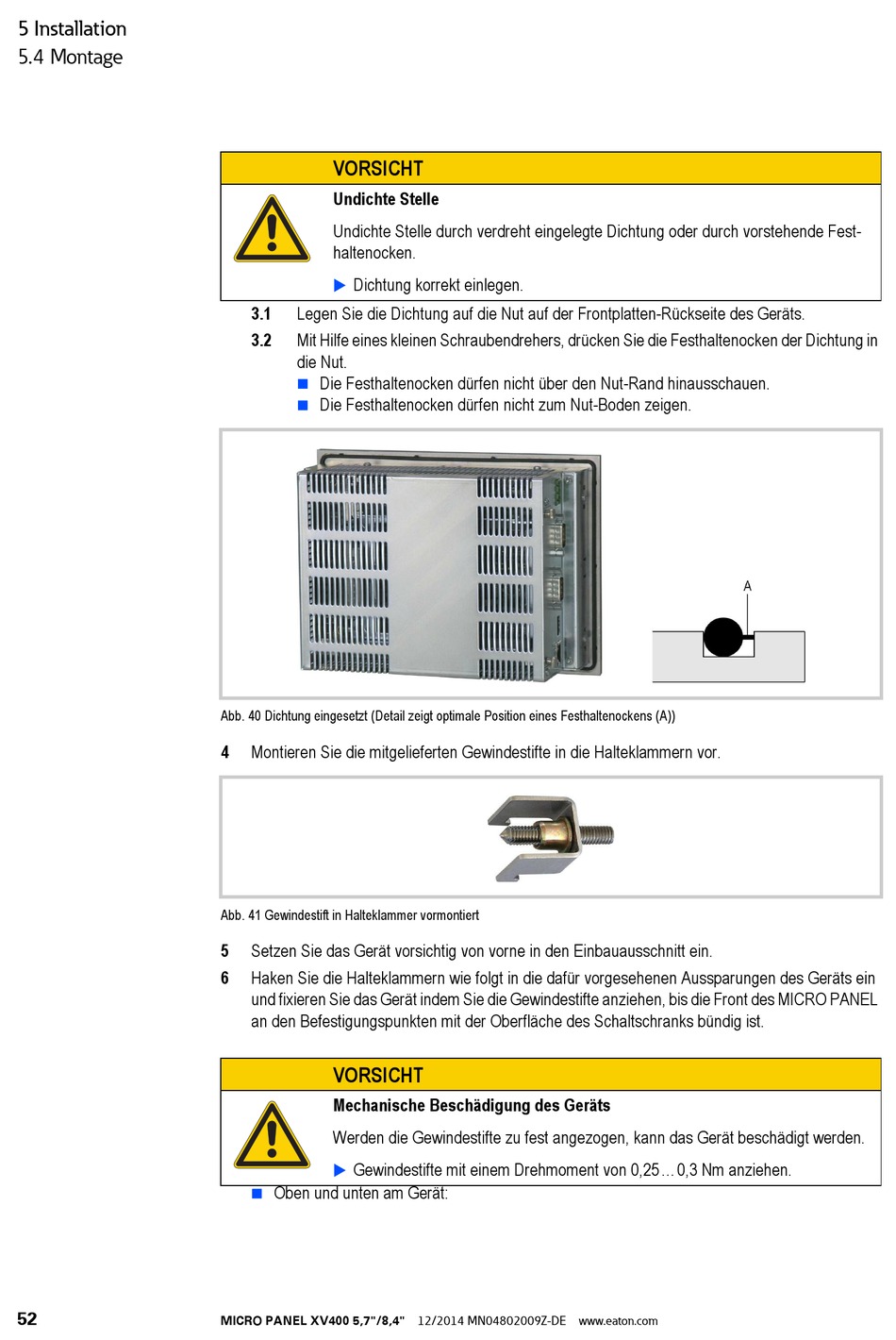

5 Installation
5.4 Montage
52
VORSICHT
Undichte Stelle
Undichte Stelle durch verdreht eingelegte Dichtung oder durch vorstehende Fest-
haltenocken.

Dichtung korrekt einlegen.
3.1 Legen Sie die Dichtung auf die Nut auf der Frontplatten-Rückseite des Geräts.
3.2 Mit Hilfe eines kleinen Schraubendrehers, drücken Sie die Festhaltenocken der Dichtung in
die Nut.

Die Festhaltenocken dürfen nicht über den Nut-Rand hinausschauen.

Die Festhaltenocken dürfen nicht zum Nut-Boden zeigen.
Abb. 40 Dichtung eingesetzt (Detail zeigt optimale Position eines Festhaltenockens (A))
4 Montieren Sie die mitgelieferten Gewindestifte in die Halteklammern vor.
Abb. 41 Gewindestift in Halteklammer vormontiert
5 Setzen Sie das Gerät vorsichtig von vorne in den Einbauausschnitt ein.
6 Haken Sie die Halteklammern wie folgt in die dafür vorgesehenen Aussparungen des Geräts ein
und fixieren Sie das Gerät indem Sie die Gewindestifte anziehen, bis die Front des MICRO PANEL
an den Befestigungspunkten mit der Oberfläche des Schaltschranks bündig ist.
VORSICHT
Mechanische Beschädigung des Geräts
Werden die Gewindestifte zu fest angezogen, kann das Gerät beschädigt werden.

Gewindestifte mit einem Drehmoment von 0,25...0,3 Nm anziehen.

Oben und unten am Gerät:
