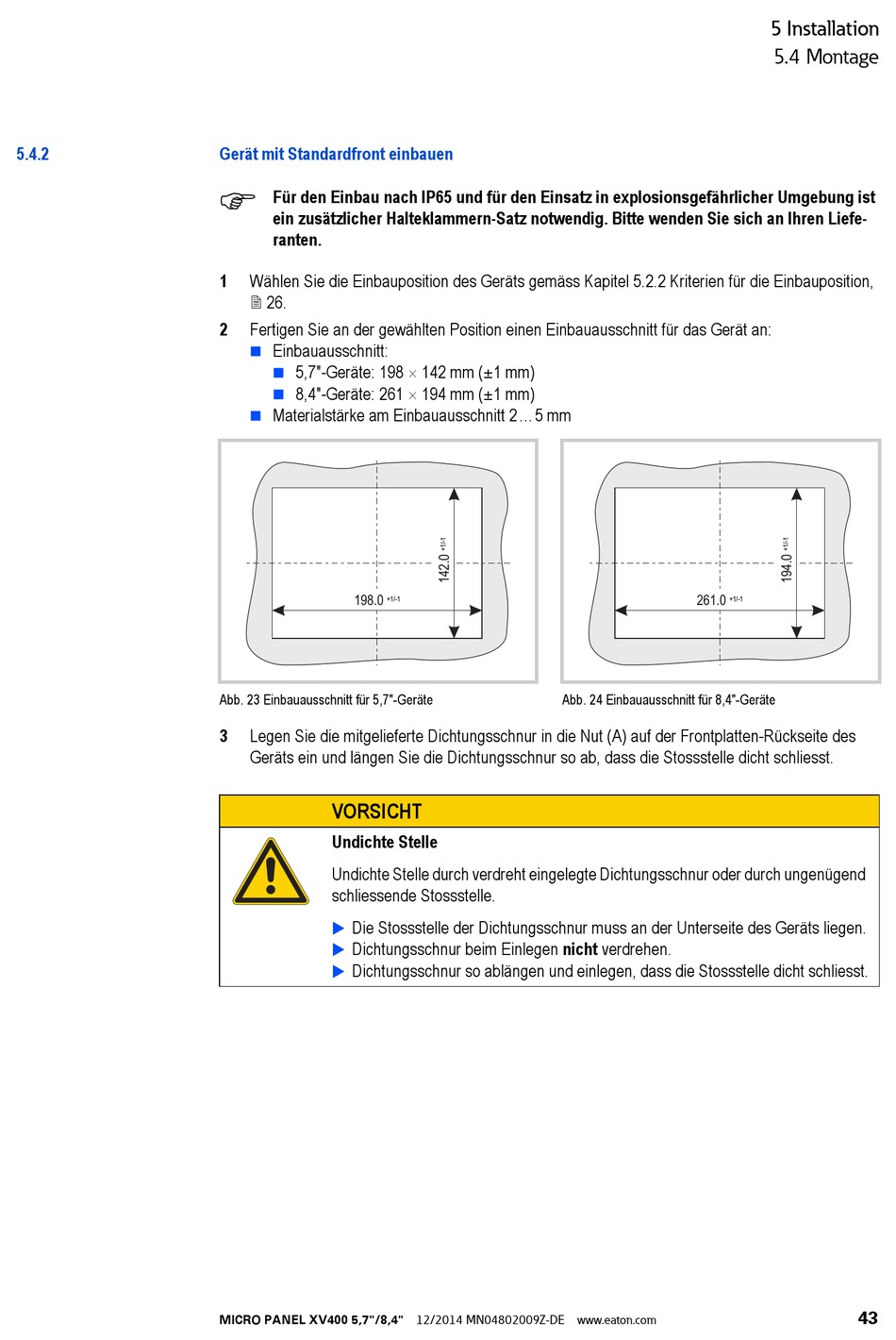

Gerät Mit Standardfront Einbauen - Eaton XV-432-57CQB-1-1x Betriebsanleitung

5.4.2

Gerät mit Standardfront einbauen
Für den Einbau nach IP65 und für den Einsatz in explosionsgefährlicher Umgebung ist
ein zusätzlicher Halteklammern-Satz notwendig. Bitte wenden Sie sich an Ihren Liefe-
ranten.
1 Wählen Sie die Einbauposition des Geräts gemäss Kapitel 5.2.2 Kriterien für die Einbauposition,
 26.
2 Fertigen Sie an der gewählten Position einen Einbauausschnitt für das Gerät an:

5,7"-Geräte: 198  142 mm (±1 mm)
Einbauausschnitt:

8,4"-Geräte: 261  194 mm (±1 mm)


Materialstärke am Einbauausschnitt 2...5 mm
198.0
+1/-1
Abb. 23 Einbauausschnitt für 5,7"-Geräte
3 Legen Sie die mitgelieferte Dichtungsschnur in die Nut (A) auf der Frontplatten-Rückseite des
Geräts ein und längen Sie die Dichtungsschnur so ab, dass die Stossstelle dicht schliesst.
VORSICHT
Undichte Stelle
Undichte Stelle durch verdreht eingelegte Dichtungsschnur oder durch ungenügend
schliessende Stossstelle.

Die Stossstelle der Dichtungsschnur muss an der Unterseite des Geräts liegen.

Dichtungsschnur beim Einlegen nicht verdrehen.

Dichtungsschnur so ablängen und einlegen, dass die Stossstelle dicht schliesst.
MICRO PANEL XV400 5,7"/8,4" 12/2014 MN04802009Z-DE www.eaton.com
261.0
+1/-1
Abb. 24 Einbauausschnitt für 8,4"-Geräte
